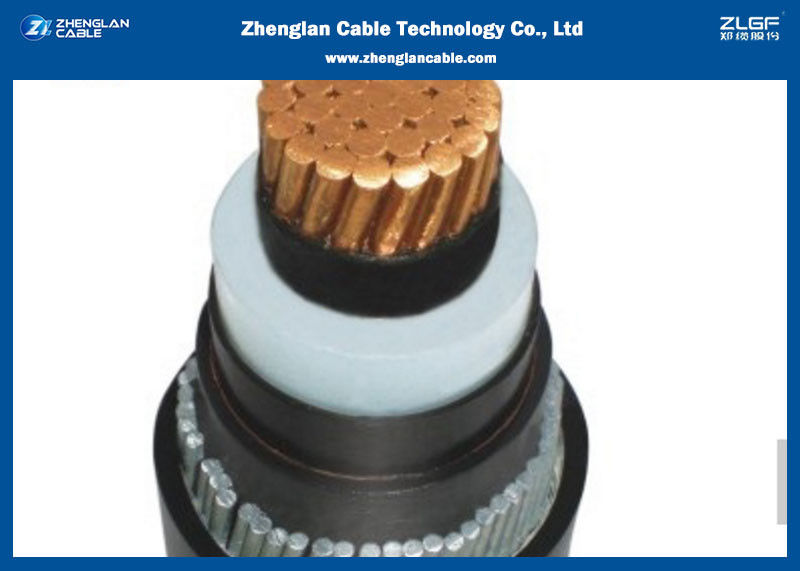

18/30KV MV Single Core Armored Power Cable

Kabel berisolasi XLPE konduktor tembaga, tiga inti

Konstruksi Kabel

Konduktor

Konduktor aluminium atau tembaga digunakan. Konduktor hingga 630mm² akan berbentuk bulat, padat & terpilin dan harus sesuai dengan IEC 60228 kelas 2. Konduktor 630mm² akan berbentuk bulat terpilin yang akan dilapisi pita semikonduktor.

Lapisan Pelindung Konduktor

Ini akan menjadi lapisan ekstrusi senyawa semikonduktor yang dapat di-crosslink yang diaplikasikan di bawah proses ekstrusi tiga kali lipat secara bersamaan di atas konduktor bersama dengan isolasi dan lapisan pelindung isolasi. Ekstrusi tiga kali lipat adalah operasi presisi tunggal yang menghilangkan kemungkinan kontaminasi antar lapisan yang dapat menciptakan ketidakaturan dalam medan listrik. Dengan pemilihan material yang cermat dan perhatian khusus pada parameter proses, kami menghasilkan lapisan pelindung isolasi dengan tingkat gaya pengupasan yang diperlukan sebagaimana ditetapkan oleh standar nasional atau internasional yang berlaku.

Isolasi

Ini akan menjadi lapisan ekstrusi XLPE yang diaplikasikan di atas lapisan pelindung konduktor di bawah proses ekstrusi tiga kali lipat bersama dengan lapisan pelindung konduktor dan lapisan pelindung isolasi.

Lapisan Pelindung Isolasi

Ini akan menjadi lapisan senyawa semikonduktor yang dapat di-crosslink yang akan diaplikasikan melalui proses ekstrusi tiga kali lipat di atas isolasi.

Lapisan Pelindung Logam

Ini akan terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih di atas lapisan pelindung isolasi. Kombinasi lain dari lapisan pelindung logam sesuai kebutuhan pelanggan juga dapat disediakan berdasarkan permintaan.

Penyusunan Inti

Untuk kabel tiga inti, ketiga inti disusun dengan pengisi non-higroskopis seperti pengisi polipropilena (PP) di celah-celahnya dan pita pengikat diaplikasikan dengan tumpang tindih. Pita pengikat ini bisa terbuat dari PVC atau Polietilena berbusa.

Selubung Dalam (Lapisan Alas) untuk Kabel Berpelindung

Lapisan ekstrusi PVC atau PE diaplikasikan di atas inti yang tersusun untuk kabel berpelindung. PVC biasanya grade ST2 dan PE grade ST7 sesuai IEC 60502 Bagian 2.

Pelindung (Armouring)

Untuk kabel berpelindung, pelindung diaplikasikan secara heliks di atas selubung dalam. Untuk kabel inti tunggal, terbuat dari kawat aluminium dan untuk kabel multikoor, pelindung dapat berupa salah satu dari pilihan berikut:

a) Kawat baja galvanis.

b) Pita baja galvanis.

Selubung Luar

Lapisan ekstrusi diaplikasikan di atas pelindung untuk kabel berpelindung dan di atas inti yang tersusun untuk kabel tidak berpelindung. Bahan selubung luar bisa PVC, PE, HDPE atau MDPE. Kabel tegangan menengah kami biasanya dipasok dengan selubung luar PVC merah yang sesuai dengan BS 6622 atau IEC 60502. Warna lain dapat disediakan untuk menyesuaikan berbagai pertimbangan pemasangan seperti efek radiasi UV dan komposisi tanah yang berbeda. Formulasi anti-termite juga dapat disediakan selain selubung luar berlapis grafit di mana pengujian selubung di lokasi diperlukan.

Kinerja Api pada Selubung Kabel

Kabel juga dapat dipasok dengan selubung luar PVC tahan api khusus untuk mematuhi standar IEC 60332. Kami juga dapat memasok kabel dengan selubung Low Smoke Halogen Free (LSZH) sesuai standar BS 7211 dan BS 6724 atau standar internasional setara lainnya.

Kabel Daya Berpelindung Inti Tunggal MV 18/30KV, Kabel Berisolasi sesuai IEC 60502/60228


Kabel berisolasi XLPE konduktor tembaga, tiga inti

Parameter Kabel:Luas Penampang Nominal (mm2)

Layanan OEM/ODM disediakan;

• Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
• Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
• Modal terdaftar $30 juta dan pabrik mencakup area 60.000 m²;
• Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
• Stok yang cukup dan waktu pengiriman yang paling efisien terjamin;
• Layanan pra-penjualan dan purna jual profesional disediakan.
