Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: ISO 9001:2016，ISO 14001:2016
Nomor model: LT XLPE Terisolasi 100% Kabel Listrik Overhead Tertutup Kabel ABC 1.1KV
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1000 meter
Harga: 0.2-99USD/m
Kemasan rincian: Kotak kayu, kotak kayu-baja
Waktu pengiriman: 15-30 Hari
Syarat-syarat pembayaran: L/C, T/T,
Menyediakan kemampuan: 100 km/bulan
Aplikasi: |
Overhead atau pembangkit listrik |
Nilai Tegangan: |
0.6/1KV |
Konduktor: |
Aluminium |
Bahan isolasi: |
XLPE |
Struktur: |
AAC/XLPE |
Standar: |
IEC60502, ADALAH:14255-1995 |
Jenis: |
konduktor fasa, konduktor pembawa pesan terisolasi/telanjang, konduktor lampu jalan |
Identifikasi konduktor fasa: |
nomor cetakan tinta |
Aplikasi: |
Overhead atau pembangkit listrik |
Nilai Tegangan: |
0.6/1KV |
Konduktor: |
Aluminium |
Bahan isolasi: |
XLPE |
Struktur: |
AAC/XLPE |
Standar: |
IEC60502, ADALAH:14255-1995 |
Jenis: |
konduktor fasa, konduktor pembawa pesan terisolasi/telanjang, konduktor lampu jalan |
Identifikasi konduktor fasa: |
nomor cetakan tinta |
Kabel ABC Berkas Udara Berinsulasi XLPE 100% Tertutup 1.1kv
Tempat Asal: Henan, Tiongkok (Daratan)
Nama Merek: ZHENGLAN
Bahan Isolasi: XLPE
Tipe: Tegangan Rendah sesuai permintaan Anda
Aplikasi: Saluran Udara atau Pembangkit Listrik
Bahan Konduktor:
Standar:IEC60502, NF C33-209, GB 12527-90 ASTM
Detail Kemasan: Kotak kayu, kotak kayu-baja
Aplikasi Kabel ABC Berinsulasi XLPE LT:
Kabel Berkas Udara (kabel ABC) adalah konsep yang sangat inovatif untuk distribusi daya udara dibandingkan dengan sistem distribusi udara konduktor telanjang konvensional. Kabel ini memberikan tingkat keamanan dan keandalan yang lebih tinggi, kerugian daya yang lebih rendah, dan ekonomi sistem yang optimal dengan mengurangi biaya pemasangan, pemeliharaan, dan operasional. Kabel ini dirancang untuk saluran daya udara dan kabel masuk ruangan dengan tegangan pengenal AC 1kV dan di bawahnya.
Standar Kabel Berinsulasi XLPE LT:
GB/T12527,1179 ,IEC60502 ,NFC 33-209 ,BS 7870 ,ANSI/ICEA S-76-474 AS/NZS 3560.1 dll.
| Model | Deskripsi |
| JKV-0.6/1 | Kabel berinsulasi PVC inti tembaga tegangan pengenal 0.6/1kV |
| JKLV-0.6/1 | Kabel berinsulasi PVC inti aluminium tegangan pengenal 0.6/1kV |
| JKLHV-0.6/1 | Kabel berinsulasi PVC inti paduan aluminium tegangan pengenal 0.6/1kV |
| JKY-0.6/1 | Kabel berinsulasi PE inti tembaga tegangan pengenal 0.6/1kV |
| JKLY-0.6/1 | Kabel berinsulasi PE inti aluminium tegangan pengenal 0.6/1kV |
| JKLHY-0.6/1 | Kabel berinsulasi PE inti paduan aluminium tegangan pengenal 0.6/1kV |
| JKYJ-0.6/1 | Kabel berinsulasi XLPE inti tembaga tegangan pengenal 0.6/1kV |
| JKLYJ-0.6/1 | Kabel berinsulasi XLPE inti aluminium tegangan pengenal 0.6/1kV |
| JKLHYJ-0.6/1 | Kabel berinsulasi XLPE inti paduan aluminium tegangan pengenal 0.6/1kV |
Model dan spesifikasi kabel ABC LT XLPE
| Konduktor Fasa Aluminium Stranded & Kompak 1.1kv, dan Konduktor Messenger Stranded dengan Paduan Aluminium Semua, Konduktor Fasa diisolasi dengan Senyawa XLPE (Sioplas), Messenger diisolasi atau telanjang Spesifikasi yang dirujuk IS:14255-1995 | |||||||||||
| No. |
Deskripsi dan Tipe Kabel |
Jumlah Kawat |
Ketebalan Isolasi XLPE | Diameter Luar Perkiraan | Berat Kabel Perkiraan |
Beban Putus Mess -enger |
Resistansi DC Maksimum (Ohm/Km) |
Rating Arus AC (Ampere) | |||
| Fasa |
Mess -enger |
Fasa |
Mess -enger |
||||||||
| mm | mm | mm | Kg/KM | KN (min) | Fasa |
Mess -enger |
Di udara pada 40°C | ||||
| Dengan konduktor messenger berinsulasi tanpa konduktor pencahayaan | |||||||||||
| 1 |
1 C x 16 mm2 + 25 mm2 (terisolasi) |
7 | 7 | 1.2 | 1.2 | 20 | 165 | 7 | 1.91 | 1.38 | 72 |
| 2 |
3 C x 16 mm2 + 25 mm2 (terisolasi) |
7 | 7 | 1.2 | 1.2 | 22 | 301 | 7 | 1.91 | 1.38 | 64 |
| 3 | 1 Cx25 mm2 + 25mm2(terisolasi) | 7 | 7 | 1.2 | 1.2 | 22.4 | 195 | 7 | 1.2 | 1.38 | 99 |
| 4 |
3 C x 25 mm2 + 25 mm2 (terisolasi) |
7 | 7 | 1.2 | 1.2 | 25 | 390 | 7 | 1.2 | 1.38 | 84 |
| 5 | 1 Cx35 mm2 + 25mm2(terisolasi) | 7 | 7 | 1.2 | 1.2 | 27.3 | 227 | 7 | 0.868 | 1.38 | 120 |
| 6 |
3 C x 35 mm2 + 25 mm2 (terisolasi) |
7 | 7 | 1.2 | 1.2 | 27.4 | 486 | 7 | 0.868 | 1.38 | 105 |
| 7 | 1 Cx35 mm2 + 35mm2(terisolasi) | 7 | 7 | 1.2 | 1.2 | 28 | 259 | 10.1 | 0.868 | 0.986 | 120 |
| 8 |
3 C x 35 mm2 + 35 mm2 (terisolasi) |
7 | 7 | 1.2 | 1.2 | 28.4 | 518 | 10.1 | 0.868 | 0.986 | 105 |
| 9 |
1 C x 50 mm2 + 35 mm2 (terisolasi) |
7 | 7 | 1.5 | 1.2 | 29 | 317 | 10.1 | 0.641 | 0.986 | 150 |
| 10 |
3 C x 50 mm2 + 35 mm2 (terisolasi) |
7 | 7 | 1.5 | 1.2 | 32.3 | 692 | 10.1 | 0.641 | 0.986 | 130 |
| 11 |
3Cx70 mm2 + 50 mm2 (terisolasi) |
7 | 7 | 1.5 | 1.5 | 37.5 | 939 | 14 | 0.443 | 0.689 | 155 |
| 12 |
3 C x 70 mm2 + 70 mm2 (terisolasi) |
7 | 7 | 1.5 | 1.5 | 39 | 1002 | 19.7 | 0.443 | 0.492 | 155 |
| 13 |
3 C x 95 mm2 + 70 mm2 (terisolasi) |
19 | 7 | 1.5 | 1.5 | 42.7 | 1237 | 19.7 | 0.32 | 0.492 | 190 |
| 14 |
3 C x 120 mmz + 70 mm2 (terisolasi) |
19 | 7 | 1.6 | 1.5 | 46 | 1482 | 19.7 | 0.253 | 0.492 | 220 |
| 15 |
3 C x 150 mm2 + 70 mm2 (terisolasi) |
19 | 7 | 1.8 | 1.5 | 50 | 1791 | 19.7 | 0.206 | 0.492 | 250 |
| Dengan konduktor messenger telanjang tanpa konduktor pencahayaan | |||||||||||
| 1 |
1 C x 16 mm2 + 25 mm2 (telanjang) |
7 | 7 | 1.2 | N.A* | 18.5 | 137 | 7 | 1.91 | 1.38 | 72 |
| 2 |
3 C x 16 mm2 + 25 mm2 (telanjang) |
7 | 7 | 1.2 | -do- | 19.3 | 272 | 7 | 1.91 | 1.38 | 64 |
| 3 |
1 C x 25 mm2 + 25 mm2 (telanjang) |
7 | 7 | 1.2 | -do- | 19.5 | 167 | 7 | 1.2 | 1.38 | 99 |
| 4 | 3Cx25 mm2 + 25mm2(telanjang) | 7 | 7 | 1.2 | -do- | 20.5 | 362 | 7 | 1.2 | 1.38 | 84 |
| 5 |
1 C x 35 mm2 + 25 mm2 (telanjang) |
7 | 7 | 1.2 | -do- | 22 | 199 | 7 | 0.868 | 1.38 | 120 |
| 6 |
3 C x 35 mm2 + 25 mm2 (telanjang) |
7 | 7 | 1.2 | -do- | 23.5 | 458 | 7 | 0.868 | 1.38 | 105 |
| 7 |
1 C x 35 mm2 + 35 mm2 (telanjang) |
7 | 7 | 1.2 | -do- | 24.6 | 226 | 10.1 | 0.868 | 0.986 | 120 |
| 8 |
3Cx35 mm2 + 35 mm2 (telanjang) |
7 | 7 | 1.2 | -do- | 25 | 485 | 10.1 | 0.868 | 0.986 | 105 |
| 9 |
1 C x 50 mm2 + 35 mm2 (telanjang) |
7 | 7 | 1.5 | -do- | 26.6 | 284 | 10.1 | 0.641 | 0.986 | 150 |
| 10 | 3Cx50 mm2 + 35mm2(telanjang) | 7 | 7 | 1.5 | -do- | 26.8 | 659 | 10.1 | 0.641 | 0.986 | 130 |
| 11 |
3 C x 70 mm2 + 50 mm2 (telanjang) |
7 | 7 | 1.5 | -do- | 31.2 | 890 | 14 | 0.443 | 0.689 | 155 |
| 12 | 3Cx70 mm2 + 70mm2(telanjang) | 7 | 7 | 1.5 | -do- | 34.4 | 946 | 19.7 | 0.443 | 0.492 | 155 |
| 13 |
3 C x 95 mm2 + 70 mm2 (telanjang) |
19 | 7 | 1.5 | -do- | 36 | 1179 | 19.7 | 0.32 | 0.492 | 190 |
| 14 |
3 C x 120 mm2 + 70 mm2 (telanjang) |
19 | 7 | 1.6 | -do- | 38 | 1425 | 19.7 | 0.253 | 0.492 | 220 |
| 15 |
3 C x 150 mm2 + 70 mm2 (telanjang) |
19 | 7 | 1.8 | -do-— | 40 | 1735 | 19.7__ | 0.206 | 0.492 | 250 ― |
| No. |
Deskripsi dan Tipe Kabel |
Jumlah Kawat |
Ketebalan Isolasi XLPE | Diameter Luar Perkiraan | Berat Kabel Perkiraan | Beban | Resistansi DC Maksimum | Rating Arus AC pada 40°C | |||
| Fasa |
Mess -enger |
Fasa |
Mess -enger |
Putus Messenger | Ohm/Km | ||||||
| mm | mm | mm | Kg/KM | KN (min) | Fasa |
Mess -enger |
Di udara pada 40°C | ||||
| Dengan konduktor messenger berinsulasi dan konduktor pencahayaan | |||||||||||
| 1 | 3 C x 16 mm2 + 25 mm2 (terisolasi)+16 mm2 | 7 | 7 | 1.2 | 1.2 | 23.5 | 369 | 7 | 1.91 | 1.38 | 62 |
| 2 | 3 Cx25 mm2 + 25 mm2 (terisolasi)+16 mm2 | 7 | 7 | 1.2 | 1.2 | 25 | 457 | 7 | 1.2 | 1.38 | 82 |
| 3 |
3Cx35 mm2 + 25mm2(terisolasi)+ 16mm2 |
7 | 7 | 1.2 | 1.2 | 27.5 | 554 | 7 | 0.868 | 1.38 | 103 |
| 4 |
3 C x 35 mm2 + 35 mm2 (terisolasi)+ 16 mm2 |
7 | 7 | 1.2 | 1.2 | 28.4 | 586 | 10.1 | 0.868 | 0.986 | 103 |
| 5 |
3Cx50 mm2 + 35mm2(terisolasi)+ 16mm2 |
7 | 7 | 1.5 | 1.2 | 32.5 | 760 | 10.1 | 0.641 | 0.986 | 127 |
| 6 |
3Cx70 mm2 + 50mm2(terisolasi)+ 16mm2 |
7 | 7 | 1.5 | 1.5 | 37.5 | 1007 | 14 | 0.443 | 0.689 | 154 |
| 7 |
3Cx70 mm2 + 70mm2(terisolasi)+ 16mm2 |
7 | 7 | 1.5 | 1.5 | 39.5 | 1070 | 19.7 | 0.443 | 0.492 | 154 |
| 8 | 3 C x 95 mm2 + 70 mm2 (terisolasi)+16 mm2 | 19 | 7 | 1.5 | 1.5 | 42.5 | 1304 | 19.7 | 0.32 | 0.492 | 188 |
| 9 | 3 C x 120 mm2 + 70 mm2 (terisolasi)+16 mm2 | 19 | 7 | 1.6 | 1.5 | 46.8 | 1550 | 19.7 | 0.253 | 0.492 | 218 |
| 10 | 3 C x 150 mm2 + 70 mm2 (terisolasi)+16 mm2 | 19 | 7 | 1.8 | 1.5 | 50.8 | 1860 | 19.7 | 0.206 | 0.492 | 248 |
| Dengan konduktor messenger telanjang dan konduktor pencahayaan | |||||||||||
| 1 |
3 C x 16 mm2 + 25 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.2 | N.A* | 19.5 | 340 | 7 | 1.91 | 1.38 | 62 |
| 2 |
3 C x 25 mm2 + 25 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.2 | -do- | 20.5 | 429 | 7 | 1.2 | 1.38 | 82 |
| 3 |
3 C x 35 mm2 + 25 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.2 | -do- | 23.5 | 526 | 7 | 0.868 | 1.38 | 103 |
| 4 |
3 C x 35 mm2 + 35 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.2 | -do- | 25 | 553 | 10.1 | 0.868 | 0.986 | 103 |
| 5 |
3 C x 50 mm2 + 35 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.5 | -do- | 26.8 | 727 | 10.1 | 0.641 | 0.986 | 127 |
| 6 |
3 C x 70 mm2 + 50 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.5 | -do- | 31.5 | 958 | 14 | 0.443 | 0.689 | 154 |
| 7 |
3 C x 70 mm2 + 70 mm2 (telanjang)+ 16 mm2 |
7 | 7 | 1.5 | -do- | 34.5 | 1013 | 19.7 | 0.443 | 0.492 | 154 |
| 8 |
3 C x 95 mm2 + 70 mm2 (telanjang)+ 16 mm2 |
19 | 7 | 1.5 | -do- | 37 | 1248 | 19.7 | 0.32 | 0.492 | 188 |
| 9 |
3 C x 120 mm2 + 70 mm2 (telanjang)+ 16 mm2 |
19 | 7 | 1.6 | -do- | 39 | 1493 | 19.7 | 0.253 | 0.492 | 218 |
| 10 |
3 C x 150 mm2 + 70 mm2 (telanjang)+ 16 mm2 |
19 | 7 | 1.8 | -do- | 40 | 1803 | 19.7 | 0.206 | 0.492 | 248 |

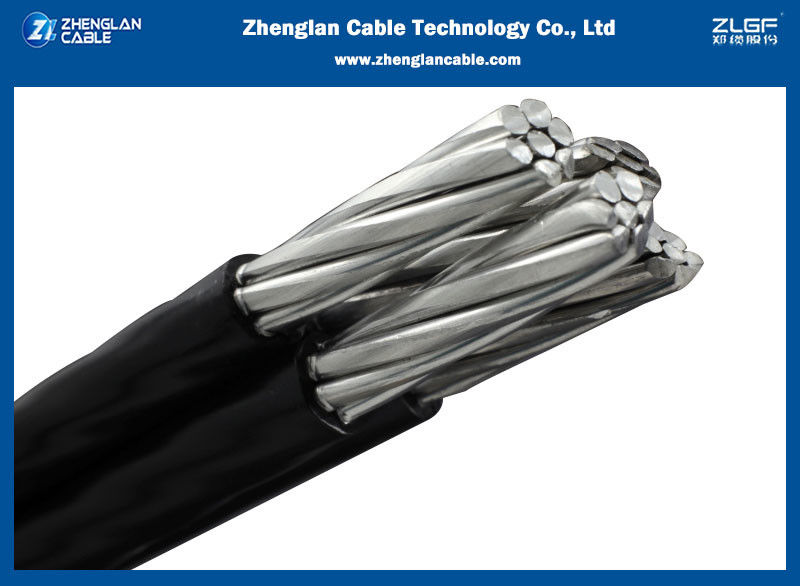

Gambar referensi Kabel ABC Berkas Udara Berinsulasi XLPE 100% Tertutup 1.1kv
Alasan Anda memilih kami:
Produk perusahaan banyak digunakan dalam industri dan bidang utama pembangunan ekonomi nasional, seperti tenaga listrik, konstruksi sipil, metalurgi, kereta api, transportasi, telekomunikasi, perminyakan, teknik kimia, konstruksi, serta industri pertahanan nasional dan militer. Produk ini telah diekspor ke banyak negara dan wilayah di Timur Tengah, Asia Tenggara, dan Afrika, serta memiliki pengaruh luas dan reputasi baik di pasar domestik dan luar negeri.
