Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: ISO 9001:2016，ISO 14001:2016
Nomor model: JKYJLV-0.6/1kv
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1000 meter
Kemasan rincian: Kotak kayu, kotak kayu-baja
Waktu pengiriman: 15-30 Hari
Syarat-syarat pembayaran: L/C, T/T,
Menyediakan kemampuan: 100 km/bulan
Bahan isolasi: |
XLPE |
Standar: |
IEC60502, ADALAH:14255-1995 |
Bahan konduktor: |
untaian aluminium |
Aplikasi: |
Overhead atau pembangkit listrik |
Nilai Tegangan: |
0.6/1KV |
Jenis: |
konduktor fasa, konduktor pembawa pesan terisolasi/telanjang, konduktor lampu jalan |
Identifikasi konduktor fasa: |
punggung bukit |
Bahan isolasi: |
XLPE |
Standar: |
IEC60502, ADALAH:14255-1995 |
Bahan konduktor: |
untaian aluminium |
Aplikasi: |
Overhead atau pembangkit listrik |
Nilai Tegangan: |
0.6/1KV |
Jenis: |
konduktor fasa, konduktor pembawa pesan terisolasi/telanjang, konduktor lampu jalan |
Identifikasi konduktor fasa: |
punggung bukit |

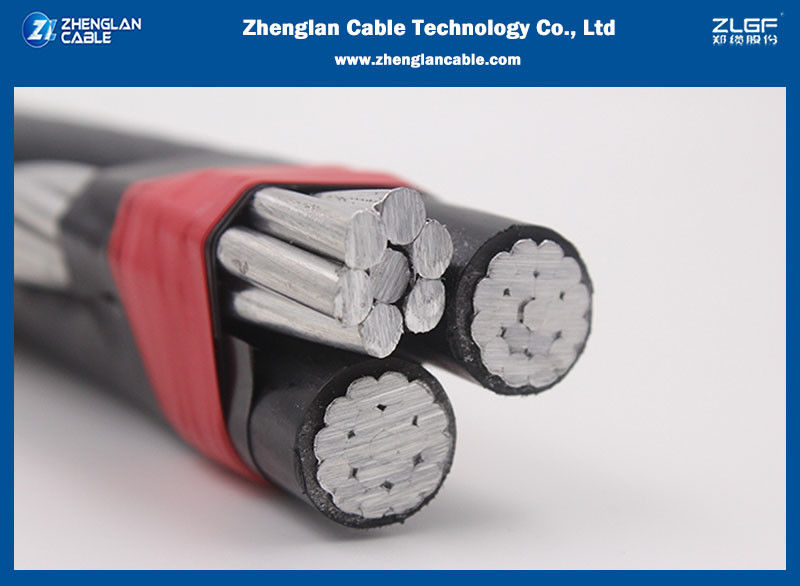

0.6-1kv kabel bundel udara berisolasi XLPE tanpa konduktor pencahayaan
Tempat Asal: Henan, Tiongkok (Daratan)
Nama Merek: ZHENGLAN
Bahan Isolasi: XLPE
Tipe: Tegangan Rendah sesuai permintaan Anda
Aplikasi: Gantungan Udara atau Pembangkit Listrik
Bahan Konduktor:
Standar:IEC60502, NF C33-209, GB 12527-90 ASTM
Detail Kemasan: Kotak kayu, kotak kayu-baja
Aplikasi Kabel ABC:
Kabel Bundel Udara (kabel ABC) adalah konsep yang sangat inovatif untuk distribusi daya udara dibandingkan dengan sistem distribusi udara konduktor telanjang konvensional. Ini memberikan tingkat keamanan dan keandalan yang lebih tinggi, kerugian daya yang lebih rendah, dan ekonomi sistem yang optimal dengan mengurangi biaya instalasi, pemeliharaan, dan operasional. Kabel dirancang untuk jalur daya udara dan kabel masuk ruangan dengan tegangan pengenal AC 1kV dan di bawahnya.
Standar Kabel ABC:
GB/T12527,1179 ,IEC60502 ,NFC 33-209 ,BS 7870 ,ANSI/ICEA S-76-474 AS/NZS 3560.1 dll.
| Model | Deskripsi |
| JKV-0.6/1 | Kabel udara berisolasi PVC inti tembaga bertegangan pengenal 0.6/1kV |
| JKLV-0.6/1 | Kabel udara berisolasi PVC inti aluminium bertegangan pengenal 0.6/1kV |
| JKLHV-0.6/1 | Kabel udara berisolasi PVC inti paduan aluminium bertegangan pengenal 0.6/1kV |
| JKY-0.6/1 | Kabel udara berisolasi PE inti tembaga bertegangan pengenal 0.6/1kV |
| JKLY-0.6/1 | Kabel udara berisolasi PE inti aluminium bertegangan pengenal 0.6/1kV |
| JKLHY-0.6/1 | Kabel udara berisolasi PE inti paduan aluminium bertegangan pengenal 0.6/1kV |
| JKYJ-0.6/1 | Kabel udara berisolasi XLPE inti tembaga bertegangan pengenal 0.6/1kV |
| JKLYJ-0.6/1 | Kabel udara berisolasi XLPE inti aluminium bertegangan pengenal 0.6/1kV |
| JKLHYJ-0.6/1 | Kabel udara berisolasi XLPE inti paduan aluminium bertegangan pengenal 0.6/1kV |
model dan spesifikasi kabel ABC 0.6/1kv
| Konduktor Fasa Aluminium Stranded & Compacted 1.1kv, dan Konduktor Messenger Stranded dengan Semua Paduan Aluminium, Konduktor Fasa diisolasi dengan Senyawa XLPE (Sioplas), Messenger diisolasi atau telanjang Spesifikasi yang dirujuk IS:14255-1995 | |||||||||||
| Tidak. | Deskripsi dan Tipe Kabel | Jumlah Kawat | Ketebalan Isolasi XLPE | Perkiraan Diameter Keseluruhan | Perkiraan Berat Kabel | Beban Putus Messenger | Resistansi D.C Maksimum (Ohms/Km) | Rating Arus AC (Ampere) | |||
| Fasa | Messenger | Fasa | Messenger | ||||||||
| mm | mm | mm | Kg/KM | KN (min) | Fasa | Messenger | Di udara pada 40°C | ||||
| Dengan konduktor messenger berisolasi tanpa konduktor pencahayaan | |||||||||||
| 1 | 1 C x 16 mm2 + 25 mm2 (terisolasi) | 7 | 7 | 1.2 | 1.2 | 20 | 165 | 7 | 1.91 | 1.38 | 72 |
| 2 | 3 C x 16 mm2 + 25 mm2 (terisolasi) | 7 | 7 | 1.2 | 1.2 | 22 | 301 | 7 | 1.91 | 1.38 | 64 |
| 3 | 1 Cx25 mm2 + 25mm2(terisolasi) | 7 | 7 | 1.2 | 1.2 | 22.4 | 195 | 7 | 1.2 | 1.38 | 99 |
| 4 | 3 C x 25 mm2 + 25 mm2 (terisolasi) | 7 | 7 | 1.2 | 1.2 | 25 | 390 | 7 | 1.2 | 1.38 | 84 |
| 5 | 1 Cx35 mm2 + 25mm2(terisolasi) | 7 | 7 | 1.2 | 1.2 | 27.3 | 227 | 7 | 0.868 | 1.38 | 120 |
| 6 | 3 C x 35 mm2 + 25 mm2 (terisolasi) | 7 | 7 | 1.2 | 1.2 | 27.4 | 486 | 7 | 0.868 | 1.38 | 105 |
| 7 | 1 Cx35 mm2 + 35mm2(terisolasi) | 7 | 7 | 1.2 | 1.2 | 28 | 259 | 10.1 | 0.868 | 0.986 | 120 |
| 8 | 3 C x 35 mm2 + 35 mm2 (terisolasi) | 7 | 7 | 1.2 | 1.2 | 28.4 | 518 | 10.1 | 0.868 | 0.986 | 105 |
| 9 | 1 C x 50 mm2 + 35 mm2 (terisolasi) | 7 | 7 | 1.5 | 1.2 | 29 | 317 | 10.1 | 0.641 | 0.986 | 150 |
| 10 | 3 C x 50 mm2 + 35 mm2 (terisolasi) | 7 | 7 | 1.5 | 1.2 | 32.3 | 692 | 10.1 | 0.641 | 0.986 | 130 |
| 11 | 3Cx70 mm2 + 50 mm2 (terisolasi) | 7 | 7 | 1.5 | 1.5 | 37.5 | 939 | 14 | 0.443 | 0.689 | 155 |
| 12 | 3 C x 70 mm2 + 70 mm2 (terisolasi) | 7 | 7 | 1.5 | 1.5 | 39 | 1002 | 19.7 | 0.443 | 0.492 | 155 |
| 13 | 3 C x 95 mm2 + 70 mm2 (terisolasi) | 19 | 7 | 1.5 | 1.5 | 42.7 | 1237 | 19.7 | 0.32 | 0.492 | 190 |
| 14 | 3 C x 120 mmz + 70 mm2 (terisolasi) | 19 | 7 | 1.6 | 1.5 | 46 | 1482 | 19.7 | 0.253 | 0.492 | 220 |
| 15 | 3 C x 150 mm2 + 70 mm2 (terisolasi) | 19 | 7 | 1.8 | 1.5 | 50 | 1791 | 19.7 | 0.206 | 0.492 | 250 |
| Dengan konduktor messenger telanjang tanpa konduktor pencahayaan | |||||||||||
| 1 | 1 C x 16 mm2 + 25 mm2 (telanjang) | 7 | 7 | 1.2 | N.A* | 18.5 | 137 | 7 | 1.91 | 1.38 | 72 |
| 2 | 3 C x 16 mm2 + 25 mm2 (telanjang) | 7 | 7 | 1.2 | -do- | 19.3 | 272 | 7 | 1.91 | 1.38 | 64 |
| 3 | 1 C x 25 mm2 + 25 mm2 (telanjang) | 7 | 7 | 1.2 | -do- | 19.5 | 167 | 7 | 1.2 | 1.38 | 99 |
| 4 | 3Cx25 mm2 + 25mm2(telanjang) | 7 | 7 | 1.2 | -do- | 20.5 | 362 | 7 | 1.2 | 1.38 | 84 |
| 5 | 1 C x 35 mm2 + 25 mm2 (telanjang) | 7 | 7 | 1.2 | -do- | 22 | 199 | 7 | 0.868 | 1.38 | 120 |
| 6 | 3 C x 35 mm2 + 25 mm2 (telanjang) | 7 | 7 | 1.2 | -do- | 23.5 | 458 | 7 | 0.868 | 1.38 | 105 |
| 7 | 1 C x 35 mm2 + 35 mm2 (telanjang) | 7 | 7 | 1.2 | -do- | 24.6 | 226 | 10.1 | 0.868 | 0.986 | 120 |
| 8 | 3Cx35 mm2 + 35 mm2 (telanjang) | 7 | 7 | 1.2 | -do- | 25 | 485 | 10.1 | 0.868 | 0.986 | 105 |
| 9 | 1 C x 50 mm2 + 35 mm2 (telanjang) | 7 | 7 | 1.5 | -do- | 26.6 | 284 | 10.1 | 0.641 | 0.986 | 150 |
| 10 | 3Cx50 mm2 + 35mm2(telanjang) | 7 | 7 | 1.5 | -do- | 26.8 | 659 | 10.1 | 0.641 | 0.986 | 130 |
| 11 | 3 C x 70 mm2 + 50 mm2 (telanjang) | 7 | 7 | 1.5 | -do- | 31.2 | 890 | 14 | 0.443 | 0.689 | 155 |
| 12 | 3Cx70 mm2 + 70mm2(telanjang) | 7 | 7 | 1.5 | -do- | 34.4 | 946 | 19.7 | 0.443 | 0.492 | 155 |
| 13 | 3 C x 95 mm2 + 70 mm2 (telanjang) | 19 | 7 | 1.5 | -do- | 36 | 1179 | 19.7 | 0.32 | 0.492 | 190 |
| 14 | 3 C x 120 mm2 + 70 mm2 (telanjang) | 19 | 7 | 1.6 | -do- | 38 | 1425 | 19.7 | 0.253 | 0.492 | 220 |
| 15 | 3 C x 150 mm2 + 70 mm2 (telanjang) | 19 | 7 | 1.8 | -do-— | 40 | 1735 | 19.7__ | 0.206 | 0.492 | 250 ― |
| Tidak. | Deskripsi dan Tipe Kabel | Jumlah Kawat | Ketebalan Isolasi XLPE | Perkiraan Diameter Keseluruhan | Perkiraan Berat Kabel | Beban | Resistansi D.C Maksimum | Rating Arus AC pada 40°C | |||
| Fasa | Messenger | Fasa | Messenger | Putus Messenger | Ohms/Km | ||||||
| mm | mm | mm | Kg/KM | KN (min) | Fasa | Messenger | Di udara pada 40°C | ||||
| Dengan konduktor messenger berisolasi dan konduktor pencahayaan | |||||||||||
| 1 | 3 C x 16 mm2 + 25 mm2 (terisolasi)+16 mm2 | 7 | 7 | 1.2 | 1.2 | 23.5 | 369 | 7 | 1.91 | 1.38 | 62 |
| 2 | 3 Cx25 mm2 + 25 mm2 (terisolasi)+16 mm2 | 7 | 7 | 1.2 | 1.2 | 25 | 457 | 7 | 1.2 | 1.38 | 82 |
| 3 | 3Cx35 mm2 + 25mm2(terisolasi)+16mm2 | 7 | 7 | 1.2 | 1.2 | 27.5 | 554 | 7 | 0.868 | 1.38 | 103 |
| 4 | 3 C x 35 mm2 + 35 mm2 (terisolasi)+16 mm2 | 7 | 7 | 1.2 | 1.2 | 28.4 | 586 | 10.1 | 0.868 | 0.986 | 103 |
| 5 | 3Cx50 mm2 + 35mm2(terisolasi)+16mm2 | 7 | 7 | 1.5 | 1.2 | 32.5 | 760 | 10.1 | 0.641 | 0.986 | 127 |
| 6 | 3Cx70 mm2 + 50mm2(terisolasi)+16mm2 | 7 | 7 | 1.5 | 1.5 | 37.5 | 1007 | 14 | 0.443 | 0.689 | 154 |
| 7 | 3Cx70 mm2 + 70mm2(terisolasi)+16mm2 | 7 | 7 | 1.5 | 1.5 | 39.5 | 1070 | 19.7 | 0.443 | 0.492 | 154 |
| 8 | 3 C x 95 mm2 + 70 mm2 (terisolasi)+16 mm2 | 19 | 7 | 1.5 | 1.5 | 42.5 | 1304 | 19.7 | 0.32 | 0.492 | 188 |
| 9 | 3 C x 120 mm2 + 70 mm2 (terisolasi)+16 mm2 | 19 | 7 | 1.6 | 1.5 | 46.8 | 1550 | 19.7 | 0.253 | 0.492 | 218 |
| 10 | 3 C x 150 mm2 + 70 mm2 (terisolasi)+16 mm2 | 19 | 7 | 1.8 | 1.5 | 50.8 | 1860 | 19.7 | 0.206 | 0.492 | 248 |
| Dengan konduktor messenger telanjang dan konduktor pencahayaan | |||||||||||
| 1 | 3 C x 16 mm2 + 25 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.2 | N.A* | 19.5 | 340 | 7 | 1.91 | 1.38 | 62 |
| 2 | 3 C x 25 mm2 + 25 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.2 | -do- | 20.5 | 429 | 7 | 1.2 | 1.38 | 82 |
| 3 | 3 C x 35 mm2 + 25 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.2 | -do- | 23.5 | 526 | 7 | 0.868 | 1.38 | 103 |
| 4 | 3 C x 35 mm2 + 35 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.2 | -do- | 25 | 553 | 10.1 | 0.868 | 0.986 | 103 |
| 5 | 3 C x 50 mm2 + 35 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.5 | -do- | 26.8 | 727 | 10.1 | 0.641 | 0.986 | 127 |
| 6 | 3 C x 70 mm2 + 50 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.5 | -do- | 31.5 | 958 | 14 | 0.443 | 0.689 | 154 |
| 7 | 3 C x 70 mm2 + 70 mm2 (telanjang)+16 mm2 | 7 | 7 | 1.5 | -do- | 34.5 | 1013 | 19.7 | 0.443 | 0.492 | 154 |
| 8 | 3 C x 95 mm2 + 70 mm2 (telanjang)+16 mm2 | 19 | 7 | 1.5 | -do- | 37 | 1248 | 19.7 | 0.32 | 0.492 | 188 |
| 9 | 3 C x 120 mm2 + 70 mm2 (telanjang)+16 mm2 | 19 | 7 | 1.6 | -do- | 39 | 1493 | 19.7 | 0.253 | 0.492 | 218 |
| 10 | 3 C x 150 mm2 + 70 mm2 (telanjang)+16 mm2 | 19 | 7 | 1.8 | -do- | 40 | 1803 | 19.7 | 0.206 | 0.492 | 248 |
