Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001

Name: Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001
Price: 34.20 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: 3C，ISO 9001:2015，ISO 14001:2005

Nomor model: Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1000 meter

Harga: 0.2-70USD/m

Kemasan rincian: Drum kayu sepenuhnya, drum kayu baja, drum baja penuh atau disesuaikan

Waktu pengiriman: 15-30 Hari

Syarat-syarat pembayaran: L/C, T/T,

Menyediakan kemampuan: 100 km/bulan

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    kawat aluminium telanjang, kabel listrik telanjang


Nama:	ACSR	Kualitas:	100% uji coba
Standar::	Konstruksi sesuai DIN 48201,BS 215, IEC 60189,ASTM-B231,CSA C49	Bahan penguat:	Inti baja galvanis
Merek:	Kabel Zhenglan	Sertifikasi:	ISO 14001:2005

Nama:	ACSR
Kualitas:	100% uji coba
Standar::	Konstruksi sesuai DIN 48201,BS 215, IEC 60189,ASTM-B231,CSA C49
Bahan penguat:	Inti baja galvanis
Merek:	Kabel Zhenglan
Sertifikasi:	ISO 14001:2005

Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001

Kabel Konduktor Telanjang Overhead: Kabel Aluminium Konduktor Baja Bertulang (ACSR)

APLIKASI

Konduktor ACSR banyak digunakan untuk transmisi daya listrik jarak jauh, karena ideal untuk bentangan jalur overhead yang panjang. Konduktor ini juga digunakan sebagai penopang kabel listrik overhead.

STANDAR

Desain dasar sesuai standar BS 215-2 / BS EN 50182 / IEC 60189 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Kabel Konduktor Aluminium Overhead Baja Bertulang Kabel ACSR ISO 9001 KONSTRUKSI

Konduktor ACSR dibentuk dari beberapa kawat aluminium dan baja galvanis, yang dipilin dalam lapisan konsentris. Kawat atau kawat yang membentuk inti, terbuat dari baja galvanis dan lapisan luar, terbuat dari aluminium. Inti baja galvanis biasanya terdiri dari 1, 7 atau 19 kawat. Diameter kawat baja dan aluminium bisa sama, atau berbeda.

Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang dibutuhkan untuk aplikasi tertentu dapat dicapai. U.T.S. yang lebih tinggi dapat diperoleh dengan meningkatkan kandungan baja, dan kapasitas hantar arus yang lebih tinggi dengan meningkatkan kandungan aluminium.

PROPERTI LISTRIK

densitas@20ºC	Aluminium: 2,703 kg/dm
densitas@20ºC	Baja Galvanis: 7,80 kg/dm
Koefisien Suhu@20°C	Aluminium: 0,00403 (°C)
resistivitas@20°C	Aluminium: Seharusnya tidak melebihi 0,028264
Ekspansi linier	Aluminium: 23 x10 (°C)
Ekspansi linier	Baja Galvanis: 11,5 x10 (1/°C)

KONDISI LAYANAN

Suhu Ambien	-5°C - 50°C
Tekanan Angin	80 – 130kg/m
Akselerasi Seismik	0,12 - 0,05g
Tingkat Isokeraunik	10 – 18
Kelembaban Relatif	5 – 100%

Kabel Konduktor Aluminium Overhead Baja Bertulang Kabel ACSR ISO 9001 PARAMETER KONSTRUKSI

• IEC 60189

Kode	Luas Nominal			Pilin		Diameter Keseluruhan	Berat	Beban Putus	Resistansi Listrik @20°	Rating Arus*
Kode	AL	BAJA	TOTAL	AL	BAJA	Diameter Keseluruhan	Berat	Beban Putus	Resistansi Listrik @20°	Rating Arus*
	mm2	mm2	mm2	No.^xmm	No.^xmm	mm	Kg/Km	KN	Ω/Km	A
16	16	2,67	18,7	6/1,84	1/1,84	5,52	64,6	6,08	1,7934	85
25	25	4,17	29,2	6/2,30	1/2,30	6,9	100,9	9,13	1,1478	112
40	40	6,67	46,7	6/2,91	1/2,91	8,73	161,5	14,4	0,7174	150
63	63	10,5	73,5	6/3,66	1/3,66	10,98	254,4	21,63	0,4555	198
100	100	16,7	117	6/4,61	1/4,61	13,83	403,8	34,33	0,2869	263
125	125	6,94	132	18/2,97	1/2,97	14,85	397,9	29,17	0,2304	299
125	125	20,4	145	26/2,47	7/1,92	15,64	503,9	45,69	0,231	302
160	160	8,89	169	18/3,36	1/3,36	16,8	509,3	36,18	0,18	347
160	160	26,1	186	26/2,80	7/2,18	17,74	644,9	57,69	0,1805	351
200	200	11,1	211	18/3,76	1/3,76	18,8	636,7	44,22	0,144	398
200	200	32,6	233	26/3,13	7/2,43	19,81	806,2	70,13	0,1444	402
250	250	24,6	275	22/3,80	7/2,11	21,53	880,6	68,72	0,1154	458
250	250	40,7	291	26/3,50	7/2,72	22,16	1007,7	87,67	0,1155	461
315	315	21,8	337	45/2,99	7/1,99	23,91	1039,6	79,03	0,0917	526
315	315	51,3	366	26/3,93	7/3,05	24,87	1269,7	106,83	0,0917	530
400	400	27,7	428	45/3,36	7/2,24	26,88	1320,1	98,36	0,0722	607
400	400	51,9	452	54/3,07	7/3,07	27,63	1510,3	123,04	0,0723	610
450	450	31,1	481	45/3,57	7/2,38	28,56	1485,2	107,47	0,0642	651
450	450	58,3	508	54/3,26	7/3,26	29,34	1699,1	138,42	0,0643	655
500	500	34,6	535	45/3,76	7/2,51	30,09	1650,2	119,41	0,0578	693
500	500	64,8	565	54/3,43	7/3,43	30,87	1887,9	153,8	0,0578	697
560	560	38,7	599	45/3,98	7/2,65	31,83	1848,2	133,74	0,0516	741
560*	560	70,9	631	54/3,63	19/2,18	32,68	2103,4	172,59	0,0516	745
630	630	43,6	674	45/4,22	7/2,81	33,75	2079,2	150,45	0,0459	794
630*	630	79,8	710	54/3,85	19/2,31	34,65	2366,3	191,77	0,0459	798
710	710	49,1	759	45/4,48	7/2,99	35,85	2343,2	169,56	0,0407	851
710*	710	89,9	800	54/4,09	19/2,45	36,79	2666,8	216,12	0,0407	856
800*	800	34,6	835	72/3,76	7/2,51	37,61	2480,2	167,41	0,0361	910
800*	800	66,7	867	84/3,48	7/3,48	38,28	2732,7	205,33	0,0362	912
800*	800	101	901	54/4,34	19/2,61	39,09	3004,9	243,52	0,0362	916
900*	900	38,9	939	72/3,99	7/2,66	39,9	2790,2	188,33	0,0321	972
900*	900	75	975	84/3,69	7/3,69	40,59	3074,2	226,5	0,0322	974
1000*	1000	43,2	1043	72/4,21	7/2,80	42,08	3100,3	209,26	0,0289	1031
1120*	1120	47,3	1167	72/4,45	19/1,78	44,5	3464,9	234,53	0,0258	1096
1120*	1120	91,2	1211	84/4,12	19/2,47	45,31	3811,5	283,17	0,0258	1100
1250*	1250	102	1352	84/4,35	19/2,61	47,85	4253,9	316,04	0,0232	1165
1250*	1250	52,8	1303	72/4,70	19/1,88	47	3867,1	261,75	0,0231	1163
1120*	1120	91,2	1211	84/4,12	19/2,47	45,31	3811,5	283,17	0,0258	1100

* Item yang ditandai dengan “*” tidak termasuk dalam jangkauan produk kami saat ini dan detailnya hanya untuk informasi.

( *) Catatan: Nilai rating arus yang disebutkan dalam Tabel di atas didasarkan pada kecepatan angin 0,6 meter/detik, radiasi panas matahari 1200 watt/meter2, suhu ambien 50° C & suhu konduktor 80°C.

Kabel Konduktor Aluminium Overhead Baja Bertulang Kabel ACSR ISO 9001 DATA TEKNIS

Jumlah Kawat		Modulus Elastisitas		Koefisien Ekspansi linier
AL	BAJA	Kg/mm2	Lb/in2	1/Cº	1/Fº
6	1	81	11,5 x10⁶	19,1 x10^-6	10,6 x10^-6
6	7	77	11,0 x10⁶	19,8 x10^-6	11,0 x10^-6
12	7	107	15,2 x10⁶	15,3 x10^-6	8,5 x10^-6
18	1	67	9,5 x10⁶	21,2 x10^-6	11,8 x10^-6
24	7	74	10,5 x10⁶	19,6 x10^-6	10,9 x10^-6
26	7	77	10,9 x10⁶	18,9 x10^-6	10,5 x10^-6
28	7	79	11,2 x10⁶	18,4 x10^-6	10,2 x10^-6
30	7	82	11,6 x10⁶	17,8 x10^-6	9,9 x10^-6
30	19	80	11,4 x10⁶	18,0 x10^-6	10,0 x10^-6
32	19	82	11,7 x10⁶	17,5 x10^-6	9,7 x10^-6
54	7	70	9,9 x10⁶	19,3 x10^-6	10,7 x10^-6
54	19	68	9,7 x10⁶	19,4 x10^-6	10,8 x10^-6

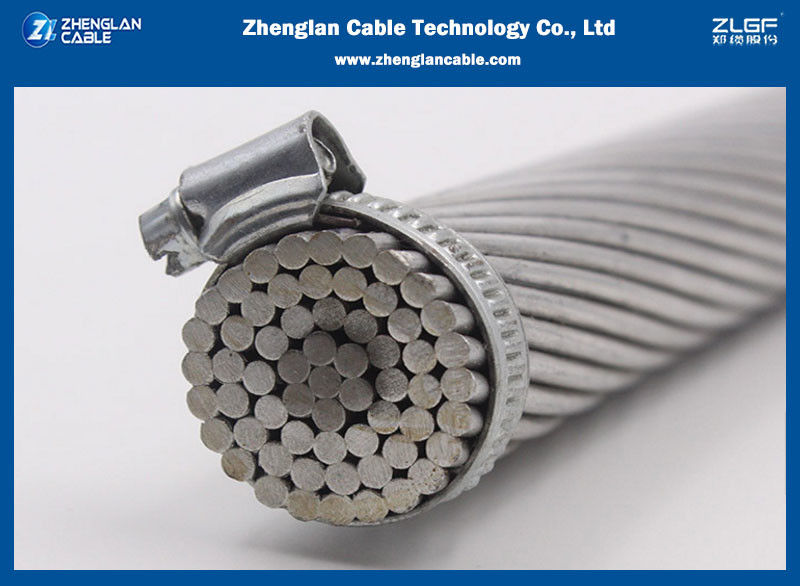

Gambar Kabel Konduktor Aluminium Overhead Baja Bertulang Kabel ACSR ISO 9001

Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001 0

Kabel ACSR Bertulang Baja Kabel Konduktor Aluminium Overhead ISO 9001 1

Alasan Anda memilih kami:

Kami adalah pemasok kabel profesional selama lebih dari 10 tahun.
Tidak hanya menyediakan produk berkualitas baik, tetapi juga melayani Anda dengan baik.
Kami memiliki efisiensi kerja yang tinggi.

Jika Anda tertarik, jangan ragu untuk menghubungi kami. Setiap pertanyaan akan disambut.
