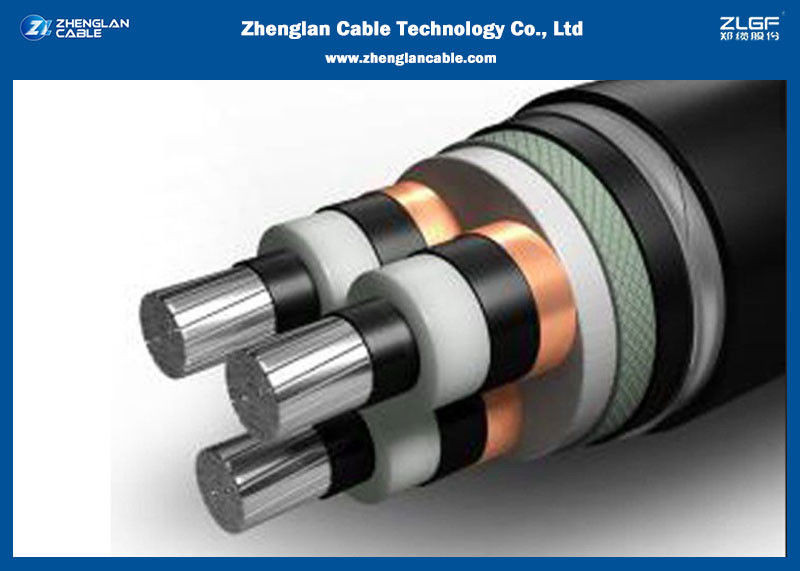

Kabel bawah tanah pembangkit listrik tembaga 35 KV XLPE/PVC Aluminium medium terisolasi

Kabel Gardu Induk Berkualitas Tinggi 35 kV XLPE/PVC Berinsulasi Tegangan Menengah Aluminium/Tembaga

APLIKASI:

Kabel tiga inti dirancang untuk distribusi daya listrik dengan tegangan nominal Uo/U berkisar dari 1,8/3KV hingga 26/35KV dan frekuensi 50Hz. Kabel ini cocok untuk pemasangan di stasiun pasokan listrik, di dalam ruangan dan di saluran kabel, di luar ruangan, di bawah tanah dan di air, serta untuk pemasangan pada rak kabel untuk industri, papan sakelar, dan gardu induk.

STANDAR:

IEC 60502 Bagian 2 (3,6/6KV hingga 18/30KV)

Kabel Konstruksi

kabel tegangan menengah diproduksi menggunakan proses monosil. Kami menyediakan pabrik yang sangat terspesialisasi, fasilitas penelitian mutakhir, dan prosedur kontrol kualitas yang cermat yang diperlukan untuk pembuatan kabel berinsulasi PVC untuk penggunaan hingga 6KV dan kabel berinsulasi XLPE/EPR untuk penggunaan pada tegangan hingga 35 KV. Semua bahan disimpan dalam kondisi terkontrol kebersihannya di seluruh proses produksi untuk memastikan homogenitas mutlak dari bahan insulasi jadi.

Konduktor

Konduktor aluminium atau tembaga digunakan. Konduktor hingga 630mm² akan berbentuk bulat, dipadatkan & dililit dan harus sesuai dengan IEC 60228 kelas 2. Konduktor 630mm² akan berbentuk bulat lilitan yang akan dilapisi dengan lapisan pita semikonduktor.

Konduktor Pelindung

Ini akan menjadi lapisan ekstrusi senyawa silang semikonduktor yang diaplikasikan di bawah proses ekstrusi tiga kali lipat secara bersamaan di atas konduktor bersama dengan insulasi dan pelindung insulasi. Ekstrusi tiga kali lipat adalah operasi presisi tinggi tunggal yang menghilangkan kemungkinan kontaminasi antar lapisan yang dapat menciptakan ketidakteraturan dalam medan listrik. Dengan pemilihan material yang cermat dan perhatian khusus pada parameter proses, kami memproduksi lapisan pelindung insulasi dengan tingkat kekuatan pengupasan yang diperlukan sebagaimana ditetapkan oleh standar nasional atau internasional yang berlaku.

Insulasi

Ini akan menjadi lapisan ekstrusi XLPE yang diaplikasikan di atas pelindung konduktor di bawah proses ekstrusi tiga kali lipat bersama dengan pelindung konduktor dan pelindung insulasi.

Insulasi Pelindung

Ini akan menjadi lapisan senyawa silang semikonduktor yang akan diaplikasikan dengan proses ekstrusi tiga kali lipat di atas insulasi.

Logam Pelindung

Ini akan terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih di atas pelindung insulasi. Kombinasi lain dari pelindung logam sesuai dengan kebutuhan pelanggan juga dapat disediakan berdasarkan permintaan.

Pemasangan

Untuk kabel tiga inti, ketiga inti dipasang dengan pengisi non-higroskopis seperti pengisi polipropilena (PP) di celah-celah dan pita pengikat diaplikasikan dengan tumpang tindih. Pita pengikat ini bisa terbuat dari PVC atau Polietilena berbusa.

Selubung Selubung (Lapisan Dasar) untuk Kabel Berpelindung

Lapisan ekstrusi PVC atau PE diaplikasikan di atas inti yang terpasang untuk kabel berpelindung. PVC biasanya kelas ST2 dan PE kelas ST7 sesuai IEC 60502 Bagian 2.

Pelindung

Untuk kabel berpelindung, pelindung diaplikasikan secara heliks di atas selubung dalam. Untuk kabel inti tunggal, itu adalah kawat aluminium dan untuk kabel multikabel, pelindung dapat berupa salah satu dari pilihan berikut:

a) Kawat baja galvanis.

b) Pita baja galvanis.

Atas Selubung

Lapisan ekstrusi diaplikasikan di atas pelindung pada kabel berpelindung dan di atas inti yang terpasang pada kabel tidak berpelindung. Bahan selubung luar bisa berupa PVC, PE, HDPE atau MDPE. kabel tegangan menengah kami biasanya dipasok dengan selubung luar PVC merah yang sesuai dengan BS 6622 atau IEC 60502. Warna lain dapat disediakan untuk memenuhi berbagai pertimbangan pemasangan seperti efek radiasi UV dan komposisi tanah yang berbeda. Formulasi anti-rayap juga dapat disediakan selain selubung luar berlapis grafit di mana pengujian selubung di lokasi diperlukan.

Kinerja

Api pada Selubung Kabel Kabel juga dapat dipasok dengan selubung luar PVC tahan api khusus untuk mematuhi standar IEC 60332. Kami juga dapat memasok kabel dengan selubung Bebas Halogen Asap Rendah (LSZH) sesuai dengan standar BS 7211 dan BS 6724 atau standar internasional lainnya yang setara.

Kemasan Kabel

Pengujian Kabel

Parameter Kabel:

Kabel Daya Tiga Inti Tegangan Menengah 18/30KV (Berpelindung)
Luas penampang normal

Layanan OEM/ODM disediakan;

• Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
• Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
• Modal terdaftar $30 juta dan pabrik mencakup area 60.000²;
• Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
• Stok yang cukup dan waktu pengiriman yang paling efisien terjamin;
• Layanan pra-penjualan dan purna jual profesional disediakan.
