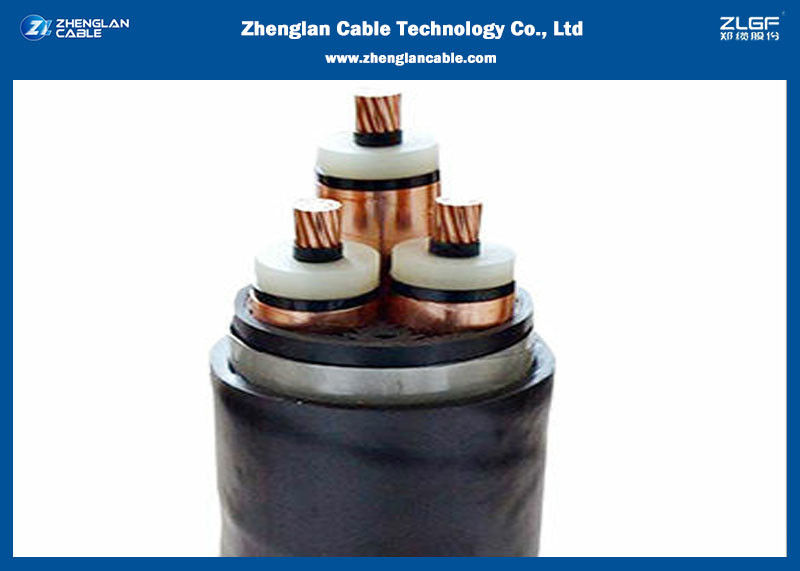

3 inti 70mm bawah tanah kabel baja listrik

3 inti bawah tanah kabel listrik lapis baja kabel listrik 25mm 35mm 50mm 70mm 95mm 120mm 185mm 240mm 300mm kabel listrik

Aplikasi:

Kabel inti tunggal dirancang untuk distribusi tenaga listrik dengan tegangan nominal Uo/U berkisar dari 3,8/6,6KV hingga 19/33KV dan frekuensi 50Hz.Mereka cocok untuk instalasi sebagian besar di pembangkit listrik, di dalam ruangan dan di saluran kabel, di luar ruangan, di bawah tanah dan di dalam air serta untuk pemasangan pada baki kabel untuk industri, switchboard dan pembangkit listrik.

Standar:
BS 6622
BS 7835 (versi LSZH)

Dicatat:Kabel inti tunggal sesuai dengan BS 6622/BS 7835/IEC 60502/VDE 0276

Kabel Konstruksi

Kabel tegangan menengah diproduksi menggunakan proses monosil. state-of-the-art research facilities and meticulous quality control procedures that are required for the manufacturing of PVC insulated cables for use up to 6KV and XLPE/EPR insulated cables for use at voltages up to 35 KVSemua bahan disimpan dalam kondisi yang terkontrol kebersihan sepanjang proses produksi untuk memastikan homogenitas mutlak dari bahan isolasi jadi.

Konduktor

Konduktor sampai 630mm2 akan melingkar, kompak & bercabang dan harus sesuai dengan IEC 60228 kelas 2.630mm2 konduktor akan melingkar jenis stranded di mana lapisan pita semikonduktor akan diterapkan.

Konduktor Layar

Ini akan menjadi lapisan yang diekstrusi dari senyawa semikonduktor crosslinkable yang diterapkan di bawah proses ekstrusi tiga kali secara bersamaan di atas konduktor bersama dengan isolasi dan layar isolasi.Ekstrusi tiga kali adalah operasi presisi tinggi tunggal yang menghilangkan kemungkinan kontaminasi antara lapisan yang dapat menciptakan ketidakaturan dalam medan listrikDengan pemilihan bahan yang cermat dan perhatian khusus pada parameter proses,kami memproduksi lapisan layar isolasi dengan tingkat yang diperlukan kekuatan striping sebagaimana ditentukan oleh standar nasional atau internasional yang berlaku.

Isolasi

Ini akan menjadi lapisan ekstrusi XLPE yang diterapkan di atas layar konduktor di bawah proses ekstrusi tiga kali bersama dengan layar konduktor dan layar isolasi.

Isolasi Layar

Ini akan menjadi lapisan senyawa semikonduktor yang dapat disambung yang akan diterapkan dengan proses ekstrusi tiga kali di atas isolasi.

Berbahan logam Layar

Ini akan terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih di atas layar isolasi.

Pengaturan

Dalam kasus kabel tiga inti, tiga inti diletakkan dengan pengisi non-higroskopik seperti pengisi polipropilena ((PP) di selang dan pita pengikat dilapisi.Pita pengikat ini bisa dari PVC atau polyethylene berbusa.

Bagian dalam Lemparan (Pakaian tidur) untuk Pengepungan Kabel

Lapisan PVC atau PE yang diekstrusi diterapkan di atas inti yang diletakkan untuk kabel lapis baja. PVC biasanya kelas ST2 dan PE kelas ST7 sesuai dengan IEC 60502 Bagian 2.

Perisai

Dalam kasus kabel lapis baja, lapis baja ditempatkan secara heliks di atas lapisan dalam.Perisai bisa menjadi salah satu dari pilihan berikut::

a) Kawat baja galvanis.

b) Pita baja galvanis.

Selesai. Lemparan

Sebuah lapisan yang diekstrusi diterapkan di atas armor dalam kasus kabel lapis baja dan di atas core diletakkan dalam kasus kabel yang tidak lapis baja.

Kabel tegangan menengah biasanya dilengkapi dengan PVC merah di atas sarung yang sesuai dengan BS 6622 atau IEC 60502.Warna lain dapat disediakan untuk memenuhi berbagai pertimbangan instalasi seperti efek dari radiasi UV dan komposisi tanah yang berbedaFormulasi anti-termite juga dapat disediakan selain lapisan berlapis grafit di mana pengujian pada tempat yang diperlukan.

Api Kinerja pada Kabel Bantal

Kabel juga dapat dilengkapi dengan PVC tahan api khusus di atas sarung untuk memenuhi standar IEC 60332.Kami juga dapat memasok kabel dengan Low Smoke Halogen Free (LSZH) selimut sesuai dengan standar BS 7211 dan BS 6724 atau standar internasional lainnya setara.

Parameter kabel:
6/10KV tegangan menengah kabel daya inti tunggal (Amoured)


Mengapa Memilih Kabel Zhenglan:

• Layanan OEM/ODM yang disediakan;
• Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; persyaratan standar pelanggan diterima;
• Sertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
• Modal terdaftar $ 30 juta dan pabrik meliputi area 60.000m2;
• Peralatan dan prosedur pengujian canggih, 100% inspeksi sebelum pabrik;
• Cukup stok dan waktu pengiriman efisien tertinggi dijamin;
• Layanan pra-penjualan dan purna jual profesional disediakan.
