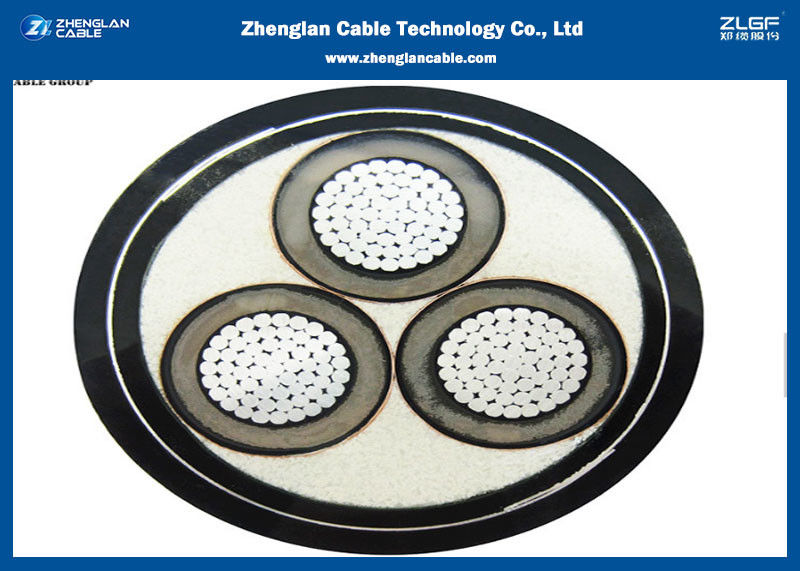

Kabel listrik terisolasi CCA Conductor PVC Armored XLPE

Kabel Daya Aluminium/Tembaga Konduktor CCA Isolasi XLPE Selubung PVC Berpelindung Bawah Tanah

APLIKASI:

Kabel inti tunggal dirancang untuk distribusi daya listrik dengan tegangan nominal Uo/U berkisar dari 3,8/6,6KV hingga 19/33KV dan frekuensi 50Hz. Kabel ini cocok untuk pemasangan terutama di gardu induk, di dalam ruangan dan di saluran kabel, di luar ruangan, di bawah tanah dan di air serta untuk pemasangan pada rak kabel untuk industri, papan sakelar dan pembangkit listrik.

STANDAR:
BS 6622
BS 7835 (Versi LSZH)

Catatan:Kabel Inti Tunggal sesuai BS 6622/BS 7835/IEC 60502/VDE 0276

Kabel Kabel

kabel tegangan menengah diproduksi menggunakan proses monosil. Kami menyediakan pabrik yang sangat terspesialisasi, fasilitas penelitian mutakhir, dan prosedur kontrol kualitas yang cermat yang diperlukan untuk pembuatan kabel berisolasi PVC untuk penggunaan hingga 6KV dan kabel berisolasi XLPE/EPR untuk penggunaan pada tegangan hingga 35 KV. Semua bahan disimpan dalam kondisi yang terkontrol kebersihannya di seluruh proses produksi untuk memastikan homogenitas mutlak dari bahan isolasi yang sudah jadi.

Konduktor

Konduktor aluminium atau tembaga digunakan. Konduktor hingga 630mm² akan berbentuk melingkar, dipadatkan & terpilin dan harus sesuai dengan IEC 60228 kelas 2. Konduktor 630mm² akan berbentuk melingkar terpilin di mana lapisan pita semikonduktor akan diaplikasikan.

Semikonduktor Logam

Ini akan menjadi lapisan ekstrusi senyawa yang dapat di-crosslink semikonduktor yang diaplikasikan di bawah proses ekstrusi tiga kali lipat secara bersamaan di atas konduktor bersama dengan isolasi dan semikonduktor isolasi. Ekstrusi tiga kali lipat adalah operasi presisi tinggi tunggal yang menghilangkan kemungkinan kontaminasi antar lapisan yang dapat menciptakan ketidakteraturan dalam medan listrik. Melalui pemilihan material yang cermat dan perhatian khusus pada parameter proses, kami menghasilkan lapisan semikonduktor isolasi dengan tingkat kekuatan pengupasan yang diperlukan sebagaimana ditetapkan oleh standar nasional atau internasional yang berlaku.

Semikonduktor

Ini akan menjadi lapisan ekstrusi XLPE yang diaplikasikan di atas semikonduktor konduktor di bawah proses ekstrusi tiga kali lipat bersama dengan semikonduktor konduktor dan semikonduktor isolasi.

Semikonduktor Logam

Ini akan menjadi lapisan senyawa yang dapat di-crosslink semikonduktor yang akan diaplikasikan melalui proses ekstrusi tiga kali lipat di atas isolasi.

Semikonduktor Logam

Ini akan terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih di atas semikonduktor isolasi. Kombinasi lain dari semikonduktor logam sesuai dengan kebutuhan pelanggan juga dapat disediakan berdasarkan permintaan.

Penumpukan

Untuk kabel tiga inti, ketiga inti ditumpuk dengan pengisi non-higroskopis seperti pengisi polipropilena (PP) di celah-celahnya dan pita pengikat diaplikasikan dengan tumpang tindih. Pita pengikat ini bisa dari PVC atau Polyethylene berbusa.

Selubung Luar (Lapisan Dasar) untuk Berpelindung Kabel

Lapisan ekstrusi PVC atau PE diaplikasikan di atas inti yang ditumpuk untuk kabel berpelindung. PVC biasanya kelas ST2 dan PE kelas ST7 sesuai IEC 60502 Bagian 2.

Pelindung

Untuk kabel berpelindung, pelindung diaplikasikan secara heliks di atas selubung dalam. Untuk kabel inti tunggal, itu adalah kawat aluminium dan untuk kabel multikabel, pelindung dapat berupa salah satu dari pilihan berikut:

a) Kawat baja galvanis.

b) Pita baja galvanis.

Selubung Luar

Lapisan ekstrusi diaplikasikan di atas pelindung pada kabel berpelindung dan di atas inti yang ditumpuk pada kabel tanpa pelindung. Bahan selubung luar bisa berupa PVC, PE, HDPE atau MDPE. kabel tegangan menengah kami biasanya dipasok dengan selubung luar PVC merah yang sesuai dengan BS 6622 atau IEC 60502. Warna lain dapat disediakan untuk memenuhi berbagai pertimbangan pemasangan seperti efek radiasi UV dan komposisi tanah yang berbeda. Formulasi anti-rayap juga dapat disediakan selain selubung luar berlapis grafit di mana pengujian selubung di lokasi diperlukan.

Kinerja

Api pada Selubung Kabel Kabel juga dapat dipasok dengan selubung luar PVC tahan api khusus untuk mematuhi standar IEC 60332. Kami juga dapat memasok kabel dengan selubung Bebas Halogen Asap Rendah (LSZH) sesuai standar BS 7211 dan BS 6724 atau standar internasional setara lainnya.

Parameter Kabel:

6/10KV Kabel Daya Inti Tunggal Tegangan Menengah (Berpelindung)
Nom.


Layanan OEM/ODM disediakan;

• Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
• Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
• Modal terdaftar $30 juta dan pabrik mencakup area 60.000㎡;
• Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
• Stok yang cukup dan waktu pengiriman yang paling efisien dijamin;
• Layanan pra-penjualan dan purna jual profesional disediakan.
