Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: ISO 9001:2015，ISO 14001:2005
Nomor model: Kabel Overhead Terisolasi
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bisa dinegosiasikan
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu-baja, koil atau drum plastik disesuaikan
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: T/t, l/c,
Menyediakan kemampuan: 100 km/bulan
Bahan isolasi: |
XLPE |
Bahan konduktor: |
Aluminium |
Aplikasi: |
Atas |
Kualitas: |
Tes 100% |
Standar: |
ISO 9001:2015 |
Struktur: |
XLPE/PVC/PE |
Bahan isolasi: |
XLPE |
Bahan konduktor: |
Aluminium |
Aplikasi: |
Atas |
Kualitas: |
Tes 100% |
Standar: |
ISO 9001:2015 |
Struktur: |
XLPE/PVC/PE |

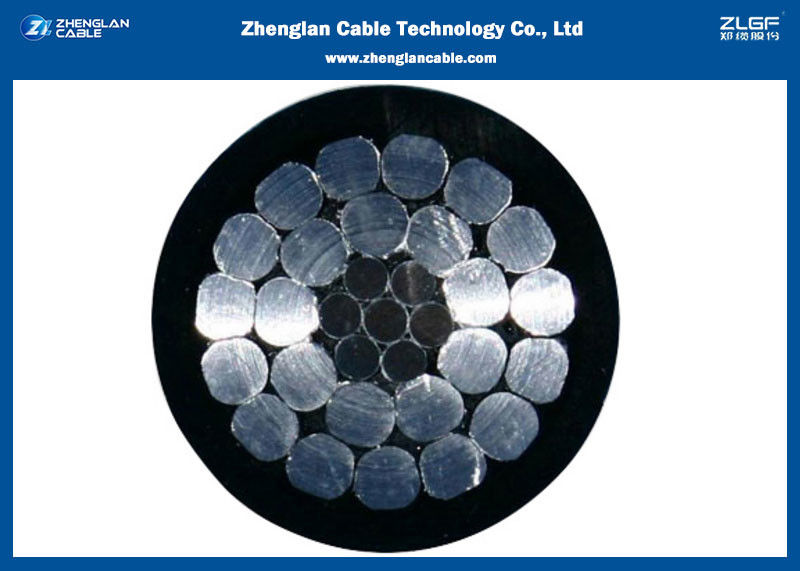

Kabel Berinsulasi Udara Kabel Udara Berinsulasi 0.6/1kV Kabel Daya Berinsulasi XLPE Udara Aluminium
Karakteristik Operasi
Tegangan operasi: 1KV 10kV, 11kv 15kv 24kv 25kv 35kv
Suhu operasi kontinu maksimum yang diizinkan pada konduktor dengan insulasi XLPE: 90°C
Suhu maksimum konduktor selama hubung singkat (durasi maks. 5 detik) tidak boleh melebihi: 250°C
Suhu ambien selama pemasangan tidak boleh lebih rendah dari: -20°C
Radius lentur kabel direkomendasikan sebagai berikut:
Kabel inti tunggal: tidak kurang dari 20 kali diameter kabel
Kabel multi-inti: tidak kurang dari 15 kali diameter kabel
Aplikasi
Kabel udara berinsulasi XLPE sebagai kabel udara tipe baru digunakan untuk transmisi dan distribusi daya listrik udara, banyak digunakan dalam pembangunan kembali jaringan kawat listrik perkotaan dan daerah hutan. Ini meningkatkan keamanan dan keandalan jaringan kawat listrik.
Standar Manufaktur
GB/T 14049-2008, IEC 60502-2, ICEA S-66-524 / MEA
kabel udara terpisah inti tunggal 11kv dengan layar konduktor 1cx95sqmm AL/XLPE/XLPE
| Penampang | Untaian | Berat perkiraan kg/km | Diameter luar perkiraan | Ukuran gland mm | Klem tunggal | Nom. Max. DC-resist konduktor 20°C | Rating arus terpasang langsung |
| mm2 | mm | ohm/km | amp | ||||
| 1 x 50 | 19/1.78 | 1.210 | 28.5 | 32 | 1.2 | 0.387 | 221 |
| 1 x 70 | 19/2.14 | 1.500 | 30.5 | 32 | 1.2 | 0.268 | 270 |
| 1 x 95 | 19/2.52 | 1.700 | 32.4 | 32 | 1.4 | 0.193 | 321 |
| 1 x 120 | 37/2.03 | 2.105 | 34.2 | 40 | 1.4 | 0.153 | 363 |
| 1 x 150 | 37/2.25 | 2.505 | 36.4 | 40 | 1.6 | 0.124 | 410 |
| 1 x 185 | 37/2.52 | 2.900 | 37.7 | 40 | 1.6 | 0.0991 | 455 |
| 1 x 240 | 61/2.25 | 3.532 | 40.6 | 50s | 1.6 | 0.0754 | 520 |
| 1 x 300 | 61/2.52 | 4.230 | 42.7 | 50s | 1.8 | 0.0601 | 580 |
| 1 x 400 | 61/2.85 | 5.145 | 46.4 | 50s | 2 | 0.047 | 650 |
| 1 x 500 | 61/3.20 | 6.450 | 51 | 50 | 2 | 0.0366 | 710 |
| 1 x 630 | 127/2.52 | 7.950 | 59.9 | 63s | R9 | 0.0283 | 761 |
| 1 x 800 | 127/2.85 | 9.720 | 60 | 63 | R10 | 0.0221 | 812 |
