Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Nomor model: Kabel lapis baja
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bisa dinegosiasikan
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 12 hari berdasarkan salah satu kontainer berukuran 20 kaki
Syarat-syarat pembayaran: T/t, l/c,
Bahan: |
Bahasa Indonesia: OFC |
Inti: |
1 |
DRUM: |
Kayu atau kayu dengan baja |
Baja: |
STA, SWA |
Voltase: |
Hingga 35kV |
Isolasi: |
XLPE/PVC/PE |
layar: |
Pita tembaga |
Jaket: |
PVC atau LSZH |
Bahan: |
Bahasa Indonesia: OFC |
Inti: |
1 |
DRUM: |
Kayu atau kayu dengan baja |
Baja: |
STA, SWA |
Voltase: |
Hingga 35kV |
Isolasi: |
XLPE/PVC/PE |
layar: |
Pita tembaga |
Jaket: |
PVC atau LSZH |

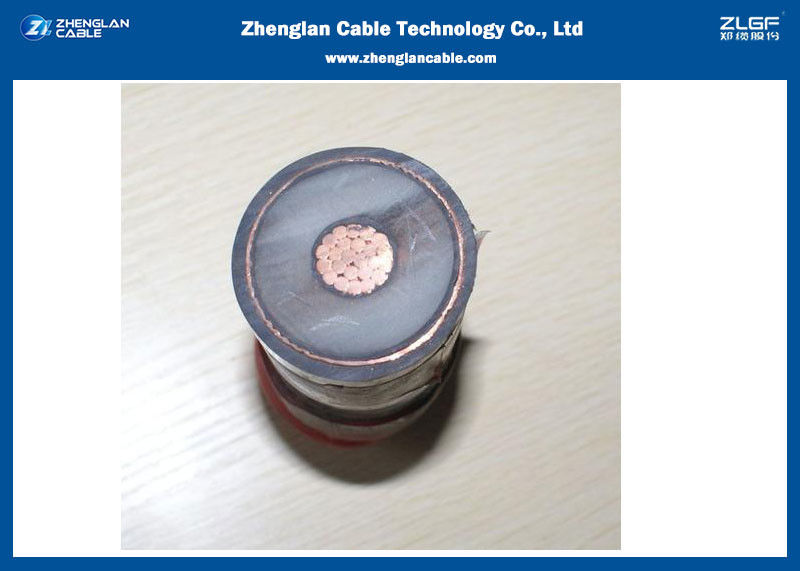

Kabel MV 6/10KV Konduktor Tembaga atau Aluminium Berisolasi XLPE 120mm²
APLIKASI:
Kabel daya tegangan menengah untuk aplikasi statis di tanah, di dalam dan di luar fasilitas, di luar ruangan, di saluran kabel, di air, dalam kondisi di mana kabel tidak terpapar tegangan mekanis dan regangan tarik yang lebih berat. Karena faktor rugi dielektriknya yang sangat rendah, yang tetap konstan selama masa pakai operasinya, dan berkat sifat isolasi yang sangat baik dari bahan XLPE, yang terpasang erat secara memanjang dengan layar konduktor dan layar isolasi dari bahan semikonduktif (diekstrusi dalam satu proses), kabel memiliki keandalan operasi yang tinggi. Digunakan di gardu trafo, pembangkit listrik, dan pabrik industri.
STANDAR:
IEC 60228 Konduktor kabel berisolasi
IEC 60502-2 Kabel daya dengan isolasi ekstrusi dan aksesorisnya untuk tegangan pengenal dari 1 kV(Um=1.2kV) hingga 30kV(Um=36kV)
Catatan:Kabel Inti Tunggal ke BS 6622/BS 7835/IEC 60502/VDE 0276
![]()
Konstruksi Kabel
![]()
Parameter Kabel:
Kabel Daya Inti Tunggal Tegangan Menengah 6/10KV (Berpelindung)
| Nom. Luas Penampang Luas |
Kabel Berpelindung Kawat Aluminium | |||||
| Ketebalan Lapisan Bantalan Nom. | Ukuran Kawat Pelindung | Ketebalan Selubung Nom. | Diameter Keseluruhan Perkiraan | kg/km | ||
| mm² | mm | mm | mm | mm | ||
| 16 | 1.2 | 1.6 | 1.8 | 24 | 770 | 670 |
| 25 | 1.2 | 1.6 | 1.8 | 25 | 910 | 750 |
| 35 | 1.2 | 1.6 | 1.8 | 26 | 1040 | 820 |
| 50 | 1.2 | 1.6 | 1.8 | 28 | 1190 | 900 |
| 70 | 1.2 | 1.6 | 1.9 | 29 | 1470 | 1040 |
| 95 | 1.2 | 1.6 | 2 | 31 | 1780 | 1190 |
| 120 | 1.2 | 2 | 2 | 34 | 2150 | 1410 |
| 150 | 1.2 | 2 | 2.1 | 35 | 2480 | 1560 |
| 185 | 1.2 | 2 | 2.1 | 37 | 2890 | 1730 |
| 240 | 1.2 | 2 | 2.2 | 40 | 3570 | 2050 |
| 300 | 1.2 | 2 | 2.3 | 42 | 4230 | 2330 |
| 400 | 1.3 | 2.5 | 2.4 | 47 | 5320 | 2890 |
| 500 | 1.4 | 2.5 | 2.5 | 51 | 6510 | 3530 |
| 630 | 1.5 | 2.5 | 2.6 | 56 | 7960 | 4050 |
