Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: 3C; ISO 9001:2015, ISO 14001:2005, ISO 18001:2007;CE
Nomor model: AAC
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 300 Meter
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 15 hari
Syarat-syarat pembayaran: L/C, T/T,
Bahan: |
Al |
Inti: |
Normal atau Disesuaikan |
Panjang/drum: |
300~1000 meter per drum |
Berkarakter: |
Konduktor BARE |
Luas Nominal: |
23.3~794.8 |
DRUM: |
Kayu/Besi |
Bahan: |
Al |
Inti: |
Normal atau Disesuaikan |
Panjang/drum: |
300~1000 meter per drum |
Berkarakter: |
Konduktor BARE |
Luas Nominal: |
23.3~794.8 |
DRUM: |
Kayu/Besi |

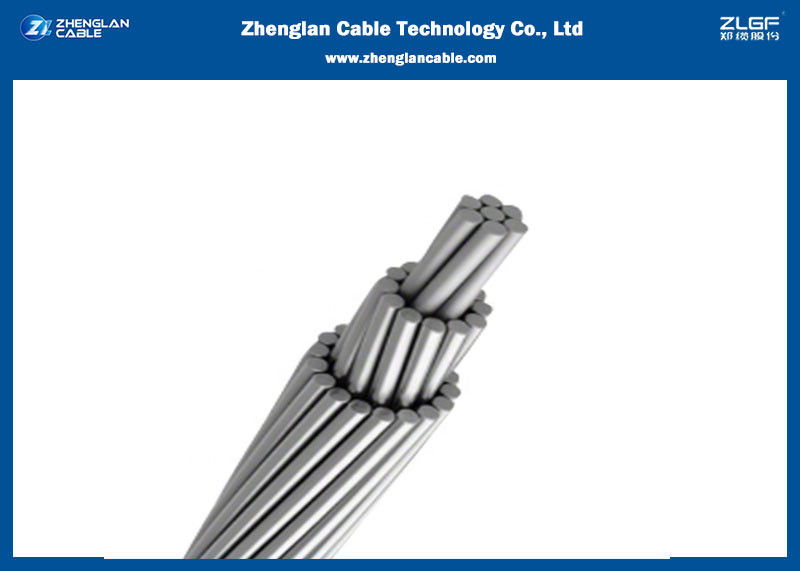

Konduktor AAC Semua Konduktor Aluminium untuk Transmisi Udara 11KV, 132KV, 220kv
APLIKASI:
AAC banyak digunakan dalam Transmisi udara dan distribusi primer dan sekunder dan merupakan salah satu produk utama untuk membentuk jaringan kawat berlistrik.
STANDAR:
IEC61089, ASTM B231, AAC BS215
KONSTRUKSI:
Kawat Aluminium 1350-H19, terpilin secara konsentris
PROPERTI ELEKTRIK
| densitas@20ºC | 2,70 kg/dm |
| Koefisien Suhu@20°C | 0,00360 (°C) |
| resistivitas@20°C | 0,0326 Ohm mm2/m |
| Ekspansi linier |
23 x10-6 (°C) |
KONDISI LAYANAN
| Suhu Sekitar | -5°C - 50°C |
| Tekanan Angin | 80 – 130kg/m |
| Akselerasi Seismik | 0,12 - 0,05g |
| Tingkat Isokeraunik | 10 – 18 |
| Kelembaban Relatif | 5 – 100% |
PARAMETER KONSTRUKSI
| Karakteristik Teknis AAC Berdasarkan Standar BS215 BAGIAN 1 | |||||||
| BS215 BAGIAN 1 | |||||||
| Nama Kode | Luas Penampang | Jumlah Kawat | Diameter | Massa per satuan panjang | Kekuatan Terukur | Resistansi DC Maksimum pada 20℃ | |
| Kawat | Konduktor | ||||||
| mm2 | mm | mm | kg/km | KN | Ω/km | ||
| MIDGE | 23,3 | 7 | 2,06 | 6,18 | 63,8 | 4,20 | 1,2249 |
| GNAT | 26,9 | 7 | 2,21 | 6,63 | 73,4 | 4,83 | 1,0643 |
| MOSQUITO | 36,9 | 7 | 2,59 | 7,77 | 110,8 | 6,27 | 0,7749 |
| LADYBIRD | 42,8 | 7 | 2,79 | 8,37 | 117,0 | 7,28 | 0,6678 |
| SEMUT | 52,8 | 7 | 3,10 | 9,30 | 144,4 | 8,72 | 0,5409 |
| LALAT | 63,6 | 7 | 3,40 | 10,20 | 173,7 | 10,49 | 0,4497 |
| BLUEBOTTLE | 73,6 | 7 | 3,66 | 11,00 | 201,3 | 11,78 | 0,3880 |
| KUPING TULI | 78,6 | 7 | 3,78 | 11,30 | 214,7 | 12,57 | 0,3638 |
| BELALANG | 84,1 | 7 | 3,91 | 11,70 | 229,7 | 13,45 | 0,3400 |
| CLEGG | 95,6 | 7 | 4,17 | 12,50 | 261,3 | 15,30 | 0,2989 |
| TAWON | 106,0 | 7 | 4,39 | 13,20 | 289,6 | 16,95 | 0,2697 |
| KUMBANG | 106,4 | 19 | 2,67 | 13,40 | 292,4 | 18,08 | 0,2701 |
| LEBAH | 132,0 | 7 | 4,90 | 14,70 | 360,8 | 21,12 | 0,2165 |
| LEBAH BESAR | 157,6 | 19 | 3,25 | 16,30 | 433,2 | 26,01 | 0,1823 |
| ULAT | 185,9 | 19 | 3,53 | 17,70 | 511,1 | 29,75 | 0,1546 |
| KUMBANG | 213,2 | 19 | 3,78 | 18,90 | 586,0 | 34,12 | 0,1348 |
| LABA-LABA | 237,6 | 19 | 3,99 | 20,00 | 652,9 | 38,01 | 0,1210 |
| KECOA | 265,7 | 19 | 4,22 | 21,10 | 730,4 | 42,52 | 0,1081 |
| KUPU-KUPU | 322,7 | 19 | 4,65 | 23,30 | 886,8 | 51,63 | 0,0891 |
| NGENGAT | 373,1 | 19 | 5,00 | 25,00 | 1025,3 | 59,69 | 0,0770 |
| DRONE | 372,4 | 37 | 3,58 | 25,10 | 1027,1 | 59,59 | 0,0774 |
| KEKUPU | 415,2 | 37 | 3,78 | 26,50 | 1145,1 | 66,43 | 0,0695 |
| KUMBANG MEI | 486,1 | 37 | 4,09 | 28,60 | 1340,6 | 77,78 | 0,0593 |
| KALAJENGKING | 529,8 | 37 | 4,27 | 29,90 | 1461,2 | 84,77 | 0,0544 |
| TONGKIK | 628,3 | 37 | 4,65 | 32,60 | 1732,9 | 100,54 |
0,0459 |
• IEC 60189
| Kode | Luas Nominal | Pilinan | Diameter Keseluruhan | Berat | Kekuatan Terukur | Resistansi Listrik | Peringkat Arus* |
| mm2 | No.x mm | mm | Kg/Km | KN | Ω/Km | A | |
| 16 | 18,4 | 7/1,83 | 5,49 | 50,4 | 5,43 | 1,7896 | 86 |
| 25 | 28,8 | 7/2,29 | 6,87 | 78,7 | 8,49 | 1,1453 | 113 |
| 40 | 46 | 7/2,89 | 8,67 | 125,9 | 13,58 | 0,7158 | 151 |
| 63 | 72,5 | 7/3,63 | 10,89 | 198,3 | 21,39 | 0,4545 | 200 |
| 100 | 115 | 19/2,78 | 13,9 | 316,3 | 33,95 | 0,2877 | 266 |
| 125 | 144 | 19/3,10 | 15,5 | 395,4 | 42,44 | 0,2302 | 305 |
| 160 | 184 | 19/3,51 | 17,55 | 506,1 | 54,32 | 0,1798 | 355 |
| 200 | 230 | 19/3,93 | 19,65 | 632,7 | 67,91 | 0,1439 | 407 |
| 250 | 288 | 19/4,39 | 21,95 | 790,8 | 84,88 | 0,1151 | 466 |
| 315 | 363 | 37/3,53 | 24,71 | 998,9 | 106,95 | 0,0916 | 535 |
| 400 | 460 | 37/3,98 | 27,86 | 1268,4 | 135,81 | 0,0721 | 618 |
| 450 | 518 | 37/4,22 | 29,54 | 1426,9 | 152,79 | 0,0641 | 663 |
| 500 | 575 | 37/4,45 | 31,15 | 1585,5 | 169,76 | 0,0577 | 706 |
| 560 | 645 | 61/3,67 | 33,03 | 1778,4 | 190,14 | 0,0516 | 755 |
| 630 | 725 | 61/3,89 | 35,01 | 2000,7 | 213,9 | 0,0458 | 809 |
| 710 | 817 | 61/4,13 | 37,17 | 2254,8 | 241,07 | 0,0407 | 866 |
| 800 | 921 | 61/4,38 | 39,42 | 2540,6 | 271,62 | 0,0361 | 928 |
| 900* | 1036 | 91/3,81 | 41,91 | 2861,1 | 305,58 | 0,0321 | 992 |
| 1000* | 1151 | 91/4,01 | 44,11 | 3179 | 339,53 | 0,0289 | 1051 |
| 1120* | 1289 | 91/4,25 | 46,75 | 3560,5 | 380,27 | 0,0258 | 1118 |
| 1250* | 1439 | 91/4,49 | 49,39 | 3973,7 | 424,41 | 0,0231 |
1185
|
Mengapa memilih kami?
OELayanan M/ODM disediakan;
Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
Modal terdaftar $30 juta dan pabrik mencakup area 60.000 m²;
Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
Stok yang cukup dan waktu pengiriman yang paling efisien terjamin;
Layanan pra-penjualan dan purna jual profesional disediakan.
