Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: ISO 9001:2015, ISO 14001:2005, CE;
Nomor model: AAC 100mm²
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bisa dinegosiasikan
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 15-30 Hari
Syarat-syarat pembayaran: L/C, T/T,
Bahan: |
kawat aluminium yang ditarik keras |
Warna Sarung Luar: |
Tidak ada |
Inti: |
Normal atau Disesuaikan |
Panjang drum kabel: |
Kayu |
Berkarakter: |
Konduktor BARE |
Luas Nominal: |
16-1000 meter persegi |
Jaket: |
Tidak ada |
Aplikasi: |
Jalur Atas |
Bahan: |
kawat aluminium yang ditarik keras |
Warna Sarung Luar: |
Tidak ada |
Inti: |
Normal atau Disesuaikan |
Panjang drum kabel: |
Kayu |
Berkarakter: |
Konduktor BARE |
Luas Nominal: |
16-1000 meter persegi |
Jaket: |
Tidak ada |
Aplikasi: |
Jalur Atas |

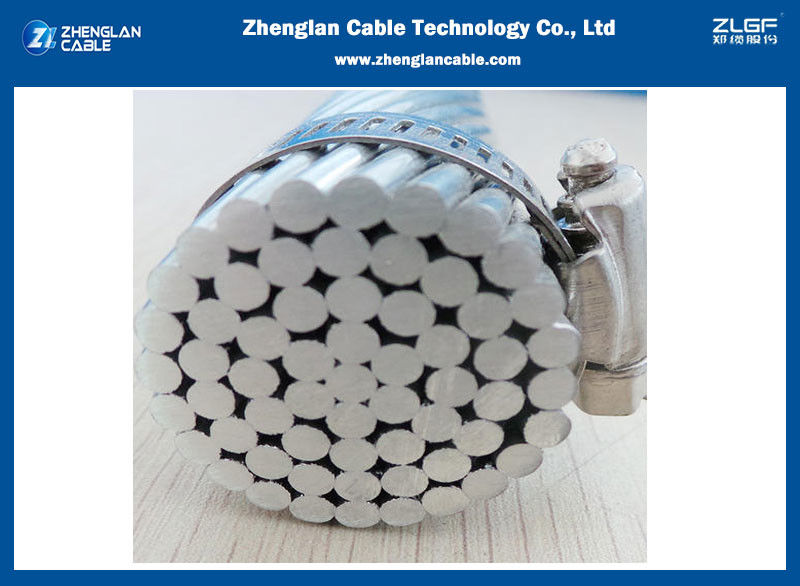

BS215 All Aluminium Conductor 100mm2 AAC
Aplikasi
Konduktor aluminium untai 1350 yang ditampilkan dalam bagian data ini diklasifikasikan sebagai berikut:
Kelas AA Untuk konduktor telanjang yang biasanya digunakan pada jalur udara.
Kelas A Untuk konduktor yang akan dilapisi dengan bahan tahan cuaca dan untuk konduktor telanjang di mana fleksibilitas yang lebih besar diperlukan.
Konduktor untai kompak untuk digunakan dalam aplikasi udara telanjang atau untuk digunakan dengan penutup atau insulasi tahan cuaca juga tersedia.
Kelas mengacu pada untaian dan merupakan indikasi fleksibilitas konduktor relatif, AA adalah yang paling tidak fleksibel, C adalah yang paling fleksibel.
Konstruksi
Kawat paduan aluminium 1350-H19, teruntai secara konsentris.
STANDAR
ASTMB231,BS215 Bagian1,DIN48201,IEC61089
Semua Parameter Konstruksi Konduktor Aluminium
ASTm B 231/B 231m
| Kode | Luas Nominal | Untaian | Keseluruhan Diameter |
Berat | Peringkat Kekuatan |
Listrik Resistansi |
Arus Peringkat* |
|
| AWG&MCM | mm² | No.x mm | mm | Kg/Km | KN | Ω/Km | A | |
| Peachbell | 6 | 13.3 | 7/1.56 | 4.68 | 36.6 | 2.53 | 2.1477 | 75 |
| Rose | 4 | 21.1 | 7/1.96 | 5.88 | 58.2 | 3.91 | 1.3606 | 99 |
| Iris | 2 | 33.6 | 7/2.47 | 7.41 | 92.6 | 5.99 | 0.8567 | 132 |
| Pansy | 1 | 42.4 | 7/2.78 | 8.34 | 116.6 | 7.3 | 0.6763 | 153 |
| 1/0.0 | 53.5 | 7/3.12 | 9.36 | 147.2 | 8.84 | 0.5369 | 176 | |
| Aster | 2/0.0 | 67.4 | 7/3.50 | 10.5 | 185.7 | 11.1 | 0.4267 | 203 |
| Phlox | 3/0.0 | 85 | 7/3.93 | 11.79 | 233.9 | 13.5 | 0.3384 | 234 |
| Oxlip | 4/0.0 | 107.2 | 7/4.42 | 13.26 | 295.2 | 17 | 0.2675 | 270 |
| Valerian | 250 | 126.7 | 19/2.91 | 14.55 | 348.6 | 20.7 | 0.2274 | 299 |
| Tulip | 336.4 | 170.5 | 19/3.38 | 16.9 | 469.5 | 27.3 | 0.1686 | 359 |
| Orchid | 636 | 322.3 | 37/3.33 | 23.31 | 886.9 | 50.4 | 0.0892 | 530 |
| Magnolia | 954 | 483.4 | 37/4.08 | 28.56 | 1331 | 72.6 | 0.0594 | 676 |
IEC 61089
|
Nomor Spesifikasi.
|
Luas penampang nominal mm²
|
Jumlah kawat tunggal
|
Diameter mm |
Berat satuan panjang kg/km
|
Tegangan peringkat resistansi kN
|
Resistansi DC 20℃ Ω/km
|
|
| Kawat tunggal | Kawat teruntai | ||||||
|
10 16 25 40 63 |
10 16 25 40 63 |
7 |
1.35 1.71 2.13 2.7 3.39 |
4.05 5.12 6.40 8.09 10.2 |
27.4 43.8 68.4 109.4 172.3 |
1.95 3.04 4.50 6.80 10.39 |
2.8633 1.7896 1.1453 0.7158 0.4545 |
|
100 125 160 200 250 |
100 125 160 200 250 |
19
|
2.59 2.89 3.27 3.66 4.09 |
12.9 14.5 16.4 18.3 20.5 |
274.8 343.6 439.8 549.7 687.1 |
17.00 21.25 26.40 32.00 40.00 |
0.2877 0.2302 0.1798 0.1439 0.1151 |
|
315 400 450 500 560 |
315 400 450 500 560 |
37 |
3.29 3.71 3.94 4.15 4.39 |
23.0 26.0 27.5 29.0 30.7 |
867.9 1102.0 1239.8 1377.6 1542.9 |
51.97 64.00 72.00 80.00 89.60 |
1.0916 0.0721 0.0641 0.0577 0.0515 |
|
630 710 800 900 1000 |
630 710 800 900 1000 |
61 |
3.63 3.85 4.09 4.33 4.57 |
32.6 34.6 36.8 39.0 41.1 |
1738.3 1959.1 2207.4 2483.3 2759.2 |
100.80 113.60 128.00 144.00 160.00 |
0.0458 0.0407 0.0361 0.0321 0.0289 |
|
1120 1250 1400 1500 |
1120 1250 1400 1500 |
91 |
3.96 4.18 4.43 4.58 |
43.5 46.0 48.7 50.4 |
3093.5 3452.6 3866.9 4143.1 |
179.2 200.00 224.00 240.00 |
0.0258 0.0231 0.0207 0.0193 |
