Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: ISO 9001:2015，ISO 14001:2005; CCC
Nomor model: Kabel berinsulasi overhead 11kv saluran transmisi daya overhead 3x120+1x50sqmm IEC60502-2 kabel laya
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1000M
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu besi atau sesuai kebutuhan
Waktu pengiriman: 10 Hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 15.000 KM/Tahun
Bahan isolasi: |
XLPE |
Bahan konduktor: |
Aluminium, paduan aluminium, acsr |
Aplikasi: |
Atas |
Kualitas: |
Tes 100% |
Standar: |
GB/T 12527-2008, IEC60502-1 |
Struktur: |
AL/SC/XLPE/SC/CTS/PVC, AL/SC/XLPE/SC/CTS/PE, |
Voltase: |
6.35/11kV |
Pelabuhan: |
Qingdao atau Shanghai |
Bahan isolasi: |
XLPE |
Bahan konduktor: |
Aluminium, paduan aluminium, acsr |
Aplikasi: |
Atas |
Kualitas: |
Tes 100% |
Standar: |
GB/T 12527-2008, IEC60502-1 |
Struktur: |
AL/SC/XLPE/SC/CTS/PVC, AL/SC/XLPE/SC/CTS/PE, |
Voltase: |
6.35/11kV |
Pelabuhan: |
Qingdao atau Shanghai |
Kabel berinsulasi udara 11kv jalur transmisi daya udara 3x120+1x50mm persegi IEC60502-2 kabel layanan udara DESKRIPSI
Konduktor aluminium terpilin padat melingkar, berinsulasi XLPE, berselubung pita tembaga dan berselubung luar PVC. Tiga kabel inti tunggal berinsulasi XLPE dan berselubung pita tembaga dibundel di sekitar kawat baja galvanis dalam lilitan kanan.
Kabel berinsulasi udara 11kv jalur transmisi daya udara 3x120+1x50mm persegi IEC60502-2 kabel layanan udara KONSTRUKSI
l Konduktor Konduktor fasa adalah aluminium H68 terpilin padat melingkar sesuai Bs2627.
2 Selubung konduktor Lapisan ekstrusi senyawa semikonduktif.
3 Isolasi XLPE (polietilen ikatan silang) diberi nilai 91.C.
4 Selubung isolasi
Bagian non-logam: Lapisan ekstrusi senyawa semikonduktif.
Bagian logam: Selubung pita tembaga ( SCT ).
5 Warna identifikasi inti Pita merah, kuning, dan biru harus diaplikasikan di antara bagian non-logam dan logam isolasi
selubung.
6 Pemisah Pita laminasi polipropilena.
7 Selubung luar PVC tipe sT2 sesuai IEC 61512 warna hitam. Selubung luar harus dicetak dengan angka l, 2, 3 yang sesuai
dengan fasa merah, kuning, biru.
8 Kawat penyangga Kawat penyangga harus terdiri dari kawat baja galvanis terpilin
9 Perakitan Tiga kabel inti tunggal berinsulasi XLPE dan berselubung kawat tembaga dibundel di sekitar kawat baja galvanis dalam lilitan kanan (Z).
Kabel berinsulasi udara 11kv jalur transmisi daya udara 3x120+1x50mm persegi IEC60502-2 kabel layanan udara Data teknis
Konduktor fasa
| Luas penampang nominal | mm2 | 50 | 70 | 95 | 120 | 150 | l85 | 241 |
| Jumlah inti | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Jumlah kawat minimum | 6 | 12 | 15 | 15 | 15 | 30 | 30 | |
| Diameter nominal konduktor | mm | 8.l | 9.7 | 11.5 | 12.9 | l4.3 | 16.1 | l8.4 |
| Ketebalan nominal isolasi XLPE | mm | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| Ketebalan perkiraan selubung pita tembaga logam | mm | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 |
| Ketebalan nominal selubung luar | mm | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Diameter nominal di atas selubung | mm | 23.0 | 24.6 | 26.3 | 27.8 | 29.2 | 30.9 | 33.3 |
| Resistansi dc maks. pada 20°C | ohm.km | 1.64l | 1.443 | 0.320 | 0.253 | 0.206 | 1.l64 | 0.125 |
| Kapasitas arus gangguan tanah selubung logam pada | ||||||||
| -1 detik ( 1 Inti ) | kA | 1.57 | 1.72 | l.88 | 2.01 | 2.l4 | 2.30 | 2.52 |
| -3 detik ( 1 Inti ) | kA | 0.90 | 0.99 | l.18 | 1.16 | 1.23 | 1.33 | l.45 |
Messenger - Kawat baja galvanis
| Luas penampang nominal | mm2 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Pilinan | No..mm | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 | 7.3.l5 |
| Arah lapisan terluar | Kanan ( Z ) | |||||||
| Diameter keseluruhan | mm | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 | 9.45 |
| Beban putus minimum | kg | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 | 6270 |
Kabel selesai
| Diameter keseluruhan perkiraan | mm | 55 | 59 | 62 | 65 | 67 | 71 | 75 |
| Berat kabel perkiraan | kg.km | 2541 | 2891 | 3300 | 3660 | 4141 | 4541 | 5290 |
| Panjang kemasan | m.drum | 500 | 500 | 500 | 500 | 500 | 500 | 500 |

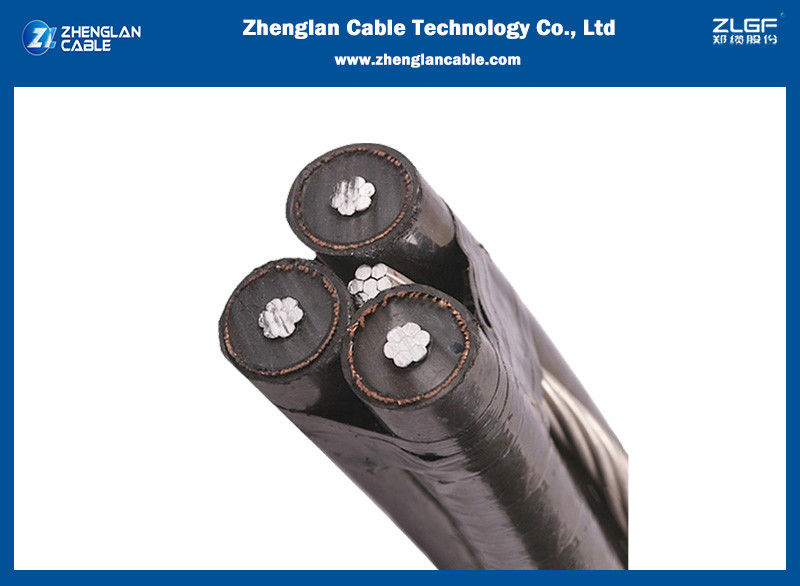

Kabel berinsulasi udara 11kv jalur transmisi daya udara 3x120+1x50mm persegi IEC60502-2 kabel layanan udara gambar
Tentang Zhenglan Cable Technology Co., Ltd
Zhenglan Cable Technology CO., Ltd., sebelumnya dikenal sebagai HENAN Zhengzhou Cable Co., Ltd., adalah salah satu perusahaan tulang punggung skala besar dalam industri kawat dan kabel Tiongkok. Modal terdaftar perusahaan adalah sekitar 4 juta 6 ribu yuan dan kantor pusatnya berlokasi di lantai 49 Menara Selatan Greenland Center stasiun kereta api Zhengzhou (Menara Kembar Petronas). Pabrik berlokasi di Taman Industri Sains dan Teknologi Kabel Zhengzhou di area industri Wuzhi. Ini adalah taman industri modern yang mengintegrasikan teknologi penelitian dan pengembangan canggih dan teknologi produksi.
FAQ
Apakah perusahaan Anda pabrik atau perusahaan dagang?
Pabrik, lebih dari 20 tahun di Tiongkok
Berapa lama saya bisa berharap untuk mendapatkan sampel?
Setelah Anda membayar biaya pengiriman dan mengirimkan file yang dikonfirmasi kepada kami, sampel akan siap dikirim dalam 3-7 hari. Sampel akan dikirimkan kepada Anda melalui ekspres dan tiba dalam 3~7 hari. Anda dapat menggunakan akun ekspres Anda sendiri atau membayar kami di muka jika Anda tidak memiliki akun.
Apa syarat pembayaran Anda?
Kami biasanya menerima T/T 30% deposit, 70% saldo sebelum pengiriman sebagai syarat pembayaran utama, dan pembayaran lain juga dapat dinegosiasikan. Jaminan perdagangan di juga tersedia.
Berapa waktu pengiriman?
Pemesanan sampel membutuhkan 3~5 hari. Pesanan formal tergantung pada kuantitas. Biasanya membutuhkan 7-30 hari setelah menerima pembayaran Anda.
Apa MOQ Anda?
Umumnya adalah 5000m.
