120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182
120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182
120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182
120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182

120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: ISO 9001:2020, ISO 14001:2020

Nomor model: Konduktor ACSR telanjang 120/20sqmm EN50182

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Perundingan

Harga: Bisa dinegosiasikan

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: 5-10 hari

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 21ton/hari

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk
Menyoroti:

120/20 Sqmm ACSR Kabel Konduktor

,

EN50182 Kabel konduktor ACSR

,

Kabel konduktor acsr 120/20 mm persegi

Bahan:
AL/BAJA
Standar:
IEC61089, En50182
Inti:
Normal atau Disesuaikan
Berkarakter:
Konduktor BARE
Aplikasi:
Penggunaan transmisi overhead
Area Total:
18.7~1211
Pelabuhan:
shanghai atau qingdao
Bahan:
AL/BAJA
Standar:
IEC61089, En50182
Inti:
Normal atau Disesuaikan
Berkarakter:
Konduktor BARE
Aplikasi:
Penggunaan transmisi overhead
Area Total:
18.7~1211
Pelabuhan:
shanghai atau qingdao
120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182

Kabel Listrik Telanjang Overhead ACSR Bahan Aluminium Baja 100% Teruji ISO 14001:2005 120/20sqmm EN50182



Konduktor ACSR APLIKASI

Konduktor ACSR banyak digunakan untuk transmisi daya listrik jarak jauh, karena ideal untuk bentang jalur overhead yang panjang. Konduktor ini juga digunakan sebagai penopang kabel listrik overhead.



Konduktor ACSR STANDAR

Desain dasar sesuai standar BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.



Catatan: Nilai rating arus yang disebutkan dalam Tabel di atas didasarkan pada kecepatan angin 0,6 meter/detik, radiasi panas matahari 1200 watt/meter persegi, suhu ambien 50° C & suhu konduktor 80°C.

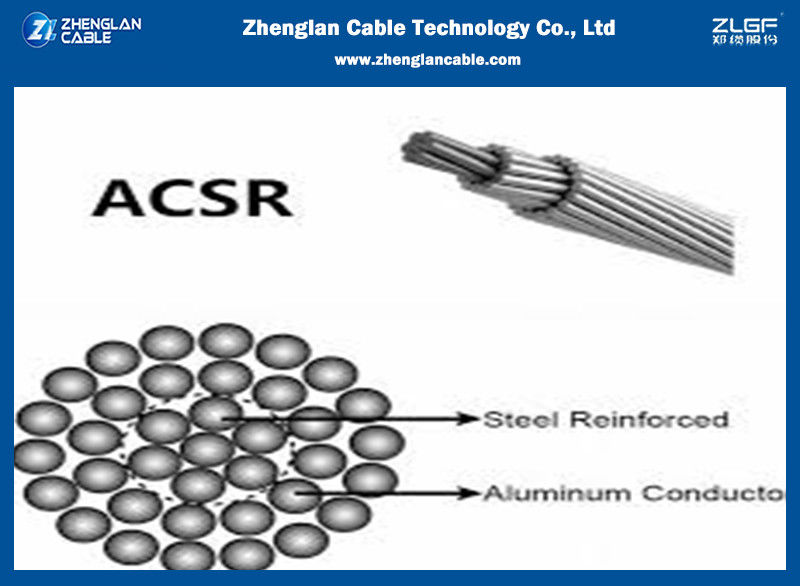

Konduktor ACSR KONSTRUKSI

Konduktor ACSR dibentuk dari beberapa kawat aluminium dan baja galvanis, yang dipilin dalam lapisan konsentris. Kawat atau kawat yang membentuk inti, terbuat dari baja galvanis dan lapisan luar atau lapisan, terbuat dari aluminium. Inti baja galvanis biasanya terdiri dari 1, 7 atau 19 kawat. Diameter kawat baja dan aluminium bisa sama, atau berbeda.

Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang dibutuhkan untuk aplikasi tertentu dapat dicapai. U. T. S. yang lebih tinggi dapat diperoleh, dengan meningkatkan kandungan baja, dan kapasitas pengangkut arus yang lebih tinggi dengan meningkatkan kandungan aluminium.



Konduktor ACSR PROPERTI LISTRIK

densitas@20ºC Aluminium: 2,703 kg/dm
Baja Galvanis: 7,80 kg/dm
Koefisien Suhu@20°C Aluminium: 0,00403 (°C)
resistivitas@20°C Aluminium: Seharusnya tidak melebihi 0,028264

Ekspansi Linear



 Aluminium: 23 x10 (°C)
Baja Galvanis: 11,5 x10 (1/°C)



KONDISI LAYANAN

Suhu Ambien -5°C - 50°C
Tekanan Angin 80 – 130kg/m
Akselerasi Seismik 0,12 - 0,05g
Tingkat Isokeraunik 10 – 18
Kelembaban Relatif 5 – 100%



Konduktor ACSR DATA TEKNIS

Jumlah Kawat Modulus Elastisitas Koefisien Ekspansi Linear
AL BAJA Kg/mm2 Lb/in2 1/Cº 1/Fº
6 1 81 11,5 x106 19,1 x10-6 10,6 x10-6
6 7 77 11,0 x106 19,8 x10-6 11,0 x10-6
12 7 107 15,2 x106 15,3 x10-6 8,5 x10-6
18 1 67 9,5 x106 21,2 x10-6 11,8 x10-6
24 7 74 10,5 x106 19,6 x10-6 10,9 x10-6
26 7 77 10,9 x106 18,9 x10-6 10,5 x10-6
28 7 79 11,2 x106 18,4 x10-6 10,2 x10-6
30 7 82 11,6 x106 17,8 x10-6 9,9 x10-6
30 19 80 11,4 x106 18,0 x10-6 10,0 x10-6
32 19 82 11,7 x106 17,5 x10-6 9,7 x10-6
54 7 70 9,9 x106 19,3 x10-6 10,7 x10-6
54 19 68 9,7 x106 19,4 x10-6 10,8 x10-6



Konduktor ACSR telanjang 120/20mm persegi (AL-26/2,44mm, St-7/1,9mm) EN50182 lembar data teknis

120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182 0

PARAMETER KONSTRUKSI

• IEC 60189

Kode Luas Nominal Pilinan Diameter Keseluruhan Berat Beban Putus Resistansi Listrik @20° Rating Arus*
  AL BAJA TOTAL AL BAJA
  mm2 mm2 mm2 No.xmm No.xmm mm Kg/Km KN Ω/Km A
16 16 2,67 18,7 6/1,84 1/1,84 5,52 64,6 6,08 1,7934 85
25 25 4,17 29,2 6/2,30 1/2,30 6,9 100,9 9,13 1,1478 112
40 40 6,67 46,7 6/2,91 1/2,91 8,73 161,5 14,4 0,7174 150
63 63 10,5 73,5 6/3,66 1/3,66 10,98 254,4 21,63 0,4555 198
100 100 16,7 117 6/4,61 1/4,61 13,83 403,8 34,33 0,2869 263
125 125 6,94 132 18/2,97 1/2,97 14,85 397,9 29,17 0,2304 299
125 125 20,4 145 26/2,47 7/1,92 15,64 503,9 45,69 0,231 302
160 160 8,89 169 18/3,36 1/3,36 16,8 509,3 36,18 0,18 347
160 160 26,1 186 26/2,80 7/2,18 17,74 644,9 57,69 0,1805 351
200 200 11,1 211 18/3,76 1/3,76 18,8 636,7 44,22 0,144 398
200 200 32,6 233 26/3,13 7/2,43 19,81 806,2 70,13 0,1444 402
250 250 24,6 275 22/3,80 7/2,11 21,53 880,6 68,72 0,1154 458
250 250 40,7 291 26/3,50 7/2,72 22,16 1007,7 87,67 0,1155 461
315 315 21,8 337 45/2,99 7/1,99 23,91 1039,6 79,03 0,0917 526
315 315 51,3 366 26/3,93 7/3,05 24,87 1269,7 106,83 0,0917 530
400 400 27,7 428 45/3,36 7/2,24 26,88 1320,1 98,36 0,0722 607
400 400 51,9 452 54/3,07 7/3,07 27,63 1510,3 123,04 0,0723 610
450 450 31,1 481 45/3,57 7/2,38 28,56 1485,2 107,47 0,0642 651
450 450 58,3 508 54/3,26 7/3,26 29,34 1699,1 138,42 0,0643 655
500 500 34,6 535 45/3,76 7/2,51 30,09 1650,2 119,41 0,0578 693
500 500 64,8 565 54/3,43 7/3,43 30,87 1887,9 153,8 0,0578 697
560 560 38,7 599 45/3,98 7/2,65 31,83 1848,2 133,74 0,0516 741
560* 560 70,9 631 54/3,63 19/2,18 32,68 2103,4 172,59 0,0516 745
630 630 43,6 674 45/4,22 7/2,81 33,75 2079,2 150,45 0,0459 794
630* 630 79,8 710 54/3,85 19/2,31 34,65 2366,3 191,77 0,0459 798
710 710 49,1 759 45/4,48 7/2,99 35,85 2343,2 169,56 0,0407 851
710* 710 89,9 800 54/4,09 19/2,45 36,79 2666,8 216,12 0,0407 856
800* 800 34,6 835 72/3,76 7/2,51 37,61 2480,2 167,41 0,0361 910
800* 800 66,7 867 84/3,48 7/3,48 38,28 2732,7 205,33 0,0362 912
800* 800 101 901 54/4,34 19/2,61 39,09 3004,9 243,52 0,0362 916
900* 900 38,9 939 72/3,99 7/2,66 39,9 2790,2 188,33 0,0321 972
900* 900 75 975 84/3,69 7/3,69 40,59 3074,2 226,5 0,0322 974
1000* 1000 43,2 1043 72/4,21 7/2,80 42,08 3100,3 209,26 0,0289 1031
1120* 1120 47,3 1167 72/4,45 19/1,78 44,5 3464,9 234,53 0,0258 1096
1120* 1120 91,2 1211 84/4,12 19/2,47 45,31 3811,5 283,17 0,0258 1100
1250* 1250 102 1352 84/4,35 19/2,61 47,85 4253,9 316,04 0,0232 1165
1250* 1250 52,8 1303 72/4,70 19/1,88 47 3867,1 261,75 0,0231 1163
1120* 1120 91,2 1211 84/4,12 19/2,47 45,31 3811,5 283,17 0,0258 1100



Konduktor ACSR telanjang 120/20mm persegi (AL-26/2,44mm, St-7/1,9mm) EN50182 gambar

120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182 1

120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182 2

120/20 Sqmm ACSR Kabel Konduktor 100% Diuji ISO 14001:2005 EN50182 3

Mengapa memilih kami?

  • OELayanan M/ODM disediakan;
  • Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
  • Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
  • Modal terdaftar $30 juta dan pabrik mencakup area 60.000 m²;
  • Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
  • Stok yang cukup dan waktu pengiriman paling efisien terjamin;
  • Layanan pra-penjualan dan purna jual profesional disediakan.

Cakupan produk utama Zhenglan Cable Technology Co., Ltd

Produk utama kami adalah
konduktor telanjang untuk jalur transmisi overhead (ACSR, AAC, AAAC dll)
konduktor berisolasi untuk jalur transmisi overhead 1-35kv
kabel daya LV (tegangan rendah) berisolasi PVC/XLPE/PE 0,6/1kv, 1,8/3kv untuk distribusi daya, berpelindung atau tidak berpelindung
kabel daya MV (tegangan menengah) berisolasi XLPE 3,6/6kv, 6/10kv, 8,7/10kv, 8,7/15kv, 12/20kv, 21/35kv, 26/35kv untuk distribusi daya, berpelindung atau tidak berpelindung;
kabel kontrol, kabel rumah 300/300V, 300/500V, 450/750V
