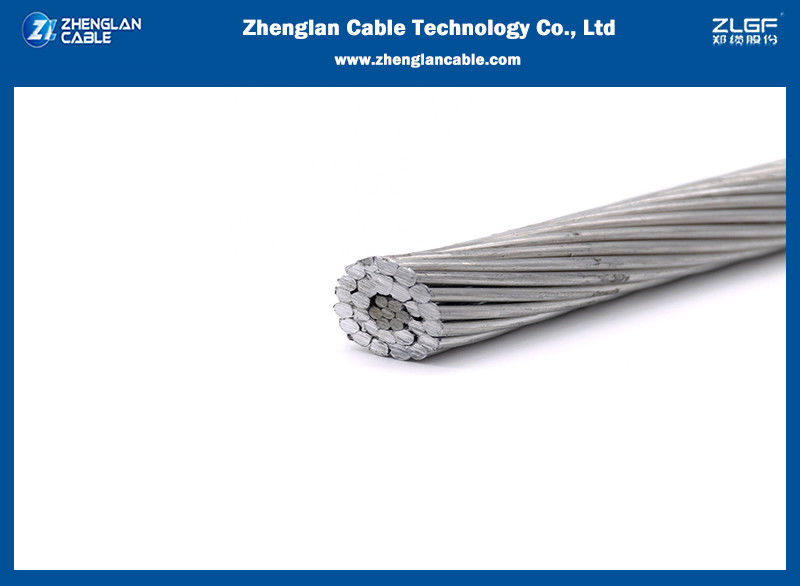

Aluminium telanjang Konduktor Transmisi ACSR Duck Konduktor 16 ~ 1250mm IEC61089

Name: Aluminium telanjang Konduktor Transmisi ACSR Duck Konduktor 16 ~ 1250mm IEC61089
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Konduktor ACSR Telanjang
Price: 49.10 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: ISO 9001:2020, ISO 14001:2020

Nomor model: Konduktor ACSR Telanjang

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Perundingan

Harga: Bisa dinegosiasikan

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: 5-15 hari

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: Perundingan

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                            Konduktor Aluminium Telanjang Lini transmisi ACSR konduktor bebek Berdasarkan Standar 16 ~ 1250mm IEC61089, IEC61089 ACSR Konduktor bebek, 1250mm ACSR Duck Conductor


Bahan:	AL/BAJA	Standar:	IEC61089, En50182
Inti:	Normal atau Disesuaikan	Berkarakter:	Konduktor BARE
Aplikasi:	Penggunaan transmisi overhead	Area Total:	16~1250mm
Pelabuhan:	shanghai atau qingdao

Bahan:	AL/BAJA
Standar:	IEC61089, En50182
Inti:	Normal atau Disesuaikan
Berkarakter:	Konduktor BARE
Aplikasi:	Penggunaan transmisi overhead
Area Total:	16~1250mm
Pelabuhan:	shanghai atau qingdao

Aluminium telanjang Konduktor Transmisi ACSR Duck Konduktor 16 ~ 1250mm IEC61089

Konduktor Aluminium Telanjang Lini transmisi ACSR konduktor bebek Berdasarkan Standar 16 ~ 1250mm IEC61089

Konduktor ACSRAplikasi

Konduktor ACSR banyak digunakan untuk transmisi listrik jarak jauh, karena mereka ideal untuk saluran udara panjang.Mereka juga digunakan sebagai utusan untuk mendukung kabel listrik atas.

Untaian
Saat memilih kawat bergaris, penting untuk menentukan jumlah untaian yang membentuk konduktor.Kabel konduktor biasanya memiliki setidaknya 7 helai: satu di tengah dengan 6 untaian sekitarnya. kabel yang lebih fleksibel umumnya memiliki 19, 37, atau 49 untaian. kabel yang sangat besar, atau yang diproduksi untuk aplikasi yang sangat fleksibeldapat memiliki 70 atau lebih untaian.

Catatan:Nilai arus nominal yang disebutkan dalam tabel di atas didasarkan pada kecepatan angin 0,6 meter/detik, radiasi panas matahari 1200 watt/meter2,suhu lingkungan 50°C & suhu konduktor 80°C.

Konduktor ACSRKonstruksi

Konduktor ACSR terbentuk dari beberapa kawat aluminium dan baja galvanis, yang terikat dalam lapisan konsentris.terbuat dari baja galvanis dan lapisan luar atau lapisan, adalah aluminium. inti baja galvanis biasanya terdiri dari 1, 7 atau 19 kawat. diameter kawat baja dan aluminium dapat sama, atau berbeda.

Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang diperlukan untuk setiap aplikasi tertentu dapat dicapai.dan kapasitas pembawa arus yang lebih tinggi dengan meningkatkan kandungan aluminium.

Konduktor ACSRProperti Listrik

kepadatan @ 20oC	Aluminium: 2,703 kg/dm
kepadatan @ 20oC	Baja Galvanis: 7,80 kg/dm
Koefisien suhu @20°C	Aluminium: 0,00403 (°C)
resistivitas @ 20°C	Aluminium: Tidak boleh melebihi 0.028264
Expansivity linier	Aluminium: 23 x10 (°C)
Expansivity linier	Baja Galvanis: 11,5 x10 (1/°C)

Persyaratan Layanan

Suhu Lingkungan	-5°C - 50°C
Tekanan Angin	80 130 kg/m
Percepatan Seismik	0.12 - 0,05 g
Tingkat isokeraunik	10 18
Kelembaban relatif	5 ️ 100%

Konduktor ACSRDATA TEKNIS

Jumlah Kabel		Modul Elastisitas		Koefisien ekspansi linier
AL	Baja	Kg/mm2	Lb/in2	1/Co	1/Fo
6	1	81	11.5 x10⁶	19.1 x10^{- 6}	10.6 x10^{- 6}
6	7	77	11.0 x10⁶	19.8 x10^{- 6}	11.0 x10^{- 6}
12	7	107	15.2 x10⁶	15.3 x10^{- 6}	8.5 x10^{- 6}
18	1	67	9.5 x10⁶	21.2 x10^{- 6}	11.8 x10^{- 6}
24	7	74	10.5 x10⁶	19.6 x10^{- 6}	10.9 x10^{- 6}
26	7	77	10.9 x10⁶	18.9 x10^{- 6}	10.5 x10^{- 6}
28	7	79	11.2 x10⁶	18.4 x10^{- 6}	10.2 x10^{- 6}
30	7	82	11.6 x10⁶	17.8 x10^{- 6}	9.9 x10^{- 6}
30	19	80	11.4 x10⁶	18.0 x10^{- 6}	10.0 x10^{- 6}
32	19	82	11.7 x10⁶	17.5 x10^{- 6}	9.7 x10^{- 6}
54	7	70	9.9 x10⁶	19.3 x10^{- 6}	10.7 x10^{- 6}
54	19	68	9.7 x10⁶	19.4 x10^{- 6}	10.8 x10^{- 6}

Konduktor ACSR telanjang Skunk (AL-12/2.59mm, St-7/2.59mm) Lembar data teknis EN50182

Standar Inggris EN 50182: 2001
Kode	Kode Lama	Daerah			No. kabel		Diameter kawat		Diameter		Massa per satuan	Kekuatan Nominal	Resistensi DC
		AL	Baja	Total	AL	Baja	AL	Baja	Inti	Kondisi.	Panjang
		mm²	2 mm	2 mm			mm	mm	mm	mm	kg/km	kN	Q/km
11-AL1/2-ST1A	MOLE	10.6	1.77	12.4	6	1	1.5	1.5	1.5	4.5	42.8	4.14	2.7027
21-AL1/3-ST1A	Squirrel	21	3.5	24.5	6	1	2.11	2.11	2.11	6.33	84.7	7.87	1.3659
26-AL1/4-ST1A	GOPHER	26.2	4.37	30.6	6	1	2.36	2.36	2.36	7.08	106	9.58	1.0919
32-AL1 巧-ST1A	SANGKAL	31.6	5.27	36.9	6	1	2.59	2.59	2.59	7.77	127.6	11.38	0.9065
37-AL1/6-ST1A	FOX	36.7	6.11	42.8	6	1	2.79	2.79	2.79	8.37	148.1	13.21	0.7812
42-AL1/7-ST1A	FERRET	42.4	7.07	49.5	6	1	3	3	3	9	171.2	15.27	0.6757
53-AL1/9-ST1A	Kelinci	52.9	8.81	61.7	6	1	3.35	3.35	3.35	10.1	213.5	18.42	0.5419
63-AL1/11-ST1A	MINK	63.1	10.5	73.6	6	1	3.66	3.66	3.66	11	254.9	21.67	0.454
63-AL1/37-ST1A	TANAMAN	63.2	36.9	100.1	12	7	2.59	2.59	7.77	13	463	52.79	0.4568
75-AL1/13-ST1A	BABER	75	12.5	87.5	6	1	3.99	3.99	3.99	12	302.9	25.76	0.382
73-AL1/43-ST1A	Kuda	73.4	42.8	116.2	12	7	2.79	2.79	8.37	14	537.3	61.26	0.3936
79-AL1/13-ST1A	RACOON	78.8	13.1	92	6	1	4.09	4.09	4.09	12.3	318.3	27.06	0.3635
84-AL1/14-ST1A	Setelah	83.9	14	97.9	6	1	4.22	4.22	4.22	12.7	338.8	28.81	0.3415
95-AL1/16-ST1A	CAT	95.4	15.9	111.3	6	1	4.5	4.5	4.5	13.5	385.3	32.76	0.3003
105-AL1/17-ST1A	Rambut	105	17.5	122.5	6	1	4.72	4.72	4.72	14.2	423.8	36.04	0.273
105-AL1/14-ST1A	Anjing	105	13.6	118.5	6	7	1.57	1.57	4.71	14.2	394	32.65	0.2733
132-AL1/20-ST1A	Coyote	131.7	20.1	151.8	26	7	1.91	1.91	5.73	15.9	520.7	45.86	0.2192
132-AL1/7-ST1A	COUGAR	131.5	7.31	138.8	18	1	3.05	3.05	3.05	15.3	418.8	29.74	0.2188
131-AL1/31-ST1A	Harimau	131.2	30.6	161.9	30	7	2.36	2.36	7.08	16.5	602.2	57.87	0.2202
158-AL1/37-ST1A	Serigala	158.1	36.9	194.9	30	7	2.59	2.59	7.77	18.1	725.3	68.91	0.1829
159-AL1/9-ST1A	DINGO	158.7	8.81	167.5	18	1	3.35	3.35	3.35	16.8	505.2	35.87	0.1814
183-AL1/43-ST1A	LYNX	183.4	42.8	226.2	30	7	2.79	2.79	8.37	19.5	841.6	79.97	0.1576
184-AL1/10-ST1A	CARACAL	184.2	10.2	194.5	18	1	3.61	3.61	3.61	18.1	586.7	40.74	0.1562
212-AL1/49-ST1A	Panther	212.1	49.5	261.5	30	7	3	3	9	21	973.1	92.46	0.1363
211-AL1/12-ST1A	JAGUAR	210.6	11.7	222.3	18	1	3.86	3.86	3.86	19.3	670.8	46.57	0.1366
238-AL1/56-ST1A	Singa	238.3	55.6	293.9	30	7	3.18	3.18	9.54	22.3	1093.4	100.47	0.1213
264-AL1/62-ST1A	Beruang	264.4	61.7	326.1	30	7	3.35	3.35	10.1	23.5	1213.4	111.5	0.1093
324-AL1/76-STA	Kambing	324.3	75.7	400	30	7	3.71	3.71	11.1	26	1488.2	135.13	0.0891
375-AL1/88-ST1A	Domba	375.1	87.5	462.6	30	7	3.99	3.99	12	27.9	1721.3	156.3	0.0771
374-AL1/48-ST1A	Antelope	374.1	48.5	422.6	54	7	2.97	2.97	8.91	26.7	1413.8	118.88	0.0773
382-AL1/49-ST1A	BISON	381.7	49.5	431.2	54	7	3	3	9	27	1442.5	121.3	0.0758

Parameter Konstruksi

• IEC 60189

Kode	Wilayah nominal			Penarikan		Diameter keseluruhan	Berat badan	Memutus Beban	Resistensi listrik @20°	Peringkat Saat Ini*
	AL	Baja	Total	AL	Baja
	mm2	mm2	mm2	Tidak, tidak.^x.mm	Tidak, tidak.^x.mm	mm	Kg/Km	KN:	Ω/Km	A
16	16	2.67	18.7	6/1.84	1/1.84	5.52	64.6	6.08	1.7934	85
25	25	4.17	29.2	6/2.30	Setengah.30	6.9	100.9	9.13	1.1478	112
40	40	6.67	46.7	6/2.91	Setengah.91	8.73	161.5	14.4	0.7174	150
63	63	10.5	73.5	6/3.66	1/3.66	10.98	254.4	21.63	0.4555	198
100	100	16.7	117	6/4.61	1/4.61	13.83	403.8	34.33	0.2869	263
125	125	6.94	132	18/2.97	Setengah.97	14.85	397.9	29.17	0.2304	299
125	125	20.4	145	26/2.47	7/1.92	15.64	503.9	45.69	0.231	302
160	160	8.89	169	18/3.36	1/3.36	16.8	509.3	36.18	0.18	347
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805	351
200	200	11.1	211	18/3.76	1/3.76	18.8	636.7	44.22	0.144	398
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444	402
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154	458
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155	461
315	315	21.8	337	45/2.99	7/1.99	23.91	1039.6	79.03	0.0917	526
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917	530
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722	607
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723	610
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642	651
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643	655
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578	693
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578	697
560	560	38.7	599	45/3.98	7/2.65	31.83	1848.2	133.74	0.0516	741
560*	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516	745
630	630	43.6	674	45/4.22	7/2.81	33.75	2079.2	150.45	0.0459	794
630*	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459	798
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407	851
710*	710	89.9	800	54/4.09	19/2.45	36.79	2666.8	216.12	0.0407	856
800*	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361	910
800*	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362	912
800*	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362	916
900*	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321	972
900*	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322	974
1000*	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289	1031
1120*	1120	47.3	1167	72/4.45	19/1.78	44.5	3464.9	234.53	0.0258	1096
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
1250*	1250	102	1352	84/4.35	19/2.61	47.85	4253.9	316.04	0.0232	1165
1250*	1250	52.8	1303	72/4.70	19/1.88	47	3867.1	261.75	0.0231	1163
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100

Konduktor ACSR telanjang Skunk (AL-12/2.59mm, St-7/2.59mm) gambar EN50182

Aluminium telanjang Konduktor Transmisi ACSR Duck Konduktor 16 ~ 1250mm IEC61089 0

Aluminium telanjang Konduktor Transmisi ACSR Duck Konduktor 16 ~ 1250mm IEC61089 1

Aluminium telanjang Konduktor Transmisi ACSR Duck Konduktor 16 ~ 1250mm IEC61089 2

Alasan Anda memilih kami:
Kami adalah profesional pemasok kabel selama lebih dari 10 tahun.
Tidak hanya menyediakan produk berkualitas baik, tetapi juga melayani Anda dengan baik.
Kami memiliki efisiensi kerja yang tinggi.
Jika Anda tertarik, jangan ragu untuk menghubungi kami. Setiap pertanyaan akan disambut.
