Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan Cable
Sertifikasi: ISO; CE; CCC
Nomor model: ACSR
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bisa dinegosiasikan
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, sesuai permintaan pelanggan
Waktu pengiriman: 10-15 Hari
Syarat-syarat pembayaran: T/T, L/C, Western Union
Menyediakan kemampuan: 82.000KM/Tahun
Bahan: |
Inti Aluminium/Baja |
Warna Sarung Luar: |
Tidak ada |
Inti: |
Baja |
Panjang drum kabel: |
Sesuai kebutuhan pelanggan |
Jenis Kabel: |
Konduktor Telanjang Di Atas |
Pelabuhan Keberangkatan: |
Qingdao atau Shanghai |
Standar:: |
BS IEC ASTM DIN GB |
Bahan: |
Inti Aluminium/Baja |
Warna Sarung Luar: |
Tidak ada |
Inti: |
Baja |
Panjang drum kabel: |
Sesuai kebutuhan pelanggan |
Jenis Kabel: |
Konduktor Telanjang Di Atas |
Pelabuhan Keberangkatan: |
Qingdao atau Shanghai |
Standar:: |
BS IEC ASTM DIN GB |

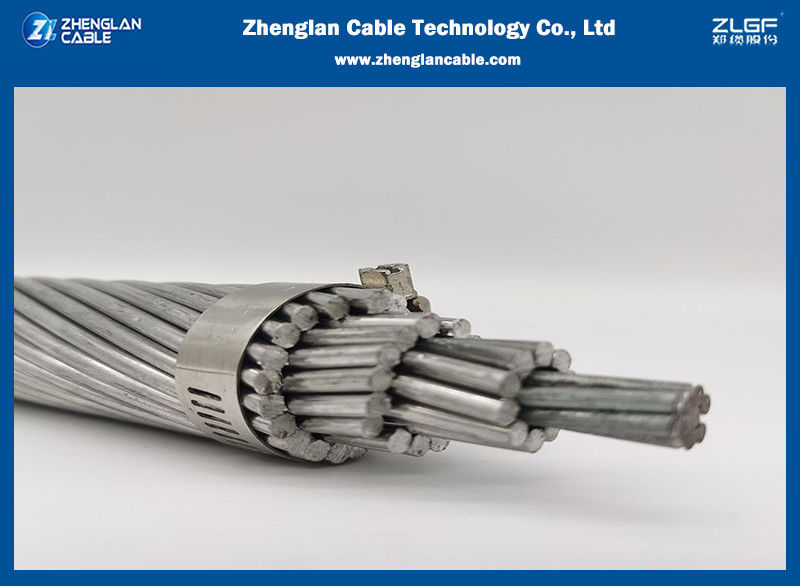

Konduktor telanjang overhead ACSR Aluminium Baja Bertulang
APLIKASI
Dealer Konduktor ACSR yang memiliki berbagai kekuatan tarik sesuai kebutuhan Klien. Memiliki ketahanan korosi yang lebih baik dan rasio kekuatan terhadap berat yang lebih baik serta konduktivitas listrik yang ditingkatkan
STANDAR
Desain dasarStandar Internasional termasuk ASTM, BS, DIN, IEC, NFC dll.standar.
KONSTRUKSI
ACSR adalah konduktor yang terpilin secara konsentris terdiri dari satu atau lebih lapisan kawat aluminium keras 1350H19 yang dipilin dengan inti baja berlapis berkekuatan tinggi. Inti dapat berupa kawat tunggal atau terpilin tergantung ukurannya.
Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang dibutuhkan untuk aplikasi tertentu dapat dicapai. U. T. S. yang lebih tinggi dapat diperoleh, dengan meningkatkan kandungan baja, dan kapasitas pengangkutan arus yang lebih tinggi dengan meningkatkan kandungan aluminium.
DATA TEKNIS
PARAMETER KONSTRUKSI
IEC 60189
| Kode | Luas Nominal | Pilinan | Diameter Keseluruhan | Berat | Beban Putus | Resistansi Listrik @20° | Rating Arus* | |||
| AL | BAJA | TOTAL | AL | BAJA | ||||||
| mm2 | mm2 | mm2 | No.xmm | No.xmm | mm | Kg/Km | KN | Ω/Km | A | |
| 16 | 16 | 2.67 | 18.7 | 6/1.84 | 1/1.84 | 5.52 | 64.6 | 6.08 | 1.7934 | 85 |
| 25 | 25 | 4.17 | 29.2 | 6/2.30 | 1/2.30 | 6.9 | 100.9 | 9.13 | 1.1478 | 112 |
| 40 | 40 | 6.67 | 46.7 | 6/2.91 | 1/2.91 | 8.73 | 161.5 | 14.4 | 0.7174 | 150 |
| 63 | 63 | 10.5 | 73.5 | 6/3.66 | 1/3.66 | 10.98 | 254.4 | 21.63 | 0.4555 | 198 |
| 100 | 100 | 16.7 | 117 | 6/4.61 | 1/4.61 | 13.83 | 403.8 | 34.33 | 0.2869 | 263 |
| 125 | 125 | 6.94 | 132 | 18/2.97 | 1/2.97 | 14.85 | 397.9 | 29.17 | 0.2304 | 299 |
| 125 | 125 | 20.4 | 145 | 26/2.47 | 7/1.92 | 15.64 | 503.9 | 45.69 | 0.231 | 302 |
| 160 | 160 | 8.89 | 169 | 18/3.36 | 1/3.36 | 16.8 | 509.3 | 36.18 | 0.18 | 347 |
| 160 | 160 | 26.1 | 186 | 26/2.80 | 7/2.18 | 17.74 | 644.9 | 57.69 | 0.1805 | 351 |
| 200 | 200 | 11.1 | 211 | 18/3.76 | 1/3.76 | 18.8 | 636.7 | 44.22 | 0.144 | 398 |
| 200 | 200 | 32.6 | 233 | 26/3.13 | 7/2.43 | 19.81 | 806.2 | 70.13 | 0.1444 | 402 |
| 250 | 250 | 24.6 | 275 | 22/3.80 | 7/2.11 | 21.53 | 880.6 | 68.72 | 0.1154 | 458 |
| 250 | 250 | 40.7 | 291 | 26/3.50 | 7/2.72 | 22.16 | 1007.7 | 87.67 | 0.1155 | 461 |
| 315 | 315 | 21.8 | 337 | 45/2.99 | 7/1.99 | 23.91 | 1039.6 | 79.03 | 0.0917 | 526 |
| 315 | 315 | 51.3 | 366 | 26/3.93 | 7/3.05 | 24.87 | 1269.7 | 106.83 | 0.0917 | 530 |
| 400 | 400 | 27.7 | 428 | 45/3.36 | 7/2.24 | 26.88 | 1320.1 | 98.36 | 0.0722 | 607 |
| 400 | 400 | 51.9 | 452 | 54/3.07 | 7/3.07 | 27.63 | 1510.3 | 123.04 | 0.0723 | 610 |
| 450 | 450 | 31.1 | 481 | 45/3.57 | 7/2.38 | 28.56 | 1485.2 | 107.47 | 0.0642 | 651 |
| 450 | 450 | 58.3 | 508 | 54/3.26 | 7/3.26 | 29.34 | 1699.1 | 138.42 | 0.0643 | 655 |
| 500 | 500 | 34.6 | 535 | 45/3.76 | 7/2.51 | 30.09 | 1650.2 | 119.41 | 0.0578 | 693 |
| 500 | 500 | 64.8 | 565 | 54/3.43 | 7/3.43 | 30.87 | 1887.9 | 153.8 | 0.0578 | 697 |
| 560 | 560 | 38.7 | 599 | 45/3.98 | 7/2.65 | 31.83 | 1848.2 | 133.74 | 0.0516 | 741 |
| 560* | 560 | 70.9 | 631 | 54/3.63 | 19/2.18 | 32.68 | 2103.4 | 172.59 | 0.0516 | 745 |
| 630 | 630 | 43.6 | 674 | 45/4.22 | 7/2.81 | 33.75 | 2079.2 | 150.45 | 0.0459 | 794 |
| 630* | 630 | 79.8 | 710 | 54/3.85 | 19/2.31 | 34.65 | 2366.3 | 191.77 | 0.0459 | 798 |
| 710 | 710 | 49.1 | 759 | 45/4.48 | 7/2.99 | 35.85 | 2343.2 | 169.56 | 0.0407 | 851 |
| 710* | 710 | 89.9 | 800 | 54/4.09 | 19/2.45 | 36.79 | 2666.8 | 216.12 | 0.0407 | 856 |
| 800* | 800 | 34.6 | 835 | 72/3.76 | 7/2.51 | 37.61 | 2480.2 | 167.41 | 0.0361 | 910 |
| 800* | 800 | 66.7 | 867 | 84/3.48 | 7/3.48 | 38.28 | 2732.7 | 205.33 | 0.0362 | 912 |
| 800* | 800 | 101 | 901 | 54/4.34 | 19/2.61 | 39.09 | 3004.9 | 243.52 | 0.0362 | 916 |
| 900* | 900 | 38.9 | 939 | 72/3.99 | 7/2.66 | 39.9 | 2790.2 | 188.33 | 0.0321 | 972 |
| 900* | 900 | 75 | 975 | 84/3.69 | 7/3.69 | 40.59 | 3074.2 | 226.5 | 0.0322 | 974 |
| 1000* | 1000 | 43.2 | 1043 | 72/4.21 | 7/2.80 | 42.08 | 3100.3 | 209.26 | 0.0289 | 1031 |
| 1120* | 1120 | 47.3 | 1167 | 72/4.45 | 19/1.78 | 44.5 | 3464.9 | 234.53 | 0.0258 | 1096 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
| 1250* | 1250 | 102 | 1352 | 84/4.35 | 19/2.61 | 47.85 | 4253.9 | 316.04 | 0.0232 | 1165 |
| 1250* | 1250 | 52.8 | 1303 | 72/4.70 | 19/1.88 | 47 | 3867.1 | 261.75 | 0.0231 | 1163 |
| 1120* | 1120 | 91.2 | 1211 | 84/4.12 | 19/2.47 | 45.31 | 3811.5 | 283.17 | 0.0258 | 1100 |
Tentang Zhenglan Cable
Zhenglan Cable Technology Co., Ltd memiliki bengkel pabrik seluas sekitar 60000 meter persegi yang berlokasi di Kabupaten Wuzhi, kota Jiaozuo, Provinsi Henan, di tengah Tiongkok. Pusat penjualan luar negeri berlokasi di kota Zhengzhou, Henan, sekitar 10 menit berjalan kaki ke stasiun kereta Zhengdong, 45 menit berkendara ke Bandara Internasional Xinzheng.
Produk utama kami adalah
Kami menawarkan berbagai macam Kabel & Konduktor berkualitas tinggi yang diproduksi, dirancang, dan diuji sesuai standar Internasional, Inggris, dan Amerika.
