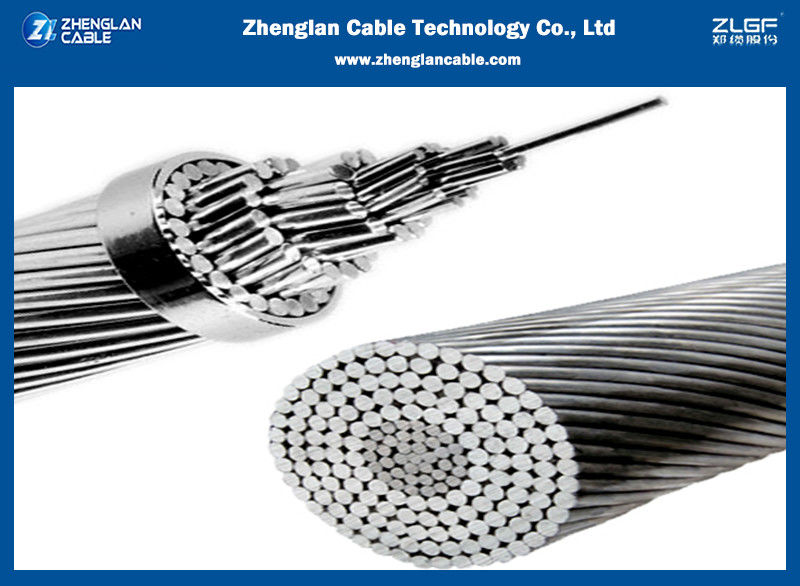

ASTM B232 Waxwing ACSR Conductor Bare Overhead Power Transmission Line

Name: ASTM B232 Waxwing ACSR Conductor Bare Overhead Power Transmission Line
Brand: Zhenglan Cable Technology Co., Ltd
SKU: ACSR
Price: 49.05 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Nomor model: ACSR

Syarat Pembayaran & Pengiriman

Kuantitas min Order: Bisa dinegosiasikan

Harga: Bisa dinegosiasikan

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: 10 Hari

Syarat-syarat pembayaran: T/T, L/C, Western Union

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                                                                                            B232 Waxwing ACSR Conductor, ASTM Waxwing ACSR Conductor, ASTM B232 Jalur Transmisi Daya


Bahan:	Baja konduktor aluminium diperkuat	Keluar sarung:	Tidak ada
Inti:	7~103	Panjang drum kabel:	disesuaikan
Berkarakter:	Konduktor BARE	Area Total:	10~1500
Mencicipi:	Bebas	Spesifikasi:	IEC, BS, DIN, ASTM dll.
Sertifikasi:	ISO, CCC, CE, RoHS, UL, VDE

Bahan:	Baja konduktor aluminium diperkuat
Keluar sarung:	Tidak ada
Inti:	7~103
Panjang drum kabel:	disesuaikan
Berkarakter:	Konduktor BARE
Area Total:	10~1500
Mencicipi:	Bebas
Spesifikasi:	IEC, BS, DIN, ASTM dll.
Sertifikasi:	ISO, CCC, CE, RoHS, UL, VDE

ASTM B232 Waxwing ACSR Conductor Bare Overhead Power Transmission Line

Sampel GratisACSR Konduktor Bare Aluminium Overhead Power Transmission Line

Aplikasi

Digunakan secara luas dalam jalur transmisi listrik dengan berbagai tingkat tegangan, karena mereka ideal untuk garis udara panjang.Dan mereka juga cocok untuk meletakkan di lembah sungai dan tempat-tempat di mana ada fitur geografis khusus.

Standar

Desain dasar untuk standar BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Konstruksi

Konduktor ACSR terbentuk dari beberapa kawat aluminium dan baja galvanis, yang terikat dalam lapisan konsentris.terbuat dari baja galvanis dan lapisan luar atau lapisan, adalah aluminium.Inti baja dapat terdiri dari untaian tunggal atau kabel beruntaian konsentris dari 7, 19, 37 atau lebih kawat.

DATA TEKNIS

Jumlah Kabel		Modul Elastisitas		Koefisien ekspansi linier
AL	Baja	Kg/mm2	Lb/in2	1/Co	1/Fo
6	1	81	11.5 x10⁶	19.1 x10^{- 6}	10.6 x10^{- 6}
6	7	77	11.0 x10⁶	19.8 x10^{- 6}	11.0 x10^{- 6}
12	7	107	15.2 x10⁶	15.3 x10^{- 6}	8.5 x10^{- 6}
18	1	67	9.5 x10⁶	21.2 x10^{- 6}	11.8 x10^{- 6}
24	7	74	10.5 x10⁶	19.6 x10^{- 6}	10.9 x10^{- 6}
26	7	77	10.9 x10⁶	18.9 x10^{- 6}	10.5 x10^{- 6}
28	7	79	11.2 x10⁶	18.4 x10^{- 6}	10.2 x10^{- 6}
30	7	82	11.6 x10⁶	17.8 x10^{- 6}	9.9 x10^{- 6}
30	19	80	11.4 x10⁶	18.0 x10^{- 6}	10.0 x10^{- 6}
32	19	82	11.7 x10⁶	17.5 x10^{- 6}	9.7 x10^{- 6}
54	7	70	9.9 x10⁶	19.3 x10^{- 6}	10.7 x10^{- 6}
54	19	68	9.7 x10⁶	19.4 x10^{- 6}	10.8 x10^{- 6}

Parameter Konstruksi

• IEC 60189

Kode	Wilayah nominal			Penarikan		Diameter keseluruhan	Berat badan	Memutus Beban	Resistensi listrik @20°	Peringkat Saat Ini*
	AL	Baja	Total	AL	Baja
	mm2	mm2	mm2	Tidak, tidak.^x.mm	Tidak, tidak.^x.mm	mm	Kg/Km	KN:	Ω/Km	A
16	16	2.67	18.7	6/1.84	1/1.84	5.52	64.6	6.08	1.7934	85
25	25	4.17	29.2	6/2.30	Setengah.30	6.9	100.9	9.13	1.1478	112
40	40	6.67	46.7	6/2.91	Setengah.91	8.73	161.5	14.4	0.7174	150
63	63	10.5	73.5	6/3.66	1/3.66	10.98	254.4	21.63	0.4555	198
100	100	16.7	117	6/4.61	1/4.61	13.83	403.8	34.33	0.2869	263
125	125	6.94	132	18/2.97	Setengah.97	14.85	397.9	29.17	0.2304	299
125	125	20.4	145	26/2.47	7/1.92	15.64	503.9	45.69	0.231	302
160	160	8.89	169	18/3.36	1/3.36	16.8	509.3	36.18	0.18	347
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805	351
200	200	11.1	211	18/3.76	1/3.76	18.8	636.7	44.22	0.144	398
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444	402
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154	458
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155	461
315	315	21.8	337	45/2.99	7/1.99	23.91	1039.6	79.03	0.0917	526
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917	530
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722	607
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723	610
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642	651
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643	655
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578	693
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578	697
560	560	38.7	599	45/3.98	7/2.65	31.83	1848.2	133.74	0.0516	741
560*	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516	745
630	630	43.6	674	45/4.22	7/2.81	33.75	2079.2	150.45	0.0459	794
630*	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459	798
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407	851
710*	710	89.9	800	54/4.09	19/2.45	36.79	2666.8	216.12	0.0407	856
800*	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361	910
800*	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362	912
800*	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362	916
900*	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321	972
900*	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322	974
1000*	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289	1031
1120*	1120	47.3	1167	72/4.45	19/1.78	44.5	3464.9	234.53	0.0258	1096
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100
1250*	1250	102	1352	84/4.35	19/2.61	47.85	4253.9	316.04	0.0232	1165
1250*	1250	52.8	1303	72/4.70	19/1.88	47	3867.1	261.75	0.0231	1163
1120*	1120	91.2	1211	84/4.12	19/2.47	45.31	3811.5	283.17	0.0258	1100

Standar ASTM B232:

Nama Kode	Ukuran	No. / Diagram kabel yang terikat		Kira-kira, Dia.	Berat sekitar.	Nama Kode
	AWG atau MGM	Alum.	ST.	Kira-kira, Dia.	Berat sekitar.
	AWG atau MGM	Tidak./mm	Tidak./mm	mm	kg/km
Swanat	4	7/1.96	Setengah.61	6.53	93	Tern
Burung Sparrow	2	6/2.67	Setengah.67	8.01	129	Kondor
Sparate	2	7/2.47	1/3.30	8.24	148	Cuckoo
Robin	1	6/3.00	1/3.00	9	163	Drake
Raven	1/0	6/3.37	1/3.37	10.11	206	Coot
Buah puyuh	2/0	6/3.78	1/3.78	11.34	259	Sapi kecil
Merpati	3/0	6/4.25	1/4.25	12.75	327	Ruddy
Penguin	4/0	6/4.77	1/4.77	14.31	412	Burung Canary
Bulat lilin	266.8	18/3.09	1/3.09	15.45	422	Kereta api

Kenapa kau memilih kami?

Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; persyaratan standar pelanggan diterima;
Sertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
Modal terdaftar $ 30 juta dan pabrik meliputi area 60.000m2;
Peralatan dan prosedur pengujian canggih, 100% inspeksi sebelum pabrik;
Cukup stok dan waktu pengiriman efisien tertinggi dijamin;
