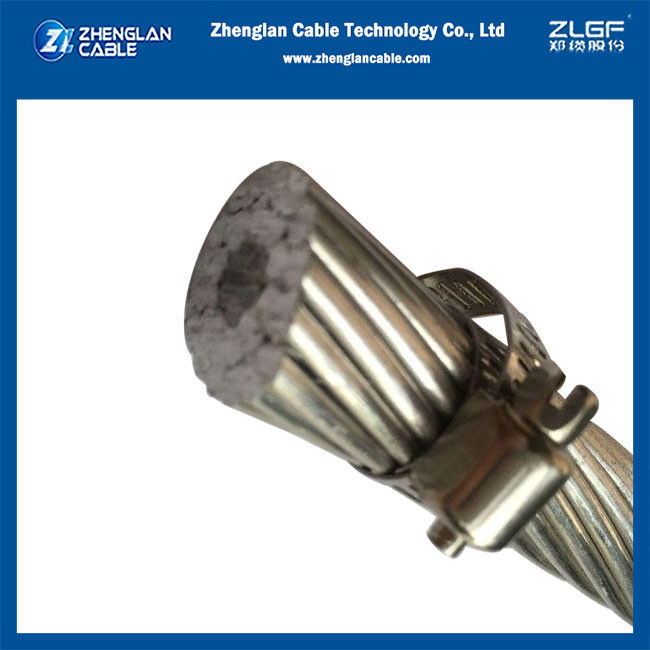

Konduktor Aluminium Telanjang Overhead ACSR 2AWG Diperkuat Baja ASTM232/232M

Name: Konduktor Aluminium Telanjang Overhead ACSR 2AWG Diperkuat Baja ASTM232/232M
Brand: Zhenglan Cable Technology Co., Ltd
SKU: ACSR 2AWG(Al7/2.47mm; St1/3.30mm）konduktor aluminium telanjang di atas kepala dengan baja yang diper
Price: 49.10 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Nomor model: ACSR 2AWG(Al7/2.47mm; St1/3.30mm）konduktor aluminium telanjang di atas kepala dengan baja yang diper

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1ton

Harga: 0.1-100USD/m

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: 7-15 hari

Syarat-syarat pembayaran: L/C, T/T,

Menyediakan kemampuan: 15-30ton/hari

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    Konduktor Aluminium Telanjang Overhead 2AWG, Konduktor Aluminium Telanjang ASTM232, Konduktor Aluminium Telanjang ASTM232M


Bahan:	AL & BAJA	Warna Sarung Luar:	Tidak ada
Panjang drum kabel:	Normal atau Disesuaikan	Berkarakter:	Konduktor BARE
Negara asal:	Henan, Tiongkok	Area Total:	13.3~903.2

Bahan:	AL & BAJA
Warna Sarung Luar:	Tidak ada
Panjang drum kabel:	Normal atau Disesuaikan
Berkarakter:	Konduktor BARE
Negara asal:	Henan, Tiongkok
Area Total:	13.3~903.2

Konduktor Aluminium Telanjang Overhead ACSR 2AWG Diperkuat Baja ASTM232/232M

ACSR 2AWG ((Al7/2.47mm; St1/3.30mm) konduktor aluminium telanjang atas dengan baja diperkuat ASTM232/232M

Aplikasi kabel listrik konduktor telanjang

Konduktor ACSR banyak digunakan untuk transmisi listrik jarak jauh, karena mereka ideal untuk saluran udara panjang.Mereka juga digunakan sebagai utusan untuk mendukung kabel listrik atas.

Standar Kabel Listrik Konduktor Telanjang

Desain dasar untuk standar BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Catatan:Nilai arus nominal yang disebutkan dalam tabel di atas didasarkan pada kecepatan angin 0,6 meter/detik, radiasi panas matahari 1200 watt/meter2,suhu lingkungan 50°C & suhu konduktor 80°C.

Konstruksi kabel listrik konduktor telanjang

Konduktor ACSR terbentuk dari beberapa kawat aluminium dan baja galvanis, yang terikat dalam lapisan konsentris.terbuat dari baja galvanis dan lapisan luar atau lapisan, adalah aluminium. inti baja galvanis biasanya terdiri dari 1, 7 atau 19 kawat. diameter kawat baja dan aluminium dapat sama, atau berbeda.

Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang diperlukan untuk setiap aplikasi tertentu dapat dicapai.dan kapasitas pembawa arus yang lebih tinggi dengan meningkatkan kandungan aluminium.

Properti Listrik

kepadatan @ 20oC	Aluminium: 2,703 kg/dm
kepadatan @ 20oC	Baja Galvanis: 7,80 kg/dm
Koefisien suhu @20°C	Aluminium: 0,00403 (°C)
resistivitas @ 20°C	Aluminium: Tidak boleh melebihi 0.028264
Expansivity linier	Aluminium: 23 x10 (°C)
Expansivity linier	Baja Galvanis: 11,5 x10 (1/°C)

Persyaratan Layanan

Suhu Lingkungan	-5°C - 50°C
Tekanan Angin	80 130 kg/m
Percepatan Seismik	0.12 - 0,05 g
Tingkat isokeraunik	10 18
Kelembaban relatif	5 ️ 100%

DATA TEKNIS

Jumlah Kabel		Modul Elastisitas		Koefisien ekspansi linier
AL	Baja	Kg/mm2	Lb/in2	1/Co	1/Fo
6	1	81	11.5 x10⁶	19.1 x10^{- 6}	10.6 x10^{- 6}
6	7	77	11.0 x10⁶	19.8 x10^{- 6}	11.0 x10^{- 6}
12	7	107	15.2 x10⁶	15.3 x10^{- 6}	8.5 x10^{- 6}
18	1	67	9.5 x10⁶	21.2 x10^{- 6}	11.8 x10^{- 6}
24	7	74	10.5 x10⁶	19.6 x10^{- 6}	10.9 x10^{- 6}
26	7	77	10.9 x10⁶	18.9 x10^{- 6}	10.5 x10^{- 6}
28	7	79	11.2 x10⁶	18.4 x10^{- 6}	10.2 x10^{- 6}
30	7	82	11.6 x10⁶	17.8 x10^{- 6}	9.9 x10^{- 6}
30	19	80	11.4 x10⁶	18.0 x10^{- 6}	10.0 x10^{- 6}
32	19	82	11.7 x10⁶	17.5 x10^{- 6}	9.7 x10^{- 6}
54	7	70	9.9 x10⁶	19.3 x10^{- 6}	10.7 x10^{- 6}
54	19	68	9.7 x10⁶	19.4 x10^{- 6}	10.8 x10^{- 6}

ACSR 2AWG ((Al7/2.47mm; St1/3.30mm) overhead bare aluminium conductor dengan baja diperkuat ASTM232/232M PARAMETER CONSTRUCTION

Standar ASTM B232-B232 M1999
Kata Kode	Penarikan	Penarikan				Diameter Nominal	Massa	Kekuatan Nominal
		Kawat aluminium		Kawat baja
		Nomor	Diameter	Nomor	Diameter
			mm		mm	mm	kg/Km	kN
Raven	Percayalah kepada Allah, 5/15	6	3.37	1	3.37	10.11	216.08	19.48
Menorca	12/7	12	2.44	7	2.44	12.22	411.18	50.26
Buah puyuh	Percayalah kepada Allah, 5/15	6	3.78	1	3.78	11.35	272.04	23.58
Leghorn	12/7	12	2.69	7	2.69	13.46	499.28	60.5
Guinea	12/7	12	2.92	1	2.92	14.63	589.76	71.17
Merpati	Percayalah kepada Allah, 5/15	6	4.25	1	4.25	12.75	343.02	29.45
Dotterel	12/7	12	3.08	7	3.08	15.42	656.13	76.95
Mengantuk	12/7	12	3.2	7	3.2	16.03	707.92	83.18
Brahma	16/19	16	2.86	19	2.48	18.14	1003.91	126.33
Cochin	12/7	12	3.37	7	3.37	16.87	783.96	92.08
Penguin	Percayalah kepada Allah, 5/15	6	4.77	1	4.77	14.3	432.76	37.14
Partidge	26/7	26	2.57	7	2	16.31	546.01	50.26
Bulat lilin	Percayalah kepada Allah, 1/15	18	3.09	1	3.09	15.47	430.23	30.69
Burung unta	26/7	26	2.73	7	2.12	17.27	613.42	56.49
Oriole	30/7	30	2.69	1	2.69	18.82	783.37	76.95
Linnet	26/7	26	2.89	7	2.25	18.29	687.53	62.72
Widgeon	Percayalah kepada Allah, 1/15	18	3.47	1	3.47	17.37	542.88	38.7
Lark	30/7	30	2.92	7	2.92	20.47	925.34	90.3
Ibis	26/7	26	3.14	7	2.44	19.89	812.54	72.51

Tentang Kami

Kami, Zhenglan Cable Technology Co., Ltd, adalah produsen kabel dan kawat dengan pengalaman lebih dari 20 tahun.

Lokasi pabrik kami sekitar 60000m2 terletak di Wuzhi County, kota Jiaozuo, provinsi Henan, di tengah China.

Pusat penjualan luar negeri terletak di kota Zhengzhou, Henan, sekitar 10 menit berjalan kaki ke stasiun kereta api Zhengdong, 45 menit berkendara ke Bandara Internasional Xinzheng.

Produk utama kami adalah

jalur transmisi udara menggunakan konduktor telanjang ((ACSR, AAC, AAAC dll)

1-35kv saluran transmisi udara menggunakan konduktor terisolasi

penggunaan distribusi listrik 0,6/1kv, 1,8/3kv PVC/XLPE/PE terisolasi LV ((tekanan rendah) kabel listrik lapis baja atau tidak lapis baja

penggunaan distribusi daya 3,6/6kv, 6/10kv,8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv XLPE terisolasi MV ((tekanan menengah) kabel listrik lapis baja atau tidak lapis baja;

Kabel kotrol 300/300V, 300/500V, 450/750V, kabel rumah

Kenapa kau memilih kami?

Layanan OEM/ODM yang disediakan;
Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; persyaratan standar pelanggan diterima;
Sertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
Modal terdaftar $ 30 juta dan pabrik meliputi area 60.000m2;
Peralatan dan prosedur pengujian canggih, 100% inspeksi sebelum pabrik;
Cukup stok dan waktu pengiriman efisien tertinggi dijamin;
Layanan profesional pra-penjualan dan purna jual yang diberikan
