ACSR Linnet Aluminium konduktor baja diperkuat 232M Bare Overhead Transmission Lines

Name: ACSR Linnet Aluminium konduktor baja diperkuat 232M Bare Overhead Transmission Lines
Brand: Zhenglan Cable Technology Co., Ltd
SKU: ACSR （Al 26/2,57mm; St:7/2mm）konduktor aluminium telanjang di atas kepala dengan ASTM232/232M yang d
Price: 49.10 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Nomor model: ACSR （Al 26/2,57mm; St:7/2mm）konduktor aluminium telanjang di atas kepala dengan ASTM232/232M yang d

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 1ton

Harga: 0.1-100USD/m

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: 7-15 hari

Syarat-syarat pembayaran: L/C, T/T,

Menyediakan kemampuan: 15-30ton/hari

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    Aluminium Telanjang Konduktor Baja Diperkuat, Konduktor aluminium kosong atas 232M, Jalur Transmisi Udara Konduktor Bare


Bahan:	AL & BAJA	Warna Sarung Luar:	Tidak ada
Panjang drum kabel:	Normal atau Disesuaikan	Berkarakter:	Konduktor BARE
Negara asal:	Henan, Tiongkok	Area Total:	13.3~903.2

Bahan:	AL & BAJA
Warna Sarung Luar:	Tidak ada
Panjang drum kabel:	Normal atau Disesuaikan
Berkarakter:	Konduktor BARE
Negara asal:	Henan, Tiongkok
Area Total:	13.3~903.2

ACSR Linnet Aluminium konduktor baja diperkuat 232M Bare Overhead Transmission Lines

ACSR Linnet 26/7 Aluminium Konduktor Baja Diperkuat Konduktor Telanjang Saluran Transmisi Standar ASTM232/232M

Aplikasi

Konduktor ACSR banyak digunakan untuk transmisi daya listrik jarak jauh, karena ideal untuk bentangan saluran udara yang panjang. Konduktor ini juga digunakan sebagai pembawa untuk mendukung kabel listrik udara.

Kabel Listrik Konduktor Telanjang STANDAR

Desain dasar sesuai standar BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Catatan: Nilai rating arus yang disebutkan dalam Tabel di atas didasarkan pada kecepatan angin 0,6 meter/detik, radiasi panas matahari 1200 watt/meter², suhu ambien 50° C & suhu konduktor 80°C.

Kabel Listrik Konduktor Telanjang KONSTRUKSI

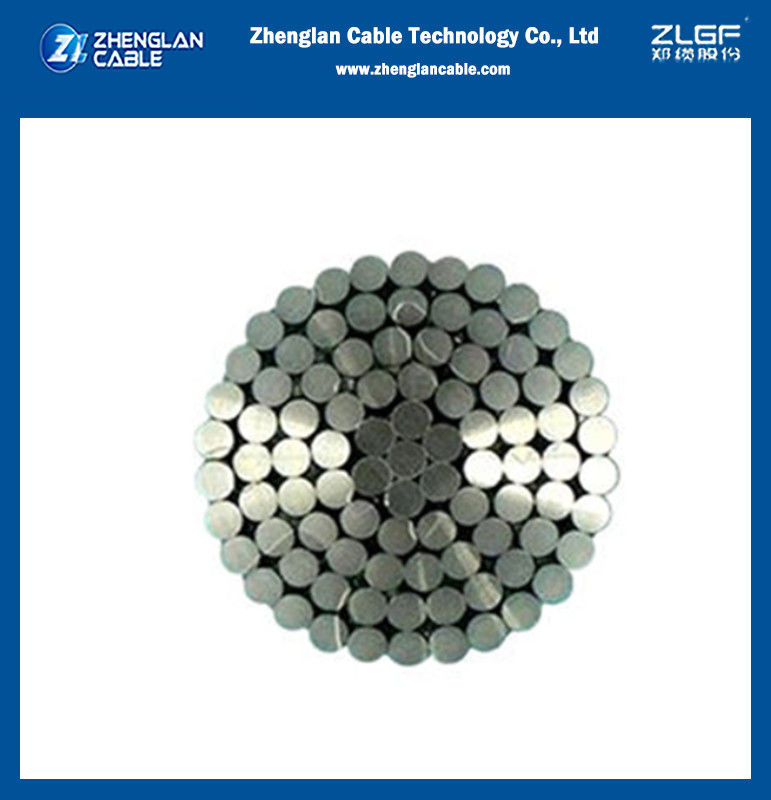

Konduktor ACSR dibentuk oleh beberapa kawat aluminium dan baja galvanis, yang dipilin dalam lapisan konsentris. Kawat atau kawat yang membentuk inti, terbuat dari baja galvanis dan lapisan luar, terbuat dari aluminium. Inti baja galvanis biasanya terdiri dari 1, 7 atau 19 kawat. Diameter kawat baja dan aluminium bisa sama, atau berbeda.

Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang dibutuhkan untuk aplikasi tertentu dapat dicapai. U. T. S. yang lebih tinggi dapat diperoleh, dengan meningkatkan kandungan baja, dan kapasitas penghantar arus yang lebih tinggi dengan meningkatkan kandungan aluminium.

PROPERTI LISTRIK

densitas@20ºC	Aluminium: 2,703 kg/dm
densitas@20ºC	Baja Galvanis: 7,80 kg/dm
Koefisien Suhu@20°C	Aluminium: 0,00403 (°C)
resistivitas@20°C	Aluminium: Seharusnya tidak melebihi 0,028264
Ekspansi linier	Aluminium: 23 x10 (°C)
Ekspansi linier	Baja Galvanis: 11,5 x10 (1/°C)

KONDISI LAYANAN

Suhu Ambien	-5°C - 50°C
Tekanan Angin	80 – 130kg/m
Akselerasi Seismik	0,12 - 0,05g
Tingkat Isokeraunik	10 – 18
Kelembaban Relatif	5 – 100%

DATA TEKNIS

Jumlah Kawat		Modulus Elastisitas		Koefisien Ekspansi linier
AL	BAJA	Kg/mm2	Lb/in2	1/Cº	1/Fº
6	1	81	11,5 x10⁶	19,1 x10^-6	10,6 x10^-6
6	7	77	11,0 x10⁶	19,8 x10^-6	11,0 x10^-6
12	7	107	15,2 x10⁶	15,3 x10^-6	8,5 x10^-6
18	1	67	9,5 x10⁶	21,2 x10^-6	11,8 x10^-6
24	7	74	10,5 x10⁶	19,6 x10^-6	10,9 x10^-6
26	7	77	10,9 x10⁶	18,9 x10^-6	10,5 x10^-6
28	7	79	11,2 x10⁶	18,4 x10^-6	10,2 x10^-6
30	7	82	11,6 x10⁶	17,8 x10^-6	9,9 x10^-6
30	19	80	11,4 x10⁶	18,0 x10^-6	10,0 x10^-6
32	19	82	11,7 x10⁶	17,5 x10^-6	9,7 x10^-6
54	7	70	9,9 x10⁶	19,3 x10^-6	10,7 x10^-6
54	19	68	9,7 x10⁶	19,4 x10^-6	10,8 x10^-6

Parameter

STANDAR AMERIKA ASTM B232-B232 M1999
Kode Kata	Pilinan	Pilinan				Diameter Keseluruhan Nominal	Massa	Kekuatan Terukur
		Kawat Aluminium		Kawat Baja
		Jumlah	Diameter	Jumlah	Diameter
			mm		mm	mm	kg/Km	kN
Raven	6/1	6	3,37	1	3,37	10,11	216,08	19,48
Minorca	12/7	12	2,44	7	2,44	12,22	411,18	50,26
Quail	6/1	6	3,78	1	3,78	11,35	272,04	23,58
Leghorn	12/7	12	2,69	7	2,69	13,46	499,28	60,5
Guinea	12/7	12	2,92	1	2,92	14,63	589,76	71,17
Pigeon	6/1	6	4,25	1	4,25	12,75	343,02	29,45
Dotterel	12/7	12	3,08	7	3,08	15,42	656,13	76,95
Dorking	12/7	12	3,2	7	3,2	16,03	707,92	83,18
Brahma	16/19	16	2,86	19	2,48	18,14	1003,91	126,33
Cochin	12/7	12	3,37	7	3,37	16,87	783,96	92,08
Penguin	6/1	6	4,77	1	4,77	14,3	432,76	37,14
Partidge	26/7	26	2,57	7	2	16,31	546,01	50,26
Waxwing	18/1	18	3,09	1	3,09	15,47	430,23	30,69
Ostrich	26/7	26	2,73	7	2,12	17,27	613,42	56,49
Oriole	30/7	30	2,69	1	2,69	18,82	783,37	76,95
Linnet	26/7	26	2,89	7	2,25	18,29	687,53	62,72
Widgeon	18/1	18	3,47	1	3,47	17,37	542,88	38,7
Lark	30/7	30	2,92	7	2,92	20,47	925,34	90,3
Ibis	26/7	26	3,14	7	2,44	19,89	812,54	72,51
