Konduktor Aluminium Telanjang Daya Listrik Saluran Transmisi Udara Kode ACSR

Name: Konduktor Aluminium Telanjang Daya Listrik Saluran Transmisi Udara Kode ACSR
Brand: Zhenglan Cable Technology Co., Ltd
SKU: Konduktor Telanjang ACSR (Area AL:243.05mm2 Baja:39.49mm2 Total:282.5mm2)
Price: 49.10 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, Tiongkok

Nama merek: Zhenglan Cable

Sertifikasi: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007

Nomor model: Konduktor Telanjang ACSR (Area AL:243.05mm2 Baja:39.49mm2 Total:282.5mm2)

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 300 Meter

Harga: 0.1-100USD/m

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: 10-15 Hari

Syarat-syarat pembayaran: L/C, T/T, Western Union

Menyediakan kemampuan: 10-30ton/hari

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    Konduktor Aluminium Telanjang Daya Listrik Udara, Kode ACSR Konduktor Aluminium Telanjang, Konduktor Saluran Transmisi Aluminium Telanjang


Bahan:	AL/BAJA	Inti:	Normal atau Disesuaikan
Isolasi Kabel:	Tidak ada	Panjang drum kabel:	disesuaikan sesuai dengan ukuran konduktor
Berkarakter:	Konduktor BARE	Area Total:	15.27~1045.58

Bahan:	AL/BAJA
Inti:	Normal atau Disesuaikan
Isolasi Kabel:	Tidak ada
Panjang drum kabel:	disesuaikan sesuai dengan ukuran konduktor
Berkarakter:	Konduktor BARE
Area Total:	15.27~1045.58

Konduktor Aluminium Telanjang Daya Listrik Saluran Transmisi Udara Kode ACSR

Kabel Listrik Udara ACSR Kode 240/40 Konduktor Udara Standar DIN

APLIKASI

Konduktor ACSR terdiri dari aluminium dan baja galvanis, yang dipilin dalam lapisan konsentris. Inti baja galvanis biasanya terdiri dari 7, 19, 37, dan 61 kawat. Diameter kawat baja dan aluminium bisa sama, atau berbeda. Konduktor ACSR
tersedia dalam berbagai jenis baja, mengandung karbon dari 0,5% hingga 0,85%. ACSR berkekuatan lebih tinggi
Keunggulan utama konduktor ini adalah kekuatan tarik yang tinggi sehingga digunakan untuk bentang yang lebih panjang dengan lebih sedikit penyangga. Konduktor ini digunakan untuk penyeberangan sungai, kawat pentanahan udara, instalasi yang melibatkan bentang ekstra panjang, dll.

STANDAR

Desain dasar sesuai standar BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Manfaat Utama

• Konduktor ACSR memiliki Kekuatan Tarik Tinggi.

• Pemilinan inti baja yang bervariasi memungkinkan kekuatan yang diinginkan dicapai tanpa mengorbankan kapasitas arus.

• Perlindungan korosi tambahan tersedia melalui aplikasi gemuk pada inti atau infus lengkap kabel

dengan gemuk

PROPERTI LISTRIK

densitas@20ºC	Aluminium: 2,703 kg/dm
densitas@20ºC	Baja Galvanis: 7,80 kg/dm
Koefisien Suhu@20°C	Aluminium: 0,00403 (°C)
resistivitas@20°C	Aluminium: Seharusnya tidak melebihi 0,028264
Ekspansi Linier	Aluminium: 23 x10 (°C)
Ekspansi Linier	Baja Galvanis: 11,5 x10 (1/°C)

KONDISI LAYANAN

Suhu Sekitar	-5°C - 50°C
Tekanan Angin	80 – 130kg/m
Akselerasi Seismik	0,12 - 0,05g
Tingkat Isokeraunik	10 – 18
Kelembaban Relatif	5 – 100%

Konduktor ACSR Telanjang DIN 48204

Luas Penampang				Susunan dan diameter kawat		Diameter Keseluruhan		Beban putus nominal	Resistansi maksimum pada 20°C	Rating Arus
Nominal.	Aktual			Susunan dan diameter kawat			Total.
Al/Baja--	Al	Baja	Total	Aluminium	Baja		Total.
Al/Baja--	mm2	mm2	mm2	mm	mm	mm	kg/km	daN	Ω/km	A
16/2.5	15.1515	2.22	18.1818	6/1.80	1/1.80	5.55	62	595	2.22222	105
25/4.0	24.2424	4.44	28.2828	6/2.25	1/2.5	7.77	97	920	1.11111	140
35/6.0	34.3434	6.66	40.4040	6/2.70	1/2.70	8.88	140	1265	1.11111	170
44/32.0	44.4444	32.3232	76.7676	14/2.00	7/2.40	11.1111	372	4500	1.11111	220
50/8.0	48.4848	8.88	56.5656	6/3.20	1/3.20	10.1010	196	1710	1.11111	210
50/30	51.5151	30.3030	81.8181	12/2.33	7/2.33	12.1212	378	4380	1.11111	223
70/12	70.7070	11.1111	81.8181	26/1.85	7/1.44	12.1212	284	2680	0.00000	290
95/15	94.9494	15.1515	110.110110	26/2.15	7/1.67	14.1414	383	3575	0.00000	350
95/55	96.9696	56.5656	153.153153	12/3.20	7/3.20	16.1616	712	7935	0.00000	352
105/75	106.106106	76.7676	182.182182	14/3.10	9/2.25	18.1818	891	10845	0.00000	385
120/20	121.121121	20.2020	141.141141	26/2.44	7/1.90	16.1616	494	4565	0.00000	410
120/70	122.122122	71.7171	193.193193	12/3.60	7/3.60	18.1818	90	10000	0.00000	410
125/30	128.128128	30.3030	158.158158	30/2.33	7/2.33	16.1616	591	5760	0.00000	425
150/25	149.149149	24.2424	173.173173	26/2.70	7/2.10	17.1717	605	5525	0.00000	470
170/40	172.172172	40.4040	212.212212	30/2.70	7/2.70	19.1919	794	7675	0.00000	520
185/30	184.184184	30.3030	214.214214	26/3.00	7/2.33	19.1919	746	6620	0.00000	535
210/35	209.209209	34.3434	243.243243	26/3.20	7/2.49	20.2020	850	7490	0.00000	590
210/50	212.212212	50.5050	262.262262	30/3.00	7/3.00	21.2121	981	9390	0.00000	610
230/30	231.231231	30.3030	261.261261	24/3.50	7/2.33	21.2121	877	7310	0.00000	630
240/40	243.243243	40.4040	282.282282	26/3.45	7/2.68	22.2222	987	8640	0.00000	645
265/35	264.264264	34.3434	298.298298	24/3.74	7/2.49	22.2222	1002	8305	0.00000	680
300/50	304.304304	50.5050	354.354354	26/3.86	7/3.00	24.2424	1236	10700	0.00000	740
305/40	305.305305	40.4040	344.344344	54/2.68	7/2.68	24.2424	1160	9940	0.00000	740
340/30	339.339339	30.3030	369.369369	48/3.00	7/2.33	25.2525	1180	9290	0.00000	790
380/50	382.382382	50.5050	432.432432	54/3.00	7/3.00	27.2727	1453	12310	0.00000	840
385/35	386.386386	34.3434	420.420420	48/3.20	7/2.49	27.2727	1344	10480	0.00000	850
435/55	434.434434	59.5959	491.491491	54/3.20	7/3.20	29.2929	1653	13645	0.00000	900
450/40	449.449449	40.4040	488.488488	48/3.45	7/2.68	29.2929	1561	12075	0.00000	920
490/65	490.490490	64.6464	554.554554	54/3.40	7/3.40	31.3131	1866	15310	0.00000	960
495/35	494.494494	34.3434	528.528528	45/3.74	7/2.49	30.3030	1646	12180	0.00000	968
510/45	510.510510	45.4545	556.556556	48/3.68	7/2.87	31.3131	1778	13665	0.00000	980
550/70	550.550550	71.7171	621.621621	54/3.60	7/3.60	32.3232	2092	17060	0.00000	1020
560/50	562.562562	50.5050	611.611611	48/3.86	7/3.00	32.3232	1954	14895	0.00000	1040
570/40	566.566566	40.4040	610.610610	45/4.00	7/2.68	32.3232	1888	13900	0.00000	1040
650/45	698.698698	45.4545	653.653653	45/4.30	7/2.87	34.3434	2163	15552	0.00000	1280
680/85	679.679679	86.8686	765.765765	54/4.00	19/2.40	36.3636	2570	21040	0.00000	1150
1045/45	1046.10461046	45.4545	1091.10911091	72/4.30	7/2.87	43.4343	3249	21787	0.00000	1570

Tampilan Produk

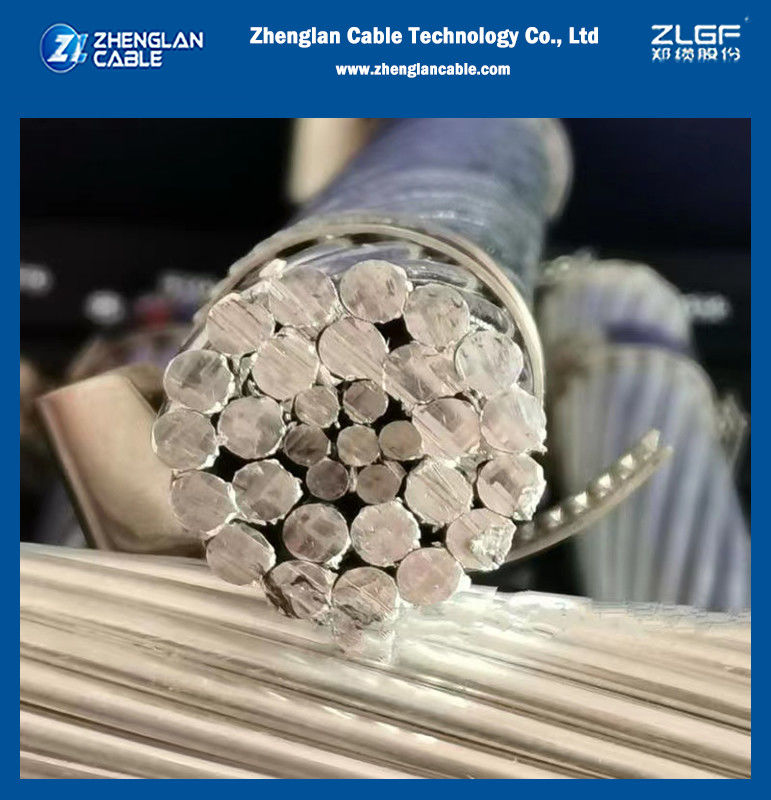

Konduktor Aluminium Telanjang Daya Listrik Saluran Transmisi Udara Kode ACSR 0

Konduktor Aluminium Telanjang Daya Listrik Saluran Transmisi Udara Kode ACSR 1

Mengapa Anda memilih kami?

Layanan OEM/ODM disediakan;
Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
Modal terdaftar $30 juta dan pabrik mencakup area seluas 60.000 m²;
Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
Stok yang cukup dan waktu pengiriman yang paling efisien terjamin;
Layanan pra-penjualan dan purna jual profesional disediakan.
