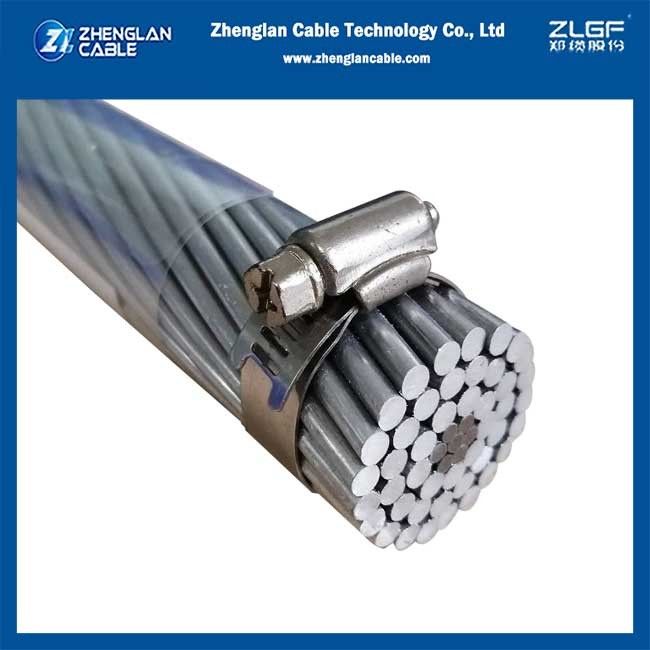

ACSR Aluminium Konduktor Baja Diperkuat Overhead Bare 185 / 30mm2 IEC61089

Name: ACSR Aluminium Konduktor Baja Diperkuat Overhead Bare 185 / 30mm2 IEC61089
Brand: Zhenglan Cable Technology Co., Ltd
SKU: ACSR 185/30mm2 konduktor telanjang overhead baja konduktor aluminium diperkuat IEC61089
Price: 49.10 USD
Availability: InStock

Detail Produk

Tempat asal: Henan, CN

Nama merek: Zhenglan Cable

Sertifikasi: 3C; ISO 9001, ISO 14001

Nomor model: ACSR 185/30mm2 konduktor telanjang overhead baja konduktor aluminium diperkuat IEC61089

Syarat Pembayaran & Pengiriman

Kuantitas min Order: 3ton

Harga: 0.1-100USD/m

Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan

Waktu pengiriman: Tergantung pada kuantitas

Syarat-syarat pembayaran: L/C, T/T,

Menyediakan kemampuan: 15-30ton/hari

Dapatkan Harga Terbaik

Detail Produk

Deskripsi Produk

Menyoroti:
                                                                                                                                                                                    ACSR Overhead Bare Aluminium Conductor, 185/30mm2 Aluminium Konduktor, kawat baja galvanis Aluminium Konduktor


Bahan:	AAC, kawat baja ganvalnisasi	Isolasi:	Tidak ada
Panjang drum kabel:	Normal atau Disesuaikan	Berkarakter:	Konduktor BARE
Pelabuhan:	Tianjin, Qingdao	Area Total:	13.3~903.2

Bahan:	AAC, kawat baja ganvalnisasi
Isolasi:	Tidak ada
Panjang drum kabel:	Normal atau Disesuaikan
Berkarakter:	Konduktor BARE
Pelabuhan:	Tianjin, Qingdao
Area Total:	13.3~903.2

ACSR Aluminium Konduktor Baja Diperkuat Overhead Bare 185 / 30mm2 IEC61089

ACSR 185/30mm2 overhead telanjang konduktor aluminium konduktor baja diperkuat IEC61089

Aplikasi

ACSR biasanya digunakan sebagai kabel transmisi udara telanjang dan sebagai kabel distribusi primer dan sekunder.dan rasio kekuatan/berat.

Standar Kabel Listrik Konduktor Telanjang

Desain dasar untuk standar BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Catatan:Nilai arus nominal yang disebutkan dalam tabel di atas didasarkan pada kecepatan angin 0,6 meter/detik, radiasi panas matahari 1200 watt/meter2,suhu lingkungan 50°C & suhu konduktor 80°C.

Konstruksi kabel listrik konduktor telanjang

Konduktor ACSR terbentuk dari beberapa kawat aluminium dan baja galvanis, yang terikat dalam lapisan konsentris.terbuat dari baja galvanis dan lapisan luar atau lapisan, adalah aluminium. inti baja galvanis biasanya terdiri dari 1, 7 atau 19 kawat. diameter kawat baja dan aluminium dapat sama, atau berbeda.

Dengan memvariasikan proporsi relatif aluminium dan baja, karakteristik yang diperlukan untuk setiap aplikasi tertentu dapat dicapai.dan kapasitas pembawa arus yang lebih tinggi dengan meningkatkan kandungan aluminium.

Properti Listrik

kepadatan @ 20oC	Aluminium: 2,703 kg/dm
kepadatan @ 20oC	Baja Galvanis: 7,80 kg/dm
Koefisien suhu @20°C	Aluminium: 0,00403 (°C)
resistivitas @ 20°C	Aluminium: Tidak boleh melebihi 0.028264
Expansivity linier	Aluminium: 23 x10 (°C)
Expansivity linier	Baja Galvanis: 11,5 x10 (1/°C)

Persyaratan Layanan

Suhu Lingkungan	-5°C - 50°C
Tekanan Angin	80 130 kg/m
Percepatan Seismik	0.12 - 0,05 g
Tingkat isokeraunik	10 18
Kelembaban relatif	5 ️ 100%

DATA TEKNIS

Jumlah Kabel		Modul Elastisitas		Koefisien ekspansi linier
AL	Baja	Kg/mm2	Lb/in2	1/Co	1/Fo
6	1	81	11.5 x10⁶	19.1 x10^{- 6}	10.6 x10^{- 6}
6	7	77	11.0 x10⁶	19.8 x10^{- 6}	11.0 x10^{- 6}
12	7	107	15.2 x10⁶	15.3 x10^{- 6}	8.5 x10^{- 6}
18	1	67	9.5 x10⁶	21.2 x10^{- 6}	11.8 x10^{- 6}
24	7	74	10.5 x10⁶	19.6 x10^{- 6}	10.9 x10^{- 6}
26	7	77	10.9 x10⁶	18.9 x10^{- 6}	10.5 x10^{- 6}
28	7	79	11.2 x10⁶	18.4 x10^{- 6}	10.2 x10^{- 6}
30	7	82	11.6 x10⁶	17.8 x10^{- 6}	9.9 x10^{- 6}
30	19	80	11.4 x10⁶	18.0 x10^{- 6}	10.0 x10^{- 6}
32	19	82	11.7 x10⁶	17.5 x10^{- 6}	9.7 x10^{- 6}
54	7	70	9.9 x10⁶	19.3 x10^{- 6}	10.7 x10^{- 6}
54	19	68	9.7 x10⁶	19.4 x10^{- 6}	10.8 x10^{- 6}

Parameter

Kode	Wilayah nominal			Penarikan		Diameter keseluruhan	Berat badan	Memutus Beban	Listrik Resistensi @20°
	AL	Baja	Total	AL	Baja
	mm2	mm2	mm2	Tidak, tidak.^x.mm	Tidak, tidak.^x.mm	mm	Kg/Km	KN:	Ω/Km
16	16	2.56	18.7	6/1.84	1/1.84	5.53	64.6	6.08	1.7934
25	25	4.17	29.2	6/2.30	Setengah.30	6.9	100.9	9.13	1.1478
40	40	6.67	46.7	6/2.91	Setengah.91	8.73	161.5	14.4	0.7174
63	63	10.5	73.5	6/3.66	1/3.66	10.98	254.4	21.63	0.4555
100	100	16.7	117	6/4.61	1/4.61	13.83	403.8	34.33	0.2869
125	125	6.94	132	18/2.97	Setengah.97	14.85	397.9	29.17	0.2304
125	125	20.4	145	26/2.47	7/1.92	15.64	503.9	45.69	0.231
160	160	8.89	169	18/3.36	1/3.36	16.8	509.3	36.18	0.18
160	160	26.1	186	26/2.80	7/2.18	17.74	644.9	57.69	0.1805
200	200	11.1	211	18/3.76	1/3.76	18.8	636.7	44.22	0.144
200	200	32.6	233	26/3.13	7/2.43	19.81	806.2	70.13	0.1444
250	250	24.6	275	22/3.80	7/2.11	21.53	880.6	68.72	0.1154
250	250	40.7	291	26/3.50	7/2.72	22.16	1007.7	87.67	0.1155
315	315	21.8	337	45/2.99	7/1.99	23.91	1039.6	79.03	0.0917
315	315	51.3	366	26/3.93	7/3.05	24.87	1269.7	106.83	0.0917
400	400	27.7	428	45/3.36	7/2.24	26.88	1320.1	98.36	0.0722
400	400	51.9	452	54/3.07	7/3.07	27.63	1510.3	123.04	0.0723
450	450	31.1	481	45/3.57	7/2.38	28.56	1485.2	107.47	0.0642
450	450	58.3	508	54/3.26	7/3.26	29.34	1699.1	138.42	0.0643
500	500	34.6	535	45/3.76	7/2.51	30.09	1650.2	119.41	0.0578
500	500	64.8	565	54/3.43	7/3.43	30.87	1887.9	153.8	0.0578
560	560	38.7	599	45/3.98	7/2.65	31.83	1848.2	133.74	0.0516
560*	560	70.9	631	54/3.63	19/2.18	32.68	2103.4	172.59	0.0516
630	630	43.6	674	45/4.22	7/2.81	33.75	2079.2	150.45	0.0459
630*	630	79.8	710	54/3.85	19/2.31	34.65	2366.3	191.77	0.0459
710	710	49.1	759	45/4.48	7/2.99	35.85	2343.2	169.56	0.0407
710*	710	89.9	800	54/4.09	19/2.45	36.79	2666.8	216.12	0.0407
800*	800	34.6	835	72/3.76	7/2.51	37.61	2480.2	167.41	0.0361
800*	800	66.7	867	84/3.48	7/3.48	38.28	2732.7	205.33	0.0362
800*	800	101	901	54/4.34	19/2.61	39.09	3004.9	243.52	0.0362
900*	900	38.9	939	72/3.99	7/2.66	39.9	2790.2	188.33	0.0321
900*	900	75	975	84/3.69	7/3.69	40.59	3074.2	226.5	0.0322
1000*	1000	43.2	1043	72/4.21	7/2.80	42.08	3100.3	209.26	0.0289

Tentang Kami

Kami, Zhenglan Cable Technology Co., Ltd, adalah produsen kabel dan kawat dengan pengalaman lebih dari 20 tahun.

Lokasi pabrik kami sekitar 60000m2 terletak di Wuzhi County, kota Jiaozuo, provinsi Henan, di tengah China.

Pusat penjualan luar negeri terletak di kota Zhengzhou, Henan, sekitar 10 menit berjalan kaki ke stasiun kereta api Zhengdong, 45 menit berkendara ke Bandara Internasional Xinzheng.

Produk utama kami adalah

jalur transmisi udara menggunakan konduktor telanjang ((ACSR, AAC, AAAC dll)
1-35kv saluran transmisi udara menggunakan konduktor terisolasi
penggunaan distribusi listrik 0,6/1kv, 1,8/3kv PVC/XLPE/PE terisolasi LV ((tekanan rendah) kabel listrik lapis baja atau tidak lapis baja
penggunaan distribusi daya 3,6/6kv, 6/10kv,8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv XLPE terisolasi MV ((tekanan menengah) kabel listrik lapis baja atau tidak lapis baja;
Kabel kotrol 300/300V, 300/500V, 450/750V, kabel rumah

ACSR Aluminium Konduktor Baja Diperkuat Overhead Bare 185 / 30mm2 IEC61089 3
