Detail Produk
Tempat asal: JIAOZUO, HENAN, CHINA
Nama merek: Zhenglan Cable
Sertifikasi: ISO 9001:2020, ISO 14001:2020
Nomor model: Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor telanjang di atas kepala ASTMB232/232M
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 500-10.000 meter
Harga: 0.1-70usd/m
Kemasan rincian: Drum kayu sepenuhnya, drum kayu baja, drum baja penuh atau disesuaikan
Waktu pengiriman: 15-30 hari kerja
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 300ton/bulan
Bahan: |
AAC/GSW |
Standar: |
IEC61089, En50182, ASTM B232/232M |
Luas penampang s150 nominal: |
Grosbeak |
Berkarakter: |
Konduktor BARE |
Aplikasi: |
Penggunaan transmisi overhead |
Pelabuhan: |
QingDao/Shanghai |
Bahan: |
AAC/GSW |
Standar: |
IEC61089, En50182, ASTM B232/232M |
Luas penampang s150 nominal: |
Grosbeak |
Berkarakter: |
Konduktor BARE |
Aplikasi: |
Penggunaan transmisi overhead |
Pelabuhan: |
QingDao/Shanghai |
Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor kosong atas ASTMB232/232M
Aplikasi:
Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor kosong atas ASTMB232/232Mdigunakan secara luas untuk transmisi tenaga listrik pada jarak yang jauh, karena mereka ideal untuk jangkauan panjang kabel udara.
Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor kosong atas ASTMB232/232MSifat listrik:
| kepadatan @ 20oC | Aluminium: 2,703 kg/dm |
| Baja Galvanis: 7,80 kg/dm | |
| Koefisien suhu @20°C | Aluminium: 0,00403 (°C) |
| resistivitas @ 20°C | Aluminium: Tidak boleh melebihi 0.028264 |
|
Expansivity linier
|
Aluminium: 23 x10 (°C) |
| Baja Galvanis: 11,5 x10 (1/°C) |
Kondisi layanan:
| Suhu Lingkungan | -5°C - 50°C |
| Tekanan Angin | 80 130 kg/m |
| Percepatan Seismik | 0.12 - 0,05 g |
| Tingkat isokeraunik | 10 18 |
| Kelembaban relatif | 5 ️ 100% |
Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor kosong atas ASTMB232/232Mfitur lainnya:
| Jumlah Kabel | Modul Elastisitas | Koefisien ekspansi linier | |||
| AL | Baja | Kg/mm2 | Lb/in2 | 1/Co | 1/Fo |
| 6 | 1 | 81 | 11.5 x106 | 19.1 x10- 6 | 10.6 x10- 6 |
| 6 | 7 | 77 | 11.0 x106 | 19.8 x10- 6 | 11.0 x10- 6 |
| 12 | 7 | 107 | 15.2 x106 | 15.3 x10- 6 | 8.5 x10- 6 |
| 18 | 1 | 67 | 9.5 x106 | 21.2 x10- 6 | 11.8 x10- 6 |
| 24 | 7 | 74 | 10.5 x106 | 19.6 x10- 6 | 10.9 x10- 6 |
| 26 | 7 | 77 | 10.9 x106 | 18.9 x10- 6 | 10.5 x10- 6 |
| 28 | 7 | 79 | 11.2 x106 | 18.4 x10- 6 | 10.2 x10- 6 |
| 30 | 7 | 82 | 11.6 x106 | 17.8 x10- 6 | 9.9 x10- 6 |
| 30 | 19 | 80 | 11.4 x106 | 18.0 x10- 6 | 10.0 x10- 6 |
| 32 | 19 | 82 | 11.7 x106 | 17.5 x10- 6 | 9.7 x10- 6 |
| 54 | 7 | 70 | 9.9 x106 | 19.3 x10- 6 | 10.7 x10- 6 |
| 54 | 19 | 68 | 9.7 x106 | 19.4 x10- 6 | 10.8 x10- 6 |
Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor kosong atas ASTMB232/232MParameter Konstruksi
| Kode | Gage AWG atau MCM |
Nominal Salib Bagian (mm2) |
Pembuatan benang: N° dari Kabel x Nominal Diameter (mm) |
Nominal Bagian luar Diameter (mm) |
Nominal Bersih Berat badan (kg/km) |
Beban Sebelumnya Patah (kN) |
Saat ini Membawa Kapasitas |
Maksimal Listrik Resistensi 20oC (Ohm/km) |
||||||
| Aluminun | Total | Aluminun | Baja | Aluminun | Baja | Total | ||||||||
| Bebek | 605 | 30,655 | 3,463 | 54x2,69 | 7x2,69 | 2,420 | 8,493 | 3,102 | 11,595 | 1,194 | 735 | 94,505 | ||
| Burung merak | 605 | 30,655 | 3,459 | 24x4,03 | 7x2,69 | 2,419 | 8,481 | 3,109 | 11,590 | 9,588 | 740 | 94,505 | ||
| Squab | 605 | 30,655 | 3,556 | 26x3,87 | 7x3,01 | 2,451 | 8,472 | 3,890 | 12,362 | 1,081 | 745 | 94,505 | ||
| Cepat | 636 | 32,226 | 3,320 | 36x3,38 | 1x3,38 | 2,366 | 8,905 | 700 | 9,605 | 6,068 | 745 | 89,460 | ||
| Burung Raja | 636 | 32,226 | 3,409 | 18x4,78 | 1x4,78 | 2,390 | 8,905 | 1,393 | 10,298 | 6,967 | 750 | 89,460 | ||
| Buluh | 636 | 32,226 | 3,650 | 24x4,14 | 7x2,76 | 2,484 | 8,952 | 3,273 | 12,225 | 1,011 | 765 | 89,898 | ||
| Sapi besar | 636 | 32,226 | 3,743 | 26x3,97 | 7x3,09 | 2,515 | 8,916 | 4,101 | 13,017 | 1,119 | 775 | 89,898 | ||
| Egret | 636 | 32,226 | 3,961 | 30x3,70 | 19x2,22 | 2,590 | 8,960 | 5,753 | 14,713 | 1,405 | 775 | 90,117 | ||
| Angsa | 6,666 | 33,776 | 3,810 | 24x4,23 | 7x2,82 | 2,538 | 9,345 | 3,413 | 12,758 | 1,055 | 790 | 85,772 | ||
| Gannet | 6,666 | 33,776 | 3,932 | 26x4,07 | 7x3,16 | 2,575 | 9,373 | 4,288 | 13,661 | 1,173 | 795 | 85,772 | ||
| Buah jeruk | 7,155 | 36,254 | 4,210 | 26x4,21 | 7x3,28 | 2,668 | 1003 | 4,616 | 1465 | 1,259 | 835 | 79,910 | ||
| Redwing | 7,155 | 36,254 | 4,445 | 30x3,92 | 19x2,35 | 2,743 | 1006 | 6,449 | 1651 | 1,537 | 835 | 802 | ||

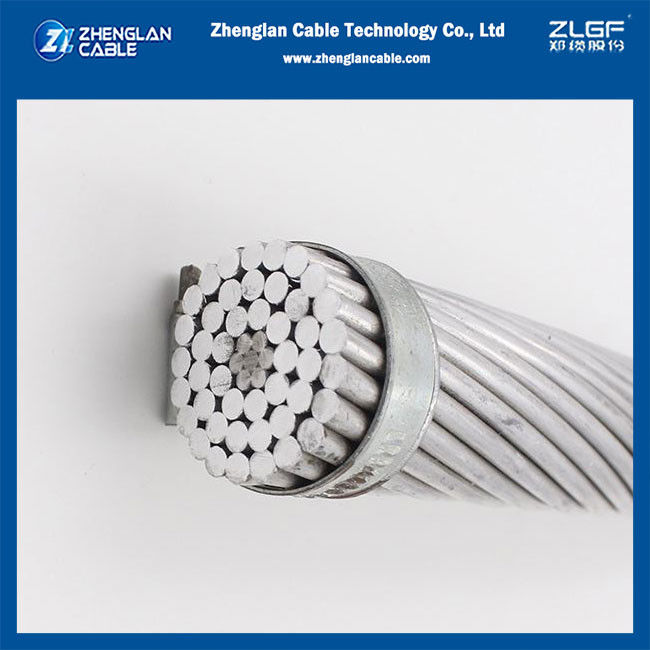

Konduktor ACSR Grosbeak 636MCM (26/7) Konduktor kosong atas ASTMB232/232Mgambar fisik:
