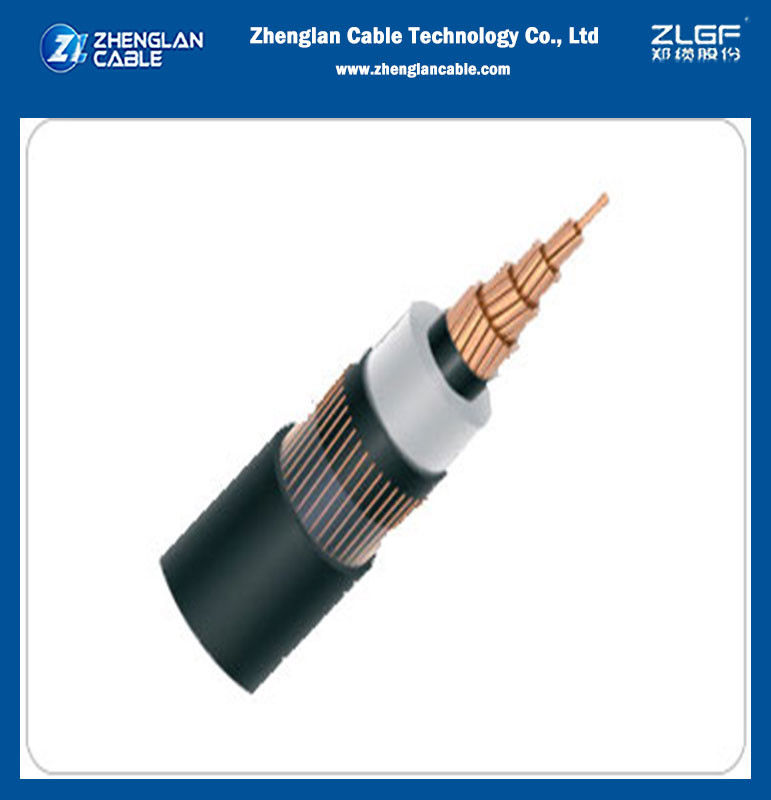

Kabel Lapis Baja MV 33KV Konduktor Tembaga Daya Isolasi XLPE

Kabel lapis baja MV 33KV Konduktor tembaga Isolasi XLPE kabel daya lapis baja kabel tembaga

APLIKASI:

Produk ini cocok untuk digunakan dalam jalur transmisi dan distribusi daya dengan tegangan frekuensi daya pengenal 3,6/6kv26/35kv.Suhu operasi maksimum yang diizinkan dari konduktor: 90

STANDAR:

GB/T12706.2, setara dengan IEC60502.2. Atau standar BS, DIN, ICEA sesuai permintaan pelanggan.

Catatan: Kabel Inti Tunggal sesuai BS 6622/BS 7835/IEC 60502/VDE 0276

Konstruksi Kabel

kabel tegangan menengah diproduksi menggunakan proses monosil. Kami menyediakan pabrik yang sangat terspesialisasi, fasilitas penelitian mutakhir, dan prosedur kontrol kualitas yang cermat yang diperlukan untuk pembuatan kabel berisolasi PVC untuk penggunaan hingga 6KV dan kabel berisolasi XLPE/EPR untuk penggunaan pada tegangan hingga 35 KV. Semua bahan disimpan dalam kondisi terkontrol kebersihannya di seluruh proses produksi untuk memastikan homogenitas mutlak dari bahan isolasi jadi.

Konduktor

Konduktor aluminium atau tembaga digunakan. Konduktor hingga 630mm² akan berbentuk melingkar, padat & terpilin dan harus sesuai dengan IEC 60228 kelas 2. Konduktor 630mm² akan berbentuk melingkar terpilin di mana lapisan pita semikonduktor akan diaplikasikan.

Selubung Konduktor

Ini akan menjadi lapisan senyawa silang semikonduktor yang diekstrusi yang diaplikasikan di bawah proses ekstrusi tiga kali lipat secara bersamaan di atas konduktor bersama dengan isolasi dan selubung isolasi. Ekstrusi tiga kali lipat adalah operasi presisi tunggal yang menghilangkan kemungkinan kontaminasi antar lapisan yang dapat menciptakan ketidakteraturan dalam medan listrik. Melalui pemilihan material yang cermat dan perhatian khusus pada parameter proses, kami menghasilkan lapisan selubung isolasi dengan tingkat kekuatan pengupasan yang diperlukan sebagaimana ditetapkan oleh standar nasional atau internasional yang berlaku.

Isolasi

Ini akan menjadi lapisan XLPE yang diekstrusi yang diaplikasikan di atas selubung konduktor di bawah proses ekstrusi tiga kali lipat bersama dengan selubung konduktor dan selubung isolasi.

Selubung Isolasi

Ini akan menjadi lapisan senyawa silang semikonduktor yang akan diaplikasikan melalui proses ekstrusi tiga kali lipat di atas isolasi.

Selubung Logam

Ini akan terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih di atas selubung isolasi. Kombinasi selubung logam lainnya sesuai dengan kebutuhan pelanggan juga dapat disediakan berdasarkan permintaan.

Penumpukan

Untuk kabel tiga inti, ketiga inti ditumpuk dengan pengisi non-higroskopis seperti pengisi polipropilena (PP) di celah-celahnya dan pita pengikat diaplikasikan dengan tumpang tindih. Pita pengikat ini bisa dari PVC atau Polyethylene berbusa.

Selubung Dalam (Lapisan Dasar) untuk Kabel Lapis Baja

Lapisan PVC atau PE yang diekstrusi diaplikasikan di atas inti yang ditumpuk untuk kabel lapis baja. PVC biasanya bergradasi ST2 dan PE bergradasi ST7 sesuai IEC 60502 Bagian 2.

Pelapisan Baja

Untuk kabel lapis baja, pelapisan baja diaplikasikan secara heliks di atas selubung dalam. Untuk kabel inti tunggal, itu adalah kawat aluminium dan untuk kabel multi-inti, pelapisan baja bisa salah satu dari pilihan berikut:

a) Kawat baja galvanis.

b) Pita baja galvanis.

Selubung Luar

Lapisan yang diekstrusi diaplikasikan di atas pelapisan baja untuk kabel lapis baja dan di atas inti yang ditumpuk untuk kabel tanpa lapis baja. Bahan selubung luar bisa PVC, PE, HDPE atau MDPE. kabel tegangan menengah kami biasanya dipasok dengan selubung luar PVC merah yang sesuai dengan BS 6622 atau IEC 60502. Warna lain dapat disediakan untuk memenuhi berbagai pertimbangan pemasangan seperti efek radiasi UV dan komposisi tanah yang berbeda. Formulasi anti-rayap juga dapat disediakan selain selubung luar berlapis grafit di mana pengujian selubung di lokasi diperlukan.

Kinerja Kebakaran pada Selubung Kabel

Kabel juga dapat dipasok dengan selubung luar PVC tahan api khusus untuk mematuhi standar IEC 60332. Kami juga dapat memasok kabel dengan selubung Bebas Halogen Asap Rendah (LSZH) sesuai dengan standar BS 7211 dan BS 6724 atau standar internasional setara lainnya.

Karakteristik Operasi

Tegangan frekuensi daya pengenal U0/U: 3,6/6kv

~26/35kv.Suhu operasi maksimum yang diizinkan dari konduktor: 90

ºC.Suhu hubung singkat maksimum konduktor tidak boleh melebihi 2500C. (durasi maksimum 5 detik)

Jari-jari lentur kabel inti tunggal tidak boleh kurang dari 20 kali diameter kabel.

Jari-jari lentur kabel multi-inti tidak boleh kurang dari 15 kali diameter kabel.

Parameter:

Penampang Nominal (mm2)

Mengapa Memilih Kabel Zhenglan:

Layanan OEM/ODM disediakan;

• Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
• Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
• Modal terdaftar $30 juta dan pabrik mencakup area seluas 60.000 m²;
• Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
• Stok yang cukup dan waktu pengiriman yang paling efisien terjamin;
• Layanan pra-penjualan dan purna jual profesional disediakan
