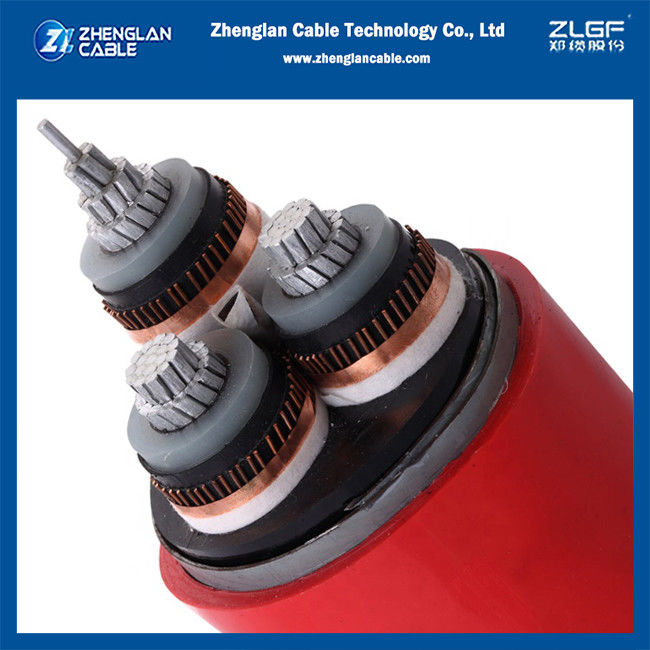

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2

APLIKASI:

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 1x300 IEC60502-2 harus diletakkan langsung di tanah, air, luar ruangan, dalam ruangan, dan di saluran kabel, misalnya di pabrik industri dan panel sakelar.

STANDAR:

GB/T12706.2, setara dengan IEC60502.2.DIN VDE 0276-620, HD 620, EN 60228, IEC 60502-2
Tahan api sesuai IEC/EN 60332-1-2

Konstruksi Kabel

kabel tegangan menengah diproduksi menggunakan proses monosil. Kami menyediakan pabrik yang sangat terspesialisasi, fasilitas penelitian mutakhir, dan prosedur kontrol kualitas yang cermat yang diperlukan untuk pembuatan kabel berisolasi PVC untuk penggunaan hingga 6KV dan kabel berisolasi XLPE/EPR untuk penggunaan pada tegangan hingga 35 KV. Semua bahan dijaga dalam kondisi terkontrol kebersihannya di seluruh proses produksi untuk memastikan homogenitas mutlak dari bahan isolasi jadi.

Konduktor

Konduktor aluminium atau tembaga digunakan. Konduktor hingga 630mm² akan berbentuk bulat, padat & terpilin dan harus sesuai dengan IEC 60228 kelas 2. Konduktor 630mm² akan berbentuk bulat terpilin yang akan dilapisi pita semikonduktor.

Selubung Konduktor

Ini akan menjadi lapisan ekstrusi senyawa semikonduktor yang dapat di-crosslink yang diaplikasikan di bawah proses ekstrusi tiga kali lipat secara bersamaan di atas konduktor bersama dengan isolasi dan selubung isolasi. Ekstrusi tiga kali lipat adalah operasi presisi tinggi tunggal yang menghilangkan kemungkinan kontaminasi antar lapisan yang dapat menciptakan ketidakteraturan dalam medan listrik. Dengan pemilihan material yang cermat dan perhatian khusus pada parameter proses, kami memproduksi lapisan selubung isolasi dengan tingkat kekuatan pengupasan yang diperlukan sebagaimana ditetapkan oleh standar nasional atau internasional yang berlaku.

Isolasi

Ini akan menjadi lapisan ekstrusi XLPE yang diaplikasikan di atas selubung konduktor di bawah proses ekstrusi tiga kali lipat bersama dengan selubung konduktor dan selubung isolasi.

Selubung Isolasi

Ini akan menjadi lapisan senyawa semikonduktor yang dapat di-crosslink yang akan diaplikasikan melalui proses ekstrusi tiga kali lipat di atas isolasi.

Selubung Logam

Ini akan terdiri dari lapisan pita tembaga yang diaplikasikan secara heliks dengan tumpang tindih di atas selubung isolasi. Kombinasi selubung logam lain sesuai dengan kebutuhan pelanggan juga dapat disediakan berdasarkan permintaan.

Penyusunan

Dalam kasus kabel tiga inti, ketiga inti disusun dengan pengisi non-higroskopis seperti pengisi polipropilena (PP) di celah-celah dan pita pengikat diaplikasikan dengan tumpang tindih. Pita pengikat ini bisa dari PVC atau Polietilena berbusa.

Selubung Luar

Lapisan ekstrusi diaplikasikan di atas pelindung pada kabel berpelindung dan di atas inti yang tersusun pada kabel tanpa pelindung. Bahan selubung luar bisa PVC, PE, HDPE atau MDPE. kabel tegangan menengah kami biasanya dipasok dengan selubung luar PVC merah yang sesuai dengan BS 6622 atau IEC 60502. Warna lain dapat disediakan untuk memenuhi berbagai pertimbangan pemasangan seperti efek radiasi UV dan komposisi tanah yang berbeda. Formulasi anti-rayap juga dapat disediakan selain selubung luar berlapis grafit di mana pengujian selubung di lokasi diperlukan.

Kinerja Api pada Selubung Kabel

Kabel juga dapat dipasok dengan selubung PVC tahan api khusus untuk mematuhi standar IEC 60332. Kami juga dapat memasok kabel dengan selubung Low Smoke Halogen Free (LSZH) sesuai dengan standar BS 7211 dan BS 6724 atau standar internasional yang setara lainnya.

Karakteristik Operasi

Tegangan daya-frekuensi terukur U0/U: 3.6/6kv

~26/35kv.Suhu operasi maksimum yang diizinkan pada konduktor: 90

ºC.Suhu hubung singkat maksimum konduktor tidak boleh melebihi 2500C. (durasi maksimum 5 detik)

Jari-jari lentur kabel inti tunggal tidak boleh kurang dari 20 kali diameter kabel.

Jari-jari lentur kabel multi-inti tidak boleh kurang dari 15 kali diameter kabel.

19/33kv NA2XSY AL/Sc/Xlpe/Sc/CWS/Pvc 3x70 IEC60502-2 Parameter:

Luas penampang normal (mm²)

Mengapa Memilih Kabel Zhenglan:

Layanan OEM/ODM disediakan;

• Produk sesuai dengan standar GB, IEC, BS, ASTM, DIN, VDE dan JIS; Persyaratan standar pelanggan diterima;
• Bersertifikat ISO 9001:2015, ISO 14001:2015 dan OHSAS 18001:2007;
• Modal terdaftar $30 juta dan pabrik mencakup area seluas 60.000㎡;
• Peralatan dan prosedur pengujian canggih, inspeksi 100% sebelum pabrik;
• Stok yang cukup dan waktu pengiriman yang paling efisien dijamin;
• Layanan pra-penjualan dan purna jual profesional disediakan
