Detail Produk
Tempat asal: Cina
Nama merek: Zhenglan Cable
Sertifikasi: 3C，ISO 9001:2015，ISO 14001:2005
Nomor model: Kabel surya CU tahan air 1,5kv 25mm kabel surya kabel surya 10mm
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 5000 meter warna tunggal
Harga: Bisa dinegosiasikan
Kemasan rincian: 1000m/drum
Waktu pengiriman: 7-15 hari
Syarat-syarat pembayaran: T/T, L/C, Western Union
Menyediakan kemampuan: 80000m/hari
Bahan: |
Tembaga Kaleng |
Isolasi: |
poliolefin yang terikat silang |
Selubung Luar: |
poliolefin yang terikat silang |
Ukuran: |
6mm2 |
Standar: |
EN50618, EN50332-1 |
Voltase: |
DC 1.5KV |
Bahan: |
Tembaga Kaleng |
Isolasi: |
poliolefin yang terikat silang |
Selubung Luar: |
poliolefin yang terikat silang |
Ukuran: |
6mm2 |
Standar: |
EN50618, EN50332-1 |
Voltase: |
DC 1.5KV |

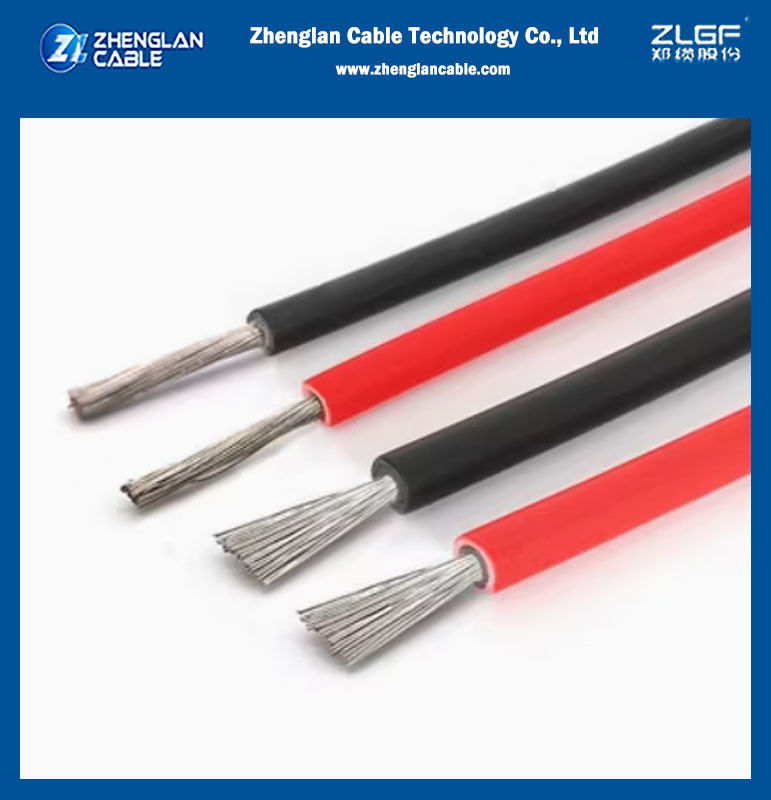

Kabel Surya Tunggal dengan Daya Tahan Tinggi Kabel Energi Kawat Listrik EN50618 UL4703
Aplikasi
Kabel surya fotovoltaik ditujukan untuk interkoneksi catu daya dalam sistem fotovoltaik energi terbarukan seperti susunan panel surya di ladang energi surya. Kabel PV diproduksi sesuai dengan standar BS EN 50618atau UL4703dan cocok untuk instalasi tetap, internal dan eksternal dengan conduit atau sistematauaplikasi penguburan langsung
Standar
EN50618, UL4703
SPESIFIKASI
Tegangan Nominal: PV1-F: DC 1.0KV AC 0.6/1.0KV
H1Z2Z2-K: DC 1.5KV AC 1.0/1.0KV
Suhu Sekitar: -40ºC~+90ºC
Suhu Maks. pada konduktor: +120ºC
Masa pakai: >25 tahun ( -40ºC~+90ºC)
Tegangan tahan (V/5 menit): AC6500
Radius tekuk min (mm) : 5*D
KONSTRUKSI
1. konduktor tembaga berlapis timah kelas 5
2. insulasi
3. selubung
PARAMETER
| 1 | 2 | 3 | 4 | 5 |
| Nomor dan luas penampang nominal konduktor | Tebal insulasi | Tebal selubung | Maksimum resistansi konduktor pada 20ºC | Kapasitas hantar arus |
| mm2 | mm | mm | Ω/km | A |
| 1x1.5 | 0.7 | 0.8 | 13.7 | 30 |
| 1x2.5 | 0.7 | 0.8 | 8.21 | 41 |
| 1x4 | 0.7 | 0.8 | 5.09 | 55 |
| 1x6 | 0.7 | 0.8 | 3.39 | 70 |
| 1x10 | 0.7 | 0.8 | 1.95 | 98 |
| 1x16 | 0.7 | 0.9 | 1.24 | 132 |
| 1x25 | 0.9 | 1.0 | 0.795 | 176 |
| 1x35 | 0.9 | 1.1 | 0.565 | 218 |
| 1x50 | 1.0 | 1.2 | 0.393 | 276 |
| 1x70 | 1.1 | 1.2 | 0.277 | 347 |
| 1x95 | 1.1 | 1.3 | 0.210 | 416 |
| 1x120 | 1.2 | 1.3 | 0.164 | 488 |
| 1x150 | 1.4 | 1.4 | 0.132 | 566 |
| 1x185 | 1.6 | 1.6 | 0.108 | 644 |
| 1x240 | 1.7 | 1.7 | 0.817 | 775 |
