Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan cable
Sertifikasi: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Nomor model: Kabel Listrik Bawah Tanah Aluminium Hemat Biaya 6-35kV XLPE Insulated STA Lapis Baja - Kabel Bawah T
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1500 meter
Harga: USD 1- USD 200
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 7-10 hari kerja
Syarat-syarat pembayaran: L/C,T/T,Western Union
Menyediakan kemampuan: 100000 meter per bulan
Bahan: |
Tembaga |
Isolasi: |
XLPE |
Inti: |
3 inti, 1 inti |
Tanda Kabel: |
Pencetakan Tinta |
Layar metalik: |
Layar pita tembaga |
Berkarakter: |
Kawat baja lapis baja, pita baja lapis baja |
Selubung Luar: |
PVC biasa atau PVC tahan api |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Bahan: |
Tembaga |
Isolasi: |
XLPE |
Inti: |
3 inti, 1 inti |
Tanda Kabel: |
Pencetakan Tinta |
Layar metalik: |
Layar pita tembaga |
Berkarakter: |
Kawat baja lapis baja, pita baja lapis baja |
Selubung Luar: |
PVC biasa atau PVC tahan api |
Warna Sarung Luar: |
Hitam atau Disesuaikan |

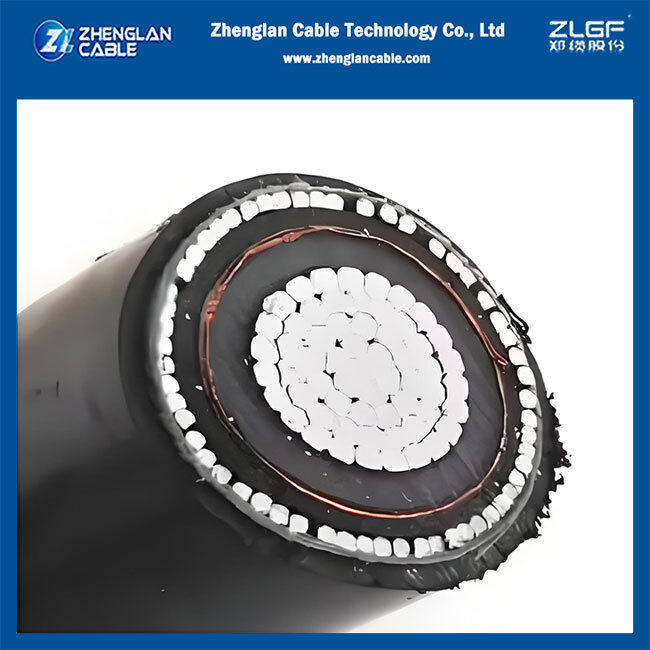

Kabel Listrik Bawah Tanah Tegangan Menengah Konduktor Aluminium ini menawarkan solusi yang sangat hemat biaya untuk distribusi daya tanpa mengorbankan keandalan atau kinerja. Menampilkan konduktor aluminium stranded, insulasi XLPE, dan konstruksi Steel Tape Armored (STA), kabel ini dirancang untuk berbagai aplikasi bawah tanah dan dalam ruangan di mana perlindungan mekanis diperlukan tetapi bobot dan biaya adalah pertimbangan utama. Ini adalah pilihan ideal untuk proyek infrastruktur skala besar, jaringan utilitas, dan instalasi industri yang mencari keseimbangan optimal antara kinerja dan ekonomi.
Konstruksi Produk
Konduktor: Aluminium stranded (Kelas 2), dipadatkan untuk memastikan profil yang halus dan bulat.
Lapisan Pelindung Konduktor: Lapisan semi-konduktif yang diekstrusi untuk memastikan antarmuka listrik yang halus dengan insulasi.
Insulasi: XLPE (Cross-linked Polyethylene), memberikan sifat listrik dan termal yang sangat baik.
Lapisan Pelindung Insulasi: Lapisan semi-konduktif yang diekstrusi, sering dikombinasikan dengan lapisan pelindung logam (misalnya, pita tembaga).
Lapisan pelindung logam: lapisan pita tembaga
Pelindung: Steel Tape Armor (STA), memberikan perlindungan mekanis yang kuat terhadap benturan dan tekanan.
Selubung Luar: Selubung PVC atau PE yang tahan lama dan tahan UV, melindungi kabel dari kelembaban, bahan kimia, dan tekanan lingkungan.
Aplikasi Khas
Jaringan distribusi primer dan sekunder
Pasokan listrik bawah tanah untuk kompleks industri dan perumahan
Pemasangan di saluran kabel dan parit
Aplikasi dalam ruangan seperti koneksi switchgear dan transformator
Proyek infrastruktur yang sensitif terhadap biaya
Standar Manufaktur & Tegangan
Standar: IEC 60502-2, BS 6622, atau sesuai kebutuhan pelanggan.
Tegangan Terukur: 6kV hingga 35kV.
Jumlah Inti: Inti Tunggal atau 3 Inti.
Spesifikasi Teknis
|
Parameter |
Detail |
|
Rentang Tegangan |
6-35 kV |
|
Konduktor |
Aluminium, Stranded Kelas 2 |
|
Insulasi |
XLPE |
|
Tipe Pelindung |
Steel Tape Armored (STA) |
|
Selubung Luar |
PVC / PE |
|
Suhu Konduktor Maks. |
90°C (Normal), 250°C (Hubung Singkat) |
|
Luas Penampang |
Hingga 630mm² atau sesuai kebutuhan |
Variasi yang Tersedia
Pelindung: Pilihan STA (Steel Tape Armor) dan SWA (Steel Wire Armor) tersedia.
Bahan Selubung: PVC, PE, atau HDPE.
Inti: Desain inti tunggal atau 3-inti tersedia.
|
Luas penampang normal (mm²) |
Diameter konduktor perkiraan (mm) |
Ketebalan insulasi nominal (mm) |
Ketebalan pita tembaga (mm) |
Luas layar kawat tembaga (mm²) |
Diameter insulasi perkiraan (mm) |
Ketebalan pelindung nominal (mm) |
Ketebalan selubung nominal (mm) |
Diameter keseluruhan perkiraan (mm) |
Berat perkiraan (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology menawarkan kabel MV bersertifikat IEC 60502-2 dengan harga langsung pabrik yang kompetitif, waktu tunggu yang cepat, dan laporan uji tipe lengkap. Hubungi kami untuk penawaran yang disesuaikan.
