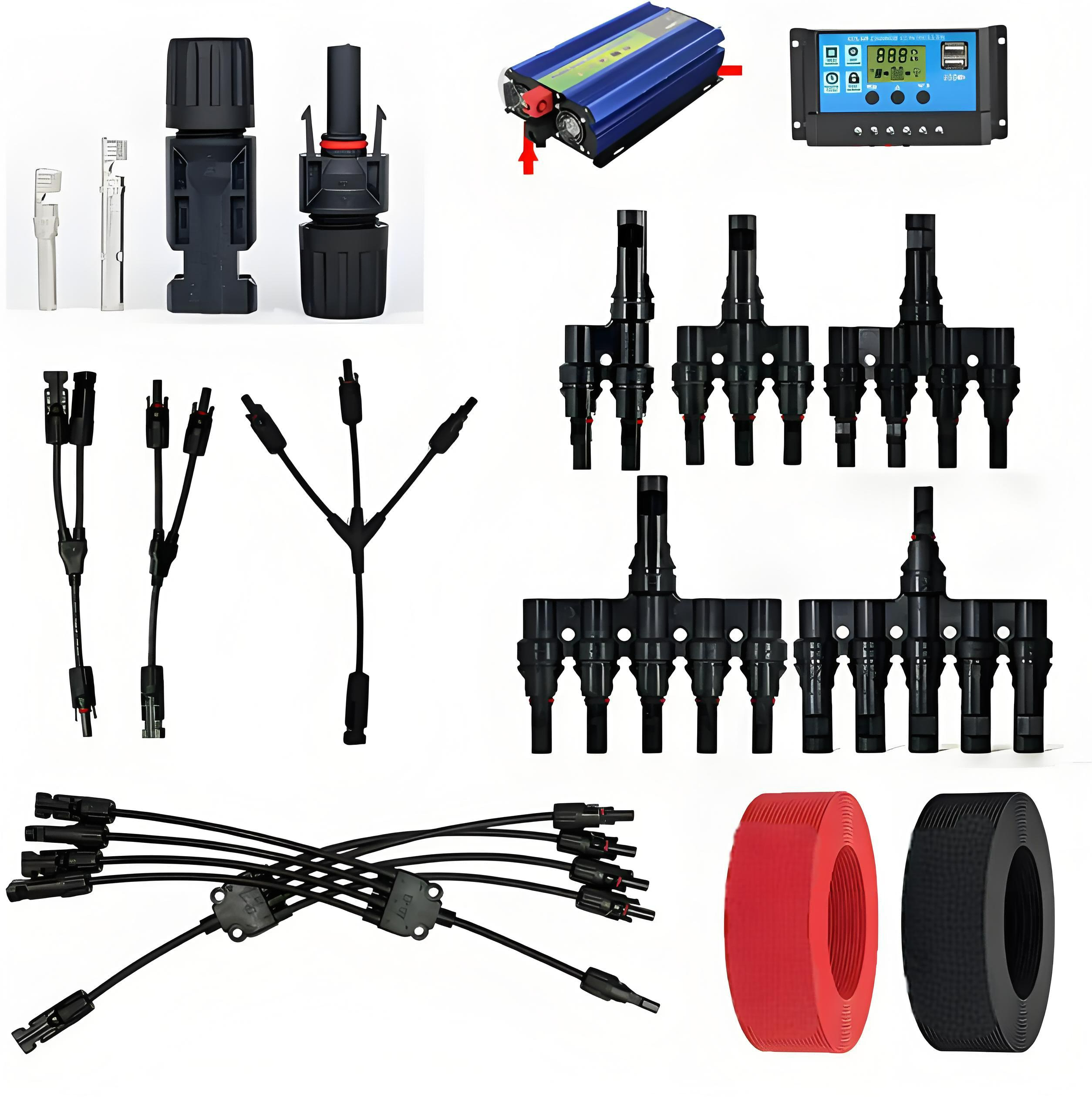

Dalam beberapa tahun terakhir, teknologi industri fotovoltaik telah berkembang lebih cepat dan lebih cepat.dan arus dari string semakin besar dan lebih besar. arus dari modul daya tinggi telah mencapai lebih dari 17A. Dalam hal desain sistem,penggunaan komponen bertenaga tinggi dan ruang yang wajar dapat mengurangi biaya investasi awal dan biaya kWh sistem. Biaya kabel AC dan DC dalam sistem tidak rendah. Bagaimana kita harus merancang dan memilih untuk mengurangi biaya?   1. Pilihan kabel DCKabel DC dipasang di luar ruangan. Secara umum disarankan untuk memilih kabel fotovoltaik yang dipancarkan dan saling terhubung.struktur molekul dari bahan isolasi kabel berubah dari tipe linier ke struktur molekul mesh tiga dimensi, dan tingkat ketahanan suhu meningkat dari 70 °C untuk kabel yang tidak terikat silang menjadi 90 °C, 105 °C, 125 °C, 135 °C, dan bahkan 150 °C,yang 15-50% lebih tinggi dari kapasitas beban saat ini dari kabel dari spesifikasi yang samaHal ini dapat menahan perubahan suhu drastis dan erosi kimia dan dapat digunakan di luar ruangan selama lebih dari 25 tahun.Anda harus memilih produk dengan sertifikasi yang relevan dari produsen reguler untuk memastikan penggunaan di luar ruangan jangka panjangKabel fotovoltaik DC yang paling umum digunakan adalah kabel 4 persegi PV1-F1*4, tetapi dengan peningkatan arus modul fotovoltaik dan peningkatan daya inverter tunggal,panjang kabel DC juga meningkat, dan aplikasi kabel DC 6 meter persegi juga meningkat.   Menurut spesifikasi yang relevan, umumnya disarankan bahwa kehilangan fotovoltaik DC tidak harus melebihi 2%.Resistensi jalur kabel PV1-F1*4mm2 DC adalah 4.6mΩ/meter, dan resistensi jalur kabel PV6mm2 DC adalah 3.1mΩ/meter. Dengan asumsi tegangan kerja komponen DC adalah 600V, penurunan tegangan 2% adalah 12V. Dengan asumsi arus komponen adalah 13A,menggunakan kabel 4mm2 DC, jarak antara ujung terjauh dari komponen dan inverter disarankan tidak melebihi 120 meter (string tunggal, tidak termasuk kutub positif dan negatif).Jika lebih besar dari jarak ini, disarankan untuk memilih kabel DC 6mm2, tetapi disarankan bahwa jarak antara ujung terjauh dari komponen dan inverter tidak harus melebihi 170 meter.   2. Perhitungan kerugian jalur kabel fotovoltaikUntuk mengurangi biaya sistem, komponen dan inverter pembangkit listrik tenaga fotovoltaik jarang dikonfigurasi dalam rasio 1: 1, tetapi dirancang dengan pencocokan tertentu sesuai dengan kondisi pencahayaan,kebutuhan proyek, dll. Sebagai contoh, untuk modul 110KW, inverter 100KW dipilih. Menurut perhitungan 1,1 kali pencocokan dari sisi inverter AC,arus output maksimum AC adalah sekitar 158A. Kabel AC dapat dipilih sesuai dengan arus output maksimum dari inverter. karena tidak peduli berapa banyak komponen yang dikonfigurasi,arus input AC dari inverter tidak akan pernah melebihi arus output maksimum dari inverter.   3. Inverter AC output parameter Kabel tembaga AC yang umum digunakan untuk sistem fotovoltaik termasuk BVR dan YJV. BVR berarti kawat lunak terisolasi polivinil klorida inti tembaga, kabel listrik terisolasi polietilena yang terikat silang YJV.Saat memilih, perhatikan tingkat tegangan dan tingkat suhu kabel. jenis tahan api harus dipilih. spesifikasi kabel dinyatakan dengan jumlah inti, nominal cross-section,dan tingkat tegangan: metode ekspresi spesifikasi kabel cabang inti tunggal, 1 * nominal cross-section, seperti 1 * 25mm 0,6 / 1 kV, menunjukkan kabel 25 persegi.Metode ekspresi spesifikasi kabel cabang multi-inti, jumlah kabel dalam loop yang sama*nominal cross-section, seperti 3*50+2*25mm 0.6/1KV, menunjukkan 3*50 kabel listrik persegi, 1*25 kawat netral persegi, dan 1*25 kawat tanah persegi.

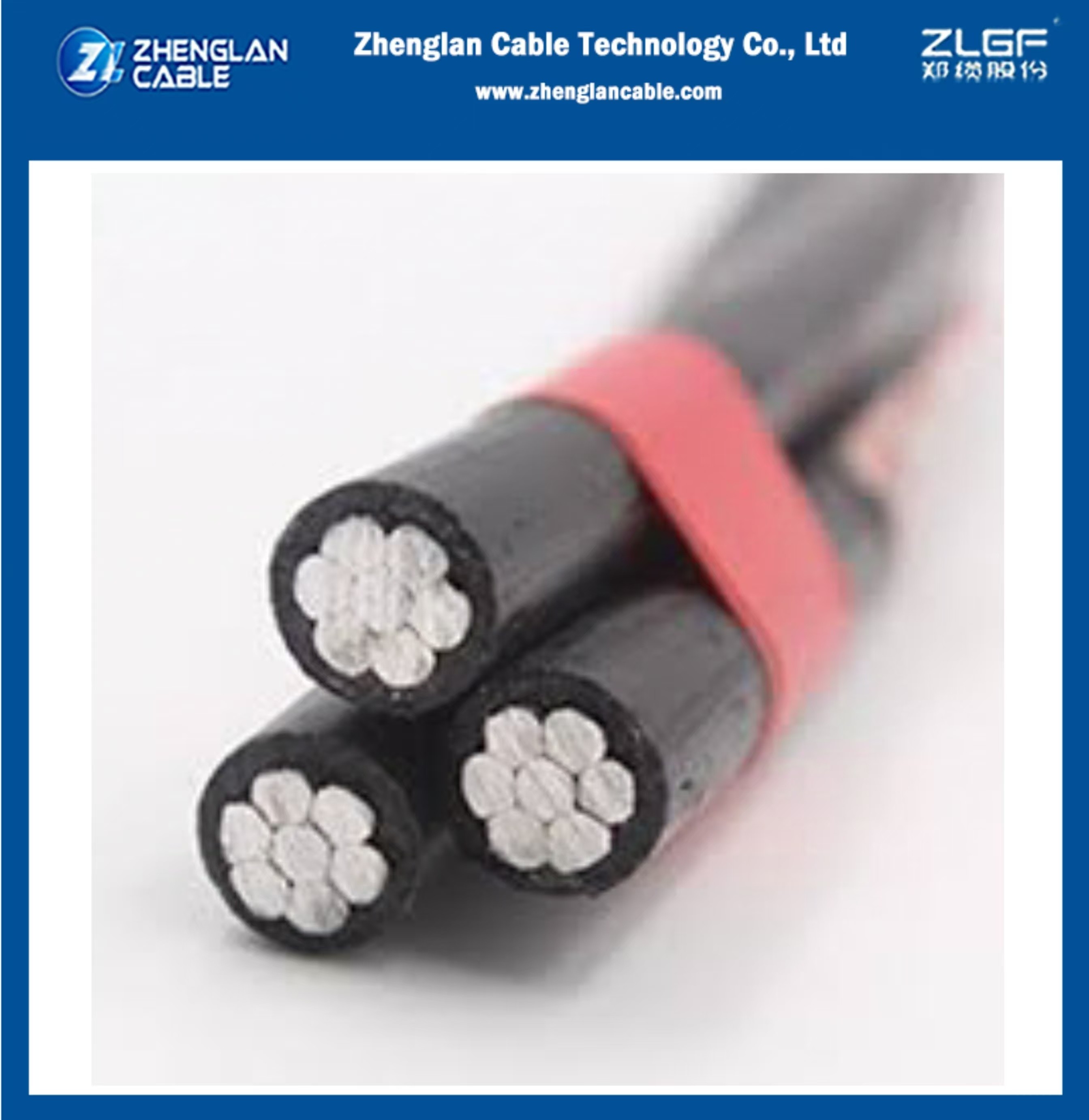

Kabel daya berisolasi polivinil klorida: Plastik polivinil klorida murah, memiliki sifat fisik dan mekanik yang baik, dan memiliki proses ekstrusi yang sederhana, tetapi sifat isolasinya rata-rata. Digunakan dalam jumlah besar untuk memproduksi kabel daya tegangan rendah 1 kV dan di bawahnya untuk digunakan dalam sistem distribusi tegangan rendah. Jika bahan isolasi dengan penstabil tegangan digunakan, kabel 6 kV dapat diproduksi.   Kabel daya berisolasi polietilen yang dihubungkan silang: Sifat listrik, sifat mekanik, dan ketahanan panas yang baik. Dalam dua dekade terakhir, telah menjadi varietas terkemuka kabel daya tegangan menengah dan tinggi di negara saya, dan dapat digunakan pada berbagai tingkat tegangan dari 6 hingga 330 kV. Dalam beberapa tahun terakhir, pengikatan silang kabel tegangan rendah 1 kV telah menjadi arah teknis. Kuncinya adalah mengurangi ketebalan isolasi sehingga dapat bersaing dengan kabel polivinil klorida dalam hal harga.   Kabel daya berisolasi minyak kental yang diresapi: Merupakan produk terkemuka kabel tegangan menengah di negara saya sebelum tahun 1992. Ini adalah struktur klasik kabel daya dengan sejarah lebih dari 100 tahun, dengan margin kinerja listrik dan termal yang besar dan masa pakai yang lama. Kabel berisi minyak: cocok untuk 66-500 kV. Kabel daya berisolasi karet: kabel daya yang lunak dan dapat dipindahkan, terutama digunakan di tempat-tempat di mana perusahaan sering perlu mengubah posisi pemasangan. Isolasi karet alam digunakan, tingkat tegangan terutama satu kV, dan tingkat 6 kV dapat diproduksi. Kabel berisolasi udara: pada dasarnya adalah konduktor udara dengan isolasi, isolasi dapat dibuat dari polivinil klorida atau polietilen yang dihubungkan silang. Umumnya dibuat menjadi inti tunggal, atau inti berisolasi 3-4 fasa dapat dipilin menjadi bundel tanpa selubung, yang disebut kabel udara terbundel.   Karakteristik kabel daya:   Dibandingkan dengan kawat udara telanjang lainnya, keunggulannya adalah kurang terpengaruh oleh iklim eksternal, paling andal, tersembunyi, perawatan lebih sedikit, tahan lama, dan dapat dipasang dalam berbagai kesempatan. Namun, struktur dan proses produksi kabel daya relatif kompleks dan biayanya relatif tinggi.   Spesifikasi berbeda, tetapi semuanya memiliki karakteristik dan persyaratan manufaktur berikut:   Tegangan kerja tinggi, sehingga kabel dituntut memiliki kinerja isolasi listrik yang sangat baik.   Kapasitas transmisi besar, sehingga kinerja termal kabel lebih menonjol.   Karena sebagian besar dipasang secara tetap dalam berbagai kondisi lingkungan (bawah tanah, parit terowongan, lereng poros, dan bawah air, dll.), dan memerlukan operasi yang andal selama beberapa dekade, persyaratan untuk bahan dan struktur selubung juga tinggi.   Karena perubahan faktor-faktor seperti kapasitas sistem tenaga, tegangan, jumlah fasa, dan kondisi lingkungan pemasangan yang berbeda, varietas dan spesifikasi produk kabel daya juga cukup banyak. Menurut karakteristik listrik yang kuat dari aplikasi kabel daya, pertimbangan sifat listrik dan mekaniknya relatif menonjol.

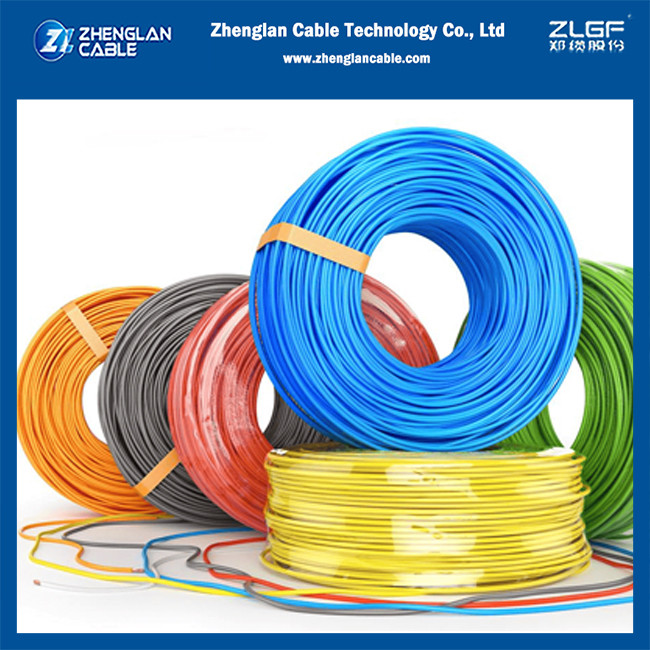

Kode penunjukan di negara yang berbeda untuk jenis kabel yang berbeda berbeda di setiap negara. Di bawah ini adalah bagian dari Kode Penunjukan untuk penunjukan kabel di Jerman.   Standar referensi Kode Penunjukan Tipe DIN VDE 0292 untuk penunjukan kabel DIN VDE 0293-308 Identifikasi inti kabel / kawat dan kawat fleksibel berdasarkan warna Seri standar DIN VDE 0281 untuk kabel berisolasi PVC Seri standar DIN VDE 0282 untuk kabel berisolasi karet Kode Penunjukan untuk Kabel Daya berisolasi Plastik Kabel daya dengan insulasi plastik dan selubung plastik sesuai dengan DIN VDE 0262, DIN VDE 0263, DIN VDE 0265, DIN VDE 0266, DIN VDE 0267, DIN VDE 0271, DIN VDE 0273 dan DIN VDE 0276 bagian 603, 604, 620, 622, 626 Untuk kabel dengan insulasi plastik dan selubung plastik, kode penunjukan berikut digunakan (dimulai dari konduktor): Kode Deskripsi N Kabel sesuai standar A Konduktor Aluminium Y Insulasi polivinil klorida (PVC) 2Y Insulasi polietilena termoplastik (PE) X Insulasi polivinil klorida yang dihubungkan silang (XPVC) 2X Insulasi polietilena yang dihubungkan silang (XLPE) H Lapisan konduktif pembatas medan di atas konduktor dan di atas Insulasi HX Insulasi campuran polimer bebas halogen yang dihubungkan silang C Konduktor konsentris tembaga CW Konduktor konsentris tembaga, gelombang (meander) CE Konduktor konsentris dalam kabel multi-inti pada setiap inti individu S Anyaman tembaga SE Untuk kabel multi-inti lapisan konduktif pembatas medan di atas konduktor dan insulasi serta layar tembaga di atas setiap inti individu (ditunjukkan oleh “H” dihilangkan di sini) F Kabel jalur udara (DIN VDE 0276) F Pelindung kawat baja datar galvanis FE penyangga insulasi (F) Kabel kedap air memanjang (layar) B Pelindung pita baja R Pelindung kawat baja bulat galvanis G Heliks pita baja galvanis HX Selubung campuran polimer bebas halogen yang dihubungkan silang Y Selubung dalam polivinil klorida (PVC) Y Selubung luar polivinil klorida (PVC) 2Y Selubung luar polietilena (PE) 1Y Selubung luar poliuretan (PUR)   Luas penampang, bentuk, dan struktur konduktor Kode Deskripsi R Konduktor melingkar S Konduktor berbentuk sektor E Konduktor padat M Konduktor untai RE Konduktor melingkar, padat RM Konduktor melingkar, untai SE Konduktor berbentuk sektor, padat SM Konduktor berbentuk sektor, untai OM Konduktor berbentuk oval, untai H Pandu gelombang /V Konduktor yang dipadatkan

Kepada Pelanggan yang terhormat,   Mohon diperhatikan bahwa perusahaan kami akan tutup dari tanggal 26 Januari hingga 4 Februari untuk libur Tahun Baru Imlek. Bisnis normal akan kembali beroperasi pada tanggal 5 Februari. Kami mohon maaf atas ketidaknyamanan yang terjadi, silakan kirimkan email kepada kami di worldmarket@zhenglancable.com atau hubungi kami jika Anda memiliki masalah mendesak. Kami ingin mengucapkan terima kasih yang sebesar-besarnya atas dukungan dan kerja sama Anda. Semoga tahun 2025 Anda sejahtera!   Zhenglan Cable Technology CO., Ltd.

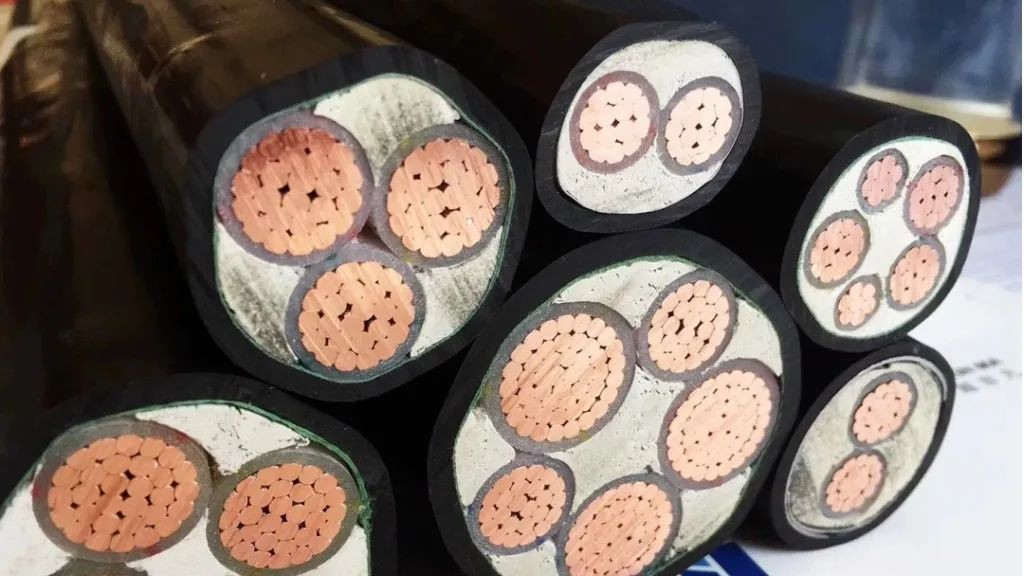

  Dalam aplikasi praktis, desain konduktor tembaga terkompresi perlu mempertimbangkan banyak faktor, termasuk koefisien kompresi, struktur pilinan, resistivitas material, dll.   Misalnya, untuk konduktor tembaga terkompresi 95 mm², resistansi kilometernya tidak boleh melebihi 0,193 Ω/km, yang perlu dicapai melalui struktur pilinan yang masuk akal dan diameter kawat tunggal.   Proses kompresi akan meningkatkan resistivitas konduktor, sehingga perlu diperkenalkan faktor koreksi yang sesuai selama desain, seperti koefisien kompresi K3 dan koefisien pilinan K2, untuk memastikan bahwa nilai resistansi akhir memenuhi persyaratan standar.     Hubungan antara luas penampang dan resistansi DC konduktor tembaga terkompresi dapat diringkas sebagai berikut: 1. Hubungan terbalik: Luas penampang A berbanding terbalik dengan resistansi DC R, yaitu semakin besar luas penampang, semakin kecil resistansi DC. 2. Efek kompresi: Proses kompresi akan menyebabkan konduktor mengeras, sehingga meningkatkan resistivitas, yang perlu disesuaikan melalui faktor koreksi. 3. Persyaratan desain: Menurut standar nasional (seperti GB/T3956), nilai resistansi DC konduktor adalah indikator kunci untuk mengukur kelayakannya, dan luas penampang hanya merupakan dasar untuk desain dan perhitungan. 4. Penyesuaian dalam aplikasi praktis: Dalam proses produksi, untuk mengurangi biaya, luas penampang dapat dikurangi ke nilai minimum untuk memenuhi persyaratan resistansi DC, tetapi praktik ini dapat memengaruhi kinerja keseluruhan kabel.   Oleh karena itu, saat merancang dan memproduksi konduktor tembaga terkompresi, perlu untuk secara komprehensif mempertimbangkan faktor-faktor seperti luas penampang, koefisien kompresi, dan resistivitas material untuk memastikan bahwa resistansi DC konduktor memenuhi persyaratan standar dan memenuhi persyaratan kinerja dalam aplikasi praktis.   Metode perhitungan spesifik koefisien kompresi K3 dan koefisien pilinan K2 dari konduktor tembaga terkompresi adalah sebagai berikut: Koefisien kompresi K3: Koefisien kompresi K3 mengacu pada rasio luas penampang aktual konduktor setelah kompresi terhadap luas penampang teoritis saat tidak terkompresi. Menurut bukti, nilai koefisien kompresi biasanya 0,90, yang merupakan data empiris berdasarkan pengalaman produksi dan pengujian proses.   Koefisien pilinan K2: Koefisien pilinan K2 mengacu pada rasio panjang aktual kawat tunggal terhadap panjang nada kawat yang dipilin dalam satu nada pilinan. Parameter terkait lainnya 1. Diameter kawat tunggal: Untuk konduktor pilinan dengan diameter kawat tunggal lebih besar dari 0,6 mm, K2 adalah 1,02; untuk konduktor pilinan dengan diameter kawat tunggal tidak lebih dari 0,6 mm, K2 adalah 1,04. 2. Koefisien pengkabelan: Untuk kabel inti tunggal dan non-kabel multi-inti, adalah 1, dan untuk kabel multi-inti yang dikabelkan, adalah 1,02.   Singkatnya, metode perhitungan spesifik koefisien pemadatan K3 dan koefisien pilinan K2 dari konduktor tembaga yang dipadatkan adalah sebagai berikut: Koefisien kompresi K3: Biasanya nilainya adalah 0,90.
