1.1 Pemilihan jenis isolasi kabel harus mematuhi ketentuan berikut:
1 Di bawah tegangan operasi, arus kerja dan karakteristiknya serta kondisi lingkungan, karakteristik isolasi kabel tidak boleh kurang dari masa pakai normal yang diharapkan.
2 Harus dipilih berdasarkan faktor-faktor seperti keandalan operasional, kemudahan konstruksi dan pemeliharaan, serta ekonomi komprehensif dari suhu operasi maksimum yang diizinkan dan biaya.
3 Harus memenuhi persyaratan tempat tahan api dan kondusif untuk keselamatan.
4 Jika jelas perlu dikoordinasikan dengan perlindungan lingkungan, jenis isolasi kabel yang ramah lingkungan harus dipilih.
1.2 Pemilihan jenis isolasi untuk kabel yang umum digunakan harus mematuhi ketentuan berikut:
1 Pemilihan jenis isolasi untuk kabel tegangan menengah dan rendah harus mematuhi ketentuan Pasal 1.3 hingga 1.7 Kode ini. Kabel tegangan rendah harus menggunakan jenis isolasi ekstrusi polivinil klorida atau polietilen berikatan silang, dan kabel tegangan menengah harus menggunakan jenis isolasi polietilen berikatan silang. Jika jelas perlu dikoordinasikan dengan perlindungan lingkungan, kabel berisolasi polivinil klorida tidak boleh digunakan.
2 Jalur kabel dalam sistem AC tegangan tinggi harus menggunakan jenis isolasi polietilen berikatan silang. Di daerah dengan pengalaman operasi lebih banyak, kabel berisi minyak mandiri dapat digunakan.
3 Untuk kabel transmisi arus searah tegangan tinggi, dapat dipilih isolasi kertas yang diresapi non-tetes dan jenis berisi minyak mandiri. Jika perlu meningkatkan kapasitas transmisi, disarankan untuk memilih jenis yang dibangun dengan bahan kertas semi-sintetis. Kabel polietilen berikatan silang biasa tidak boleh digunakan untuk sistem transmisi arus searah.
1.3 Untuk peralatan listrik bergerak dan sirkuit lain yang sering ditekuk atau memiliki persyaratan fleksibilitas tinggi, harus digunakan kabel isolasi karet dan lainnya.
1.4 Di tempat-tempat yang terkena radiasi, kabel dengan kekuatan iradiasi radiasi seperti polietilen berikatan silang atau isolasi EPDM harus dipilih sesuai dengan persyaratan jenis isolasi.
1.5 Di tempat dengan suhu tinggi di atas 60°C, kabel tahan panas seperti polivinil klorida tahan panas, polietilen berikatan silang atau isolasi EPDM harus dipilih sesuai dengan persyaratan suhu tinggi, durasinya, dan jenis isolasi; di lingkungan bersuhu tinggi di atas 100°C, kabel berisolasi mineral harus dipilih. Kabel berisolasi polivinil klorida biasa tidak boleh digunakan di tempat bersuhu tinggi.
1.6 Di lingkungan bersuhu rendah di bawah -15°C, polietilen berikatan silang, isolasi polietilen, dan kabel isolasi karet tahan dingin harus dipilih sesuai dengan kondisi suhu rendah dan persyaratan jenis isolasi. Kabel berisolasi polivinil klorida tidak boleh digunakan di lingkungan bersuhu rendah.
1.7 Di fasilitas umum yang ramai dan tempat-tempat dengan persyaratan ketahanan api dan api rendah toksisitas, dapat digunakan kabel berisolasi polietilen berikatan silang atau karet etilen-propilena dan jenis bebas halogen lainnya. Ketika toksisitas rendah diperlukan untuk perlindungan kebakaran, kabel polivinil klorida tidak boleh digunakan.
1.8 Kecuali untuk kasus yang disyaratkan oleh Pasal 1.5 hingga 1.7 Kode ini, kabel berisolasi polivinil klorida dapat digunakan untuk sirkuit di bawah 6kV.
1.9 Untuk sirkuit penting 6kV atau kabel polietilen berikatan silang di atas 6kV, harus dipilih jenis dengan karakteristik lapisan semikonduktor dalam dan luar serta proses ko-ekstrusi lapisan isolasi.

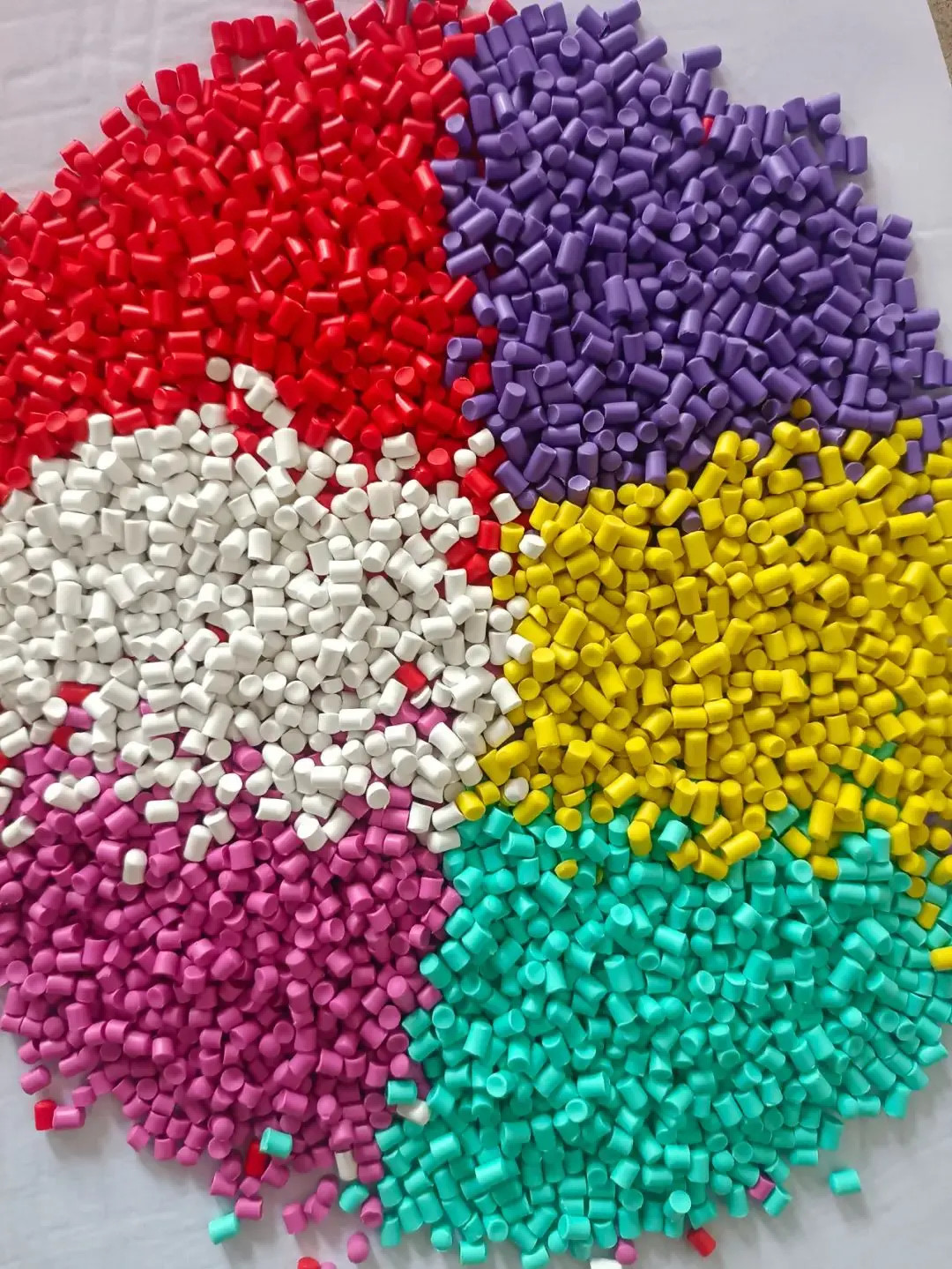

Perbedaan antara bahan polietilen, polivinil klorida, polietilen berikatan silang, dan karet etilen-propilena：
Perbedaan antara keempat bahan
1. Polietilen. Singkatan bahasa Inggris PE, ini adalah polimer etilen, tidak beracun. Mudah diwarnai, stabilitas kimia yang baik, tahan dingin, tahan radiasi, dan isolasi listrik yang baik.
2. Polivinil klorida. Singkatan bahasa Inggris PVC, ini adalah polimer vinil klorida. Memiliki stabilitas kimia yang baik dan tahan terhadap asam, alkali, dan beberapa bahan kimia. Tahan terhadap kelembaban, penuaan, dan tahan api. Suhu saat digunakan tidak boleh melebihi 60°C (polivinil klorida akan melepaskan asap HCl beracun saat terbakar), dan akan mengeras pada suhu rendah. Polivinil klorida dibagi menjadi plastik lunak dan plastik keras.
3. Polietilen berikatan silang. XLPE dalam bahasa Inggris adalah teknologi penting untuk meningkatkan kinerja PE. PE yang dimodifikasi dengan ikatan silang dapat sangat meningkatkan kinerjanya, tidak hanya secara signifikan meningkatkan sifat mekanik, ketahanan retak tegangan lingkungan, ketahanan korosi kimia, ketahanan mulur, dan sifat listrik PE, tetapi juga secara signifikan meningkatkan tingkat ketahanan suhu, yang dapat meningkatkan suhu ketahanan panas PE dari 70°C menjadi di atas 90°C, sehingga sangat memperluas jangkauan aplikasi PE. Saat ini, polietilen berikatan silang (XLPE) telah banyak digunakan dalam pipa, film, bahan kawat dan kabel, dan produk busa.
4. Karet etilen propilena (EPR). Nama lengkapnya adalah karet etilen propilena berikatan silang, yang memiliki ketahanan oksigen, ketahanan ozon, dan stabilitas pelepasan parsial; faktor kerugian dielektriknya besar, sehingga hanya digunakan dalam jalur kabel daya dengan tingkat tegangan di bawah 138kV. Karena ketahanan air yang baik dari EPDM, kabel EPDM cocok untuk kabel bawah laut, dan karena EPDM memiliki kelembutan yang baik, lebih cocok untuk dipasang di tambang dan kapal.
