Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan cable
Sertifikasi: CCC,ISO 9001,CE...
Nomor model: Kabel Lapis Baja
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bisa dinegosiasikan
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 10-15 Hari
Syarat-syarat pembayaran: T/t, l/c,
Bahan: |
Bahasa Indonesia: CU/AL |
Isolasi: |
PVC/XLPE |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Inti: |
4 |
Berkarakter: |
Lapis baja |
Jaket: |
PVC |
Lapis baja: |
STA/SWA |
Tameng: |
Pita tembaga |
Bahan: |
Bahasa Indonesia: CU/AL |
Isolasi: |
PVC/XLPE |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Inti: |
4 |
Berkarakter: |
Lapis baja |
Jaket: |
PVC |
Lapis baja: |
STA/SWA |
Tameng: |
Pita tembaga |

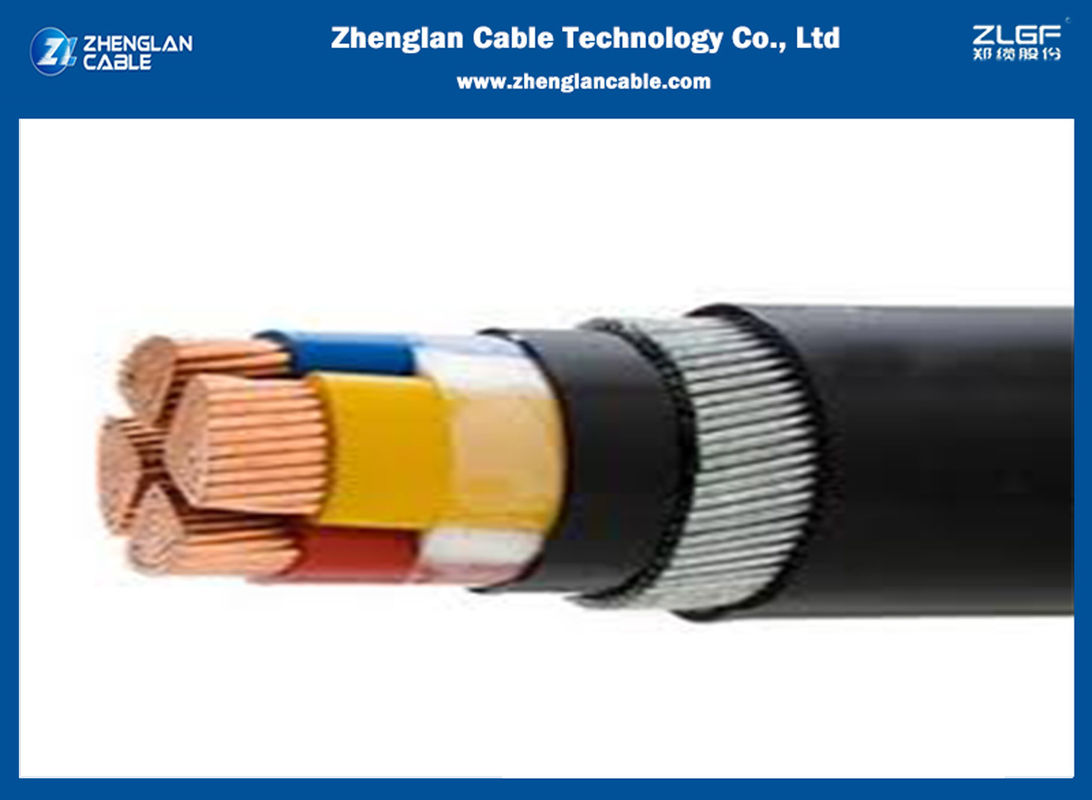

4*300mm persegi STA Lapis XLPE Isolasi Kabel Daya MV 36KV ISO 9001
1 Aplikasi:
Kabel tiga inti dirancang untuk distribusi daya listrik dengan tegangan nominal Uo/U berkisar dari 3,6/6,6KV hingga 18/30KV dan frekuensi 50Hz.
Mereka cocok untuk pemasangan terutama di gardu induk, di dalam ruangan dan di saluran kabel, di luar ruangan, di bawah tanah dan di air serta untuk pemasangan pada rak kabel untuk industri, papan sakelar dan pembangkit listrik
2 Standar:Standar IEC60502-2
3 Konstruksi:
Konduktor: Tembaga atau aluminium polos yang dianil sesuai dengan IEC 60228/BS 6360.
Lapisan Dalam: Layar konduktor semikonduktif
Isolasi: XLPE (Cross-Linked Polyethylene)
Lapisan Luar: Layar inti semikonduktif
Layar Logam: layar pita tembaga atau layar kawat tembaga
Selubung Dalam: Bahan alas Polyvinyl Chloride (PVC)
Lapisan Pelindung: Lapisan kawat baja
Selubung Luar: Senyawa Polyvinyl Chloride (PVC) atau Polyethylene dengan kepadatan sedang (MDPE)
4 Data Teknis
| TEGANGAN TERUKUR UO/U | TEGANGAN OPERASI (UM) | TEGANGAN PENGUJIAN (RMS) |
| 3,8/6,6KV | 7,2KV | 13,3KV |
| 6/10KV | 12KV | 21KV |
| 8,7/15KV | 17,5KV | 30,45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| LUAS PENAMPANG NOMINAL KABEL | LUAS PENAMPANG MINIMUM LAYAR KAWAT TEMBAGA | RESISTANSI DC LAYAR KAWAT TEMBAGA PADA 20°C |
| mm2 | mm2 | Ω |
| hingga 120 | 16 | 1,06 |
| 150-300 | 25 | 0,72 |
| 400-630 | 35 | 0,51 |
| Suhu Operasi | hingga 90°C |
| Rentang Suhu | -5°C (selubung PVC atau LSZH); -20°C (selubung PE) |
| Suhu Hubung Singkat | 250°C (durasi hubung singkat hingga 5 detik) |
| Radius Tekuk | 15 x OD |
Kode Warna:
| Kode Warna (1): | |
| 1 Inti | Merah atau Hitam |
| 2 Inti | Merah, Hitam |
| 3 Inti | Merah, Kuning, Biru |
| 4 Inti | Merah, Kuning, Biru, Hitam |
| 5 Inti | Merah, Kuning, Biru, Hitam, Hijau |
5 Lembar Data
| TIGA INTI 18/30KV (UM=36KV) | ||||||||
| LUAS PENAMPANG NOM. | TEBAL ISOLASI NOM. | TEBAL PITA TEMBAGA NOM. | TEBAL LAPISAN DASAR NOM. | DIAMETER KAWAT LAPISAN PELINDUNG NOM. | TEBAL SELUBUNG NOM. | DIAMETER KESELURUHAN PERKIRAAN | BERAT PERKIRAAN | |
| CU | AL | |||||||
| MM² | MM | MM | MM | MM | MM | MM | KG/KM | |
| 50 | 8,0 | 0,1 | 1,8 | 3,15 | 3,4 | 79 | 10620 | 9680 |
| 70 | 8,0 | 0,1 | 1,8 | 3,15 | 3,5 | 82,5 | 11840 | 10440 |
| 95 | 8,0 | 0,1 | 1,9 | 3,15 | 3,6 | 86,4 | 13200 | 11350 |
| 120 | 8,0 | 0,1 | 2 | 3,15 | 3,7 | 89,9 | 14520 | 12190 |
| 150 | 8,0 | 0,1 | 2 | 3,15 | 3,8 | 93,6 | 16070 | 13280 |
| 185 | 8,0 | 0,1 | 2,1 | 3,15 | 3,9 | 97,3 | 17710 | 14090 |
| 240 | 8,0 | 0,1 | 2,2 | 3,15 | 4,1 | 103,2 | 20370 | 15460 |
| 300 | 8,0 | 0,1 | 2,3 | 3,15 | 4,3 | 108,2 | 22980 | 17210 |
| 400 | 8,0 | 0,1 | 2,4 | 3,15 | 4,5 | 116,8 | ||
