Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan cable
Sertifikasi: 3C，ISO 9001:2015，ISO 14001:2005
Nomor model: YJV22-0.6/1kv-4x95+1x50
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1000 meter
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 20 Hari
Syarat-syarat pembayaran: L/C, T/T,
Menyediakan kemampuan: 20km/bulan
Bahan: |
99,99% tembaga bebas oksigen |
Jaket: |
PVC |
Nilai Tegangan: |
0.6/1KV |
Pelabuhan pengiriman: |
Pelabuhan Qingdao, pelabuhan Shanghai atau sebagai permintaan pelanggan |
Detail Pengepakan: |
drum kayu, drum kayu dan baja |
Konduktor: |
Tembaga |
Isolasi: |
XLPE |
Bahan: |
99,99% tembaga bebas oksigen |
Jaket: |
PVC |
Nilai Tegangan: |
0.6/1KV |
Pelabuhan pengiriman: |
Pelabuhan Qingdao, pelabuhan Shanghai atau sebagai permintaan pelanggan |
Detail Pengepakan: |
drum kayu, drum kayu dan baja |
Konduktor: |
Tembaga |
Isolasi: |
XLPE |

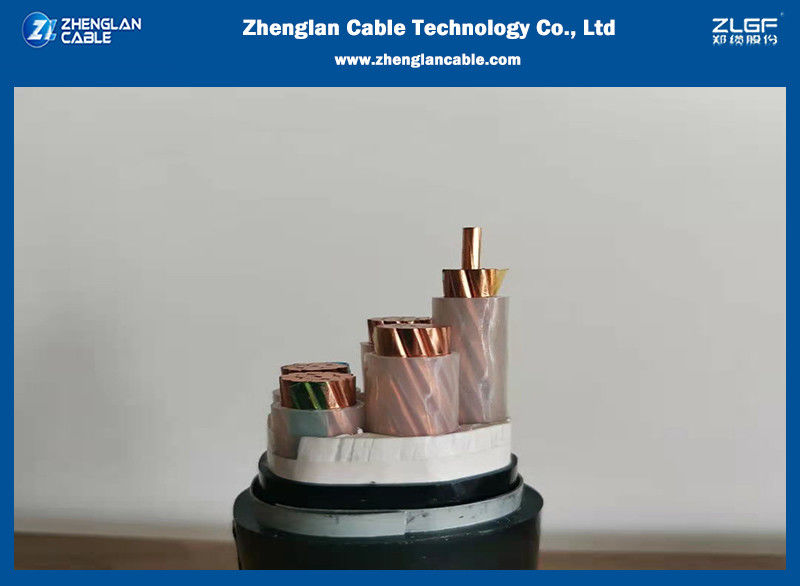

0.6/1kV Tembaga ((Al) Konduktor, XLPE Terisolasi, Pita Baja Lapisan, Kabel Listrik PVC yang Dilapisi ((N2XBY/NA2XBY)
Aplikasi Kabel Listrik PVC
Membangun di dalam ruangan, terowongan, parit kabel dan pipa, juga dapat dikubur di tanah longgar.tapi itu tidak bisa menahan kekuatan tarik besar. Digunakan untuk pembangkit listrik, industri, switchgear dan jaringan pasokan listrik perkotaan.
Standar Kabel Listrik PVC
Desain dasar untuk IEC 60502-1, IEC 60228
Cina: GB/T 12706.2-2008
Standar lain seperti BS7870,DIN dan ICEA atas permintaan
Konstruksi Kabel:
| Konduktor | Konduktor harus Kelas 1 atau Kelas 2 dari tembaga biasa atau dilapisi logam atau aluminium biasa, atau Kelas 5 dari tembaga biasa atau dilapisi logam sesuai dengan IEC 60228. |
| Bentuk konduktor | Bentuk lingkaran atau kompak Bentuk lingkaran |
| Bentuk Penampilan | Lingkaran |
| Isolasi | XLPE Bahan isolasi dan ketebalan harus sesuai dengan IEC 60502-1, ditakdirkan untuk operasi terus menerus pada suhu 90 °C. |
Kode warna | 3 Inti: Merah, Kuning, Biru |
| Pengumpulan/Lapisan Dalam | Lapisan dalaman dapat diekstrusi atau dilapisi. Untuk kabel dengan inti melingkar, lapisan dalaman yang dilapisi hanya diizinkan jika celah antara inti cukup diisi.Bahan pengikat yang cocok diizinkan sebelum penerapan lapisan dalam yang diekstrusi. |
| Perisai | Aluminium/baja galvanis/kawat baja yang diterapkan secara heliks di atas Lapisan Dalam sesuai dengan IEC 60502-1, atau pita aluminium/baja ganda dan kawat tembaga/kaleng tembaga juga dapat diproduksi atas permintaan. |
| Lembar luar | PVC yang diekstrusi Tipe ST1/ST2 sesuai dengan IEC 60502-1,bisa dilengkapi dengan lapisan luar PVC tahan api khusus untuk memenuhi persyaratan uji api dari IEC 60332-3-22,IEC 60332-3-23 dan IEC 60332-3-24, Halogen Free material sesuai dengan IEC60754-1/2 dan IEC 60684-2. |
Karakteristik Kabel Listrik PVC:
XLPE kabel listrik terisolasi memiliki kekuatan mekanik, penuaan, tekanan lingkungan dan ketahanan kimia, tersedia untuk bekerja di bawah kondisi suhu tinggi untuk waktu yang lama.
Sifat-sifat listrik kabel listrik PVC yang dibalut:
| Tegangan nominal Uo/U (Um) | 600/1000V, BS5467 |
| Suhu pemasangan | Minimal: 0°C, Maksimal: 60°C |
| Jenis Instalasi | Penguburan langsung di luar ruangan |
| Suhu operasi | Maksimal: 90 °C. |
| Suhu Konduktor Maksimal Sirkuit Singkat: | 250°C. |
| Min. Radius lentur | 12 x kabel O.D untuk kabel lapis baja multi-inti |
Rincian kemasan:
1. drum standar yang layak untuk laut (drum kayu, drum baja kayu, drum baja) tersedia;
2. ukuran drum dapat disesuaikan atau memenuhi kontainer ukuran max.load;
3. diameter keseluruhan drum dapat dari 1 meter hingga 2,5 meter;
4. sesuai kebutuhan pelanggan dengan panjang tertentu dikemas dalam gulungan yang dibungkus dengan pita plastik atau pita plastik nilon.
IEC 60502-1
| Bagian lintas nominal konduktor | Diameter nominal konduktor | Ketebalan nominal isolasi | Ketebalan nominal dari layar pita tembaga | Ketebalan nominal lapisan dalam | Ketebalan Nominal Pemasangan Pita Baja | Ketebalan nominal lapisan PVC | Diameter keseluruhan | Berat sekitar. | |
| Al Konduktor | Cu konduktor | ||||||||
| No. X mm2 | mm | mm | mm | mm | mm | mm | mm | kg/m | kg/m |
| 3 x 25 | 6.0 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 43.4 | 2.16 | 2.61 |
| 3 x 35 | 6.9 | 3.4 | 0.1 | 1.3 | 0.5 | 2.0 | 45.4 | 2.36 | 2.99 |
| 3 x50 | 8.2 | 3.4 | 0.1 | 1.4 | 0.5 | 2.2 | 48.8 | 2.69 | 3.54 |
| 3 x 70 | 9.7 | 3.4 | 0.1 | 1.5 | 0.5 | 2.3 | 52.4 | 3.10 | 4.33 |
| 3 x 95 | 11.3 | 3.4 | 0.1 | 1.5 | 0.5 | 2.4 | 56.1 | 3.56 | 5.26 |
| 3 x 120 | 12.8 | 3.4 | 0.1 | 1.5 | 0.5 | 2.5 | 59.5 | 4.04 | 6.19 |
| 3 x 150 | 14.2 | 3.4 | 0.1 | 1.5 | 0.5 | 2.6 | 62.7 | 4.49 | 7.19 |
| 3 x 185 | 15.9 | 3.4 | 0.1 | 1.6 | 0.5 | 2.6 | 66.6 | 5.12 | 8.49 |
| 3 x 240 | 18.3 | 3.4 | 0.1 | 1.7 | 0.5 | 2.8 | 72.4 | 5.99 | 10.42 |
| 3 x 300 | 20.4 | 3.4 | 0.1 | 1.8 | 0.5 | 3.0 | 77.5 | 6.86 | 12.42 |
| 3 x 400 | 23.2 | 3.4 | 0.1 | 1.9 | 0.8 | 3.2 | 85.4 | 8.97 | 16.05 |
