Detail Produk
Tempat asal: Provinsi Henan, Cina
Nama merek: Zhenglan cable
Sertifikasi: CCC, ISO 9001, ISO14001, ISO45001
Nomor model: Kabel Tembaga Lapis Baja STA/ATA Non-magnetik 1x70mm2 Xlpe Kabel Daya Berselubung PE Terisolasi 8.7/
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1000 meter
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: Tergantung pada kuantitas
Syarat-syarat pembayaran: T/T, L/C,, Serikat Barat
Menyediakan kemampuan: 50000M/HARI
Bahan: |
tembaga yang dipadatkan |
Isolasi: |
XLPE |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Bentuk Konduktor: |
Bundar |
Berkarakter: |
Lapis baja |
Jaket: |
PVC |
Lapis baja: |
STA |
Tameng: |
Pita tembaga |
Bahan: |
tembaga yang dipadatkan |
Isolasi: |
XLPE |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Bentuk Konduktor: |
Bundar |
Berkarakter: |
Lapis baja |
Jaket: |
PVC |
Lapis baja: |
STA |
Tameng: |
Pita tembaga |
STA/ATA kabel tembaga lapis baja non-magnetik 1x70mm2 xlpe terisolasi PE kabel listrik berlapis 8.7/15kv kabel bawah tanah
1 Aplikasi:
Tiga kabel inti dirancang untuk distribusi tenaga listrik dengan tegangan nominal Uo/U berkisar dari 3.6/6.6KV hingga 18/30KV dan frekuensi 50Hz.
Mereka cocok untuk pemasangan sebagian besar di stasiun pasokan listrik, di dalam ruangan dan di saluran kabel, di luar ruangan, di bawah tanah dan di dalam air serta untuk pemasangan pada baki kabel untuk industri,switchboard dan pembangkit listrik
2 Standar:Standar IEC60502-2
3 Konstruksi:
Konduktor: Tembaga atau aluminium yang dipanaskan biasa sesuai dengan IEC 60228/BS 6360.
Lapisan dalam:Layar semikonduktor
Isolasi:XLPE (Cross-Linked Polyethylene)
Lapisan luar:Layar inti semikonduktif
Screen logam: screen pita tembaga atau screen kawat tembaga
Lapisan dalam: Bahan tempat tidur polivinil klorida (PVC)
Perisai: Perisai kawat baja
Lapisan luar: senyawa polivinil klorida (PVC) atau polietilen kepadatan menengah (MDPE)
4 Data teknis
| Tegangan nominal UO/U | Tegangan operasi (UM) | Tegangan pengujian (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| Nominal cross-section kabel | Minimal cross-section dari kawat tembaga layar | Resistensi DC dari layar kawat tembaga pada 20°C |
| mm2 | mm2 | Oh |
| sampai 120 | 16 | 1.06 |
| 150 sampai 300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| Suhu operasi | hingga 90°C |
| Kisaran suhu | -5°C (pembungkus PVC atau LSZH ); -20°C (pembungkus PE) |
| Suhu sirkuit pendek | 250°C (durasi sirkuit pendek hingga 5 detik) |
| Radius Lipat | 15 x OD |
5STA/ATA kabel tembaga lapis baja non-magnetik 1x70mm2 xlpe terisolasi PE kabel listrik berlapis 8.7/15kv kabel bawah tanahLembar data
| Luas Potongan Transversal Nominal | Diameter luar konduktor | Ketebalan Isolasi (nom.) | Ketebalan lapisan dalam yang diekstrusi | Ketebalan pita aluminium | Ketebalan lapisan luar PVC (nom.) | Sekitar. | Berat Kabel | |||
| Diameter keseluruhan | Konduktor tembaga | |||||||||
| DATA** | DATA** | UnA*r** | DATA | UnA*r** | DA ** TA | UnA*r** | DA ** TA | |||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | Kg/km | Kg/km |
| 25 | 5.9 | 4.5 | 1.2 | 0.5 | 1.6 | 1.8 | 22 | 26 | 70 | 870 |
| 35 | 6.9 | 4.5 | 1.2 | 0.5 | 1.7 | 1.8 | 24 | 27 | 800 | 990 |
| 50 | 8.1 | 4.5 | 1.2 | 0.5 | 1.7 | 1.8 | 25 | 28 | 950 | 1,150 |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |
| 500 | 26.3 | 4.5 | 1.3 | 0.5 | 2.3 | 2.5 | 45 | 50 | 5,800 | 6,380 |

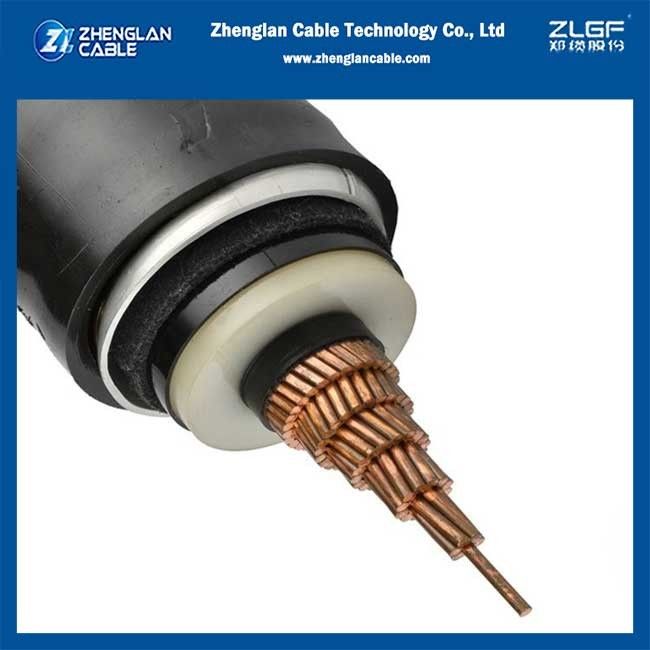

STA/ATA kabel tembaga lapis baja non-magnetik 1x70mm2 xlpe terisolasi PE kabel listrik berlapis 8.7/15kv gambar kabel bawah tanah
Kami, Zhenglan Cable Technology Co., Ltd, adalah produsen kabel dan kawat dengan pengalaman lebih dari 20 tahun.
Lokasi pabrik kami sekitar 60000m2 terletak di Wuzhi County, kota Jiaozuo, provinsi Henan, di tengah China.
Pusat penjualan luar negeri terletak di kota Zhengzhou, Henan, sekitar 10 menit berjalan kaki ke stasiun kereta api Zhengdong, 45 menit berkendara ke Bandara Internasional Xinzheng.
Produk utama kami adalah
jalur transmisi udara menggunakan konduktor telanjang ((ACSR, AAC, AAAC dll)
1-35kv saluran transmisi udara menggunakan konduktor terisolasi
penggunaan distribusi listrik 0,6/1kv, 1,8/3kv PVC/XLPE/PE terisolasi LV ((tekanan rendah) kabel listrik lapis baja atau tidak lapis baja
penggunaan distribusi daya 3,6/6kv, 6/10kv,8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv XLPE terisolasi MV ((tekanan menengah) kabel listrik lapis baja atau tidak lapis baja;
Kabel kotrol 300/300V, 300/500V, 450/750V, kabel rumah
