Detail Produk
Tempat asal: Provinsi Henan, CN
Nama merek: Zhenglan cable
Sertifikasi: ISO 9001, ISO14001, ISO45001
Nomor model: Kabel Lapis Baja DSTA/ATA 1x185mm2 12/20kv Cu/XLPE/CTS/LSZH Kabel Daya IEC60502-2
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1000 meter
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, atau sesuai permintaan
Waktu pengiriman: tergantung pada kuantitas sebenarnya
Syarat-syarat pembayaran: T/T, L/C,, Serikat Barat
Menyediakan kemampuan: 60000m/hari
Bahan: |
tembaga padat kelas 2 |
Isolasi: |
XLPE |
Warna Sarung Luar: |
Hitam |
Bentuk Konduktor: |
Bundar |
Berkarakter: |
Lapis baja |
Jaket: |
LSZH |
Lapis baja: |
ATA |
Tameng: |
Pita tembaga |
Bahan: |
tembaga padat kelas 2 |
Isolasi: |
XLPE |
Warna Sarung Luar: |
Hitam |
Bentuk Konduktor: |
Bundar |
Berkarakter: |
Lapis baja |
Jaket: |
LSZH |
Lapis baja: |
ATA |
Tameng: |
Pita tembaga |
Kabel lapis baja DSTA/ATA 1x185mm2 12/20kv Cu/XLPE/CTS/LSZH kabel daya IEC60502-2
1 Aplikasi:
Terutama digunakan di gardu induk, pemasangan dalam dan luar ruangan, pipa, terowongan, tambang, poros, penguburan langsung di tanah dan tempat lain, dapat menahan tekanan dan gaya eksternal mekanis yang cukup besar, tegangan aksial.
2 Standar: Standar IEC60502-2
3 Konstruksi:
Konduktor: Tembaga atau aluminium polos yang dianil sesuai dengan IEC 60228/BS 6360.
Lapisan Dalam: Pelindung konduktor semikonduktif
Isolasi: XLPE (Cross-Linked Polyethylene)
Lapisan Luar: Pelindung inti semikonduktif
Pelindung logam: pelindung pita tembaga atau pelindung kawat tembaga
Selubung Dalam: Bahan alas Polyvinyl Chloride (PVC)
Armor: Armor kawat baja, pita aluminium, armor pita baja non-magnetik
Selubung Luar: Senyawa Polyvinyl Chloride (PVC) atau Polyethylene densitas sedang (MDPE) atau LSZH
4 Data Teknis
| TEGANGAN TERUKUR UO/U | TEGANGAN OPERASI (UM) | TEGANGAN PENGUJIAN (RMS) |
| 3.8/6.6KV | 7.2KV | 13.3KV |
| 6/10KV | 12KV | 21KV |
| 8.7/15KV | 17.5KV | 30.45KV |
| 12/20KV | 24KV | 42KV |
| 18/30KV | 36KV | 63KV |
| LUAS PENAMPANG NOMINAL KABEL | LUAS PENAMPANG MINIMUM PELINDUNG KAWAT TEMBAGA | RESISTANSI DC PELINDUNG KAWAT TEMBAGA PADA 20°C |
| mm2 | mm2 | Ω |
| hingga 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| Suhu Operasi | hingga 90°C |
| Rentang Suhu | -5°C ( selubung PVC atau LSZH ); -20°C ( selubung PE ) |
| Suhu Hubung Singkat | 250°C (durasi hubung singkat hingga 5 detik) |
| Radius Tekuk | 15 x OD |
5 Kabel lapis baja DSTA/ATA 1x185mm2 12/20kv Cu/XLPE/CTS/LSZH kabel daya IEC60502-2 Lembar Data
| Luas Penampang Nominal | Perkiraan Diameter Luar Konduktor | Ketebalan Isolasi (nom.) | Ketebalan Lapisan Dalam Ekstrusi | Ketebalan Pita Aluminium (nom.) | Ketebalan Selubung Luar PVC (nom.) | Perkiraan. | Perkiraan Berat Kabel | |||
| Diameter Keseluruhan | Konduktor Tembaga | |||||||||
| DATA** | DATA** | UnA*r** | DAT**A | UnA*r** | DA ** TA | UnA*r** | DA ** TA | |||
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | Kg/km | Kg/km |
| 70 | 9.8 | 4.5 | 1.2 | 0.5 | 1.7 | 1.9 | 26 | 30 | 1,190 | 1,410 |
| 95 | 11.4 | 4.5 | 1.2 | 0.5 | 1.8 | 1.9 | 28 | 31 | 1,490 | 1,720 |
| 120 | 12.8 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 30 | 33 | 1,790 | 2,020 |
| 150 | 14.2 | 4.5 | 1.2 | 0.5 | 1.9 | 2 | 32 | 35 | 2,080 | 2,330 |
| 185 | 15.8 | 4.5 | 1.2 | 0.5 | 2 | 2.1 | 33 | 36 | 2,490 | 2,740 |
| 240 | 18.1 | 4.5 | 1.2 | 0.5 | 2 | 2.2 | 36 | 41 | 3,130 | 3,590 |
| 300 | 20.4 | 4.5 | 1.2 | 0.5 | 2.1 | 2.3 | 39 | 43 | 3,790 | 4,270 |
| 400 | 23.2 | 4.5 | 1.3 | 0.5 | 2.2 | 2.4 | 43 | 46 | 4,670 | 5,210 |

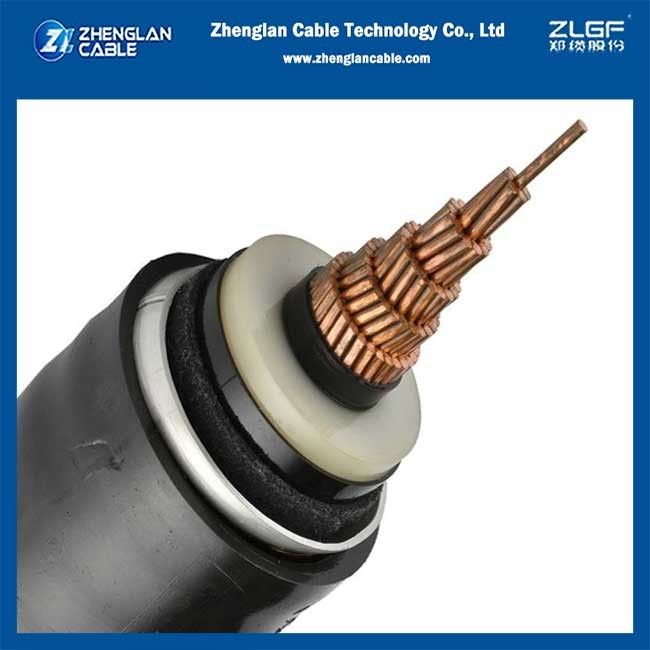

Kabel lapis baja DSTA/ATA 1x185mm2 12/20kv Cu/XLPE/CTS/LSZH kabel daya IEC60502-2 gambar
Kami, Zhenglan Cable Technology Co., Ltd, adalah produsen kabel dan kawat dengan pengalaman lebih dari 20 tahun.
Bengkel pabrik kami seluas sekitar 60000 meter persegi berlokasi di Kabupaten Wuzhi, kota Jiaozuo, provinsi Henan, di tengah Tiongkok.
Pusat penjualan luar negeri berlokasi di kota Zhengzhou, Henan, sekitar 10 menit berjalan kaki ke stasiun kereta Zhengdong, 45 menit berkendara ke Bandara Internasional Xinzheng.
Produk utama kami adalah
konduktor telanjang untuk penggunaan jalur transmisi udara (ACSR, AAC, AAAC dll)
konduktor berisolasi untuk penggunaan jalur transmisi udara 1-35kv
kabel daya LV (tegangan rendah) berisolasi PVC/XLPE/PE 0.6/1kv, 1.8/3kv untuk distribusi daya, berpelindung atau tidak berpelindung
kabel daya MV (tegangan menengah) berisolasi XLPE 3.6/6kv, 6/10kv, 8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv untuk distribusi daya, berpelindung atau tidak berpelindung;
kabel kontrol 300/300V, 300/500V, 450/750V, kabel rumah
