Detail Produk
Tempat asal: Henan, Tiongkok
Nama merek: Zhenglan cable
Sertifikasi: CCC,ISO 9001,CE...
Nomor model: Kabel Daya Lapis Baja
Syarat Pembayaran & Pengiriman
Kuantitas min Order: Bisa dinegosiasikan
Harga: Bisa dinegosiasikan
Kemasan rincian: Drum kayu, drum kayu dan baja, sesuai permintaan pelanggan
Waktu pengiriman: 12-15 hari
Syarat-syarat pembayaran: T/t, l/c,
Nama: |
Kabel Daya Lapis Baja |
Bahan: |
Bahasa Indonesia: CU/AL |
Aplikasi: |
Pembangkit listrik |
Isolasi: |
XLPE atau PVC |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Inti: |
4 |
Berkarakter: |
Lapis baja |
Jaket: |
PVC |
Lapis baja: |
STA/SWA |
Tameng: |
Pita tembaga |
Nama: |
Kabel Daya Lapis Baja |
Bahan: |
Bahasa Indonesia: CU/AL |
Aplikasi: |
Pembangkit listrik |
Isolasi: |
XLPE atau PVC |
Warna Sarung Luar: |
Hitam atau Disesuaikan |
Inti: |
4 |
Berkarakter: |
Lapis baja |
Jaket: |
PVC |
Lapis baja: |
STA/SWA |
Tameng: |
Pita tembaga |

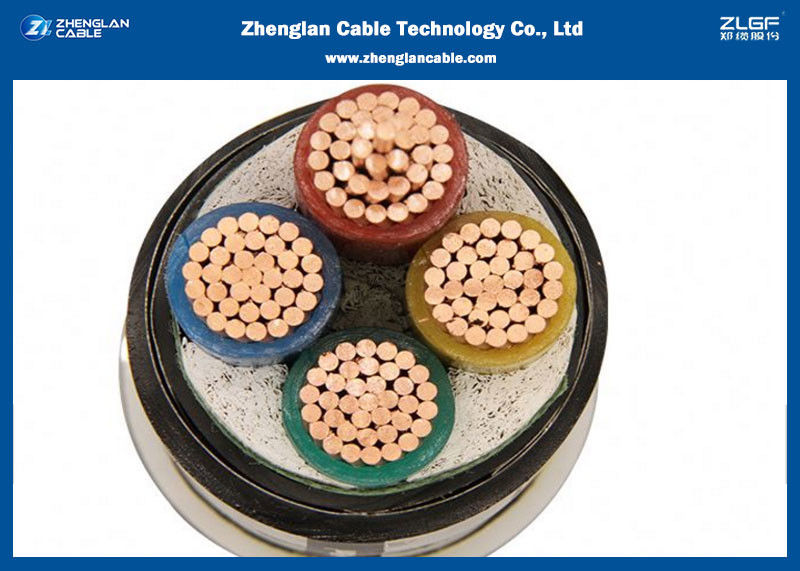

Kabel Listrik Bawah Tanah 4 Inti Berpelindung Kabel Daya 25mm 35mm 50mm 70mm 95mm 120mm 185mm 240mm 300mm Kabel Daya
Aplikasi Kabel Daya Berpelindung:
Kabel Daya Berpelindung ini digunakan untuk pasokan listrik dalam sistem instalasi tegangan rendah, Cocok untuk pemasangan di dalam dan di luar ruangan, di saluran kabel, di bawah tanah, di gardu induk dan gardu hubung, distribusi energi lokal, pabrik industri, di mana tidak ada risiko kerusakan mekanis.
Parameter Kabel Daya Berpelindung
|
Nominal Luas |
Perkiraan Konduktor Keseluruhan |
Nominal Isolasi ketebalan |
Nominal Selubung ketebalan |
Nominal Kawat Baja dia. |
Nominal Selubung ketebalan |
Perkiraan. Diameter Keseluruhan |
Perkiraan. Berat |
| mm² | mm | mm | mm | mm | mm | mm | Kg/km |
| 4x1.5 | 1.6 | 0.7 | 1 | 0.9 | 1.8 | 15 | 415 |
| 4x2.5 | 2 | 0.7 | 1 | 0.9 | 1.8 | 17.5 | 490 |
| 4x4 | 2.6 | 0.7 | 1 | 0.9 | 1.8 | 19 | 600 |
| 4x6 | 3.1 | 0.7 | 1 | 0.9 | 1.8 | 20 | 730 |
| 4x10 | 4 | 0.7 | 1 | 1.25 | 1.8 | 23 | 970 |
| 4x16 | 5 | 0.7 | 1 | 1.6 | 1.8 | 26 | 1520 |
| 4x25 | 6.3 | 0.9 | 1 | 1.6 | 1.8 | 29 | 2010 |
| 4x35 | 7.4 | 0.9 | 1 | 1.6 | 1.9 | 31 | 2560 |
| 4x50 | 8.8 | 1 | 1 | 1.6 | 2.1 | 36 | 3350 |
| 4x70 | 10.6 | 1.1 | 1.2 | 2 | 2.2 | 40 | 4680 |
| 4x95 | 12.4 | 1.1 | 1.2 | 2 | 2.4 | 44 | 5710 |
| 4x120 | 14 | 1.2 | 1.4 | 2.5 | 2.5 | 50 | 7500 |
| 4x150 | 15.5 | 1.4 | 1.4 | 2.5 | 2.6 | 55 | 9010 |
| 4x185 | 17.4 | 1.6 | 1.4 | 2.5 | 2.8 | 61 | 10820 |
| 4x240 | 20.3 | 1.7 | 1.6 | 2.5 | 3.1 | 69 | 13630 |
| 4x300 | 22.7 | 1.8 | 1.6 | 2.5 | 3.2 | 75 | 16820 |
| 4x400 | 25.4 | 2 | 1.8 | 3.15 | 3.4 | 83 | 22230 |
Konstruksi Kabel Daya Berpelindung :
Konduktor:Konduktor tembaga atau aluminium, bulat terpilin atau berbentuk, Kelas 2 sesuai IEC 60228, BS EN 60228. Untuk ukuran yang lebih kecil, konduktor bulat padat, Kelas 1 sesuai IEC 60228, BS EN 60228 juga dapat dipasok berdasarkan permintaan.
Isolasi:Bahan dan ketebalan XLPE harus sesuai dengan IEC 60502 atau BS 5467 yang diberi peringkat untuk operasi berkelanjutan 90°C.
Kode Warna:
| Kode Warna (1) : | |
| 1 Inti | Merah atau Hitam |
| 2 Inti | Merah, Hitam |
| 3 Inti | Merah, Kuning, Biru |
| 4 Inti | Merah, Kuning, Biru, Hitam |
| 5 Inti | Merah, Kuning, Biru, Hitam, Hijau |
Perakitan /Dalam Selubung: Dua, tiga atau empat konduktor berisolasi disusun bersama dengan pengisi non-higroskopis dan rakitan dilapisi dengan lapisan PVC yang diekstrusi. Dalam kasus kabel non-berpelindung, lapisan ini dapat dihilangkan.
Pelindung: Kawat Aluminium/Baja Galvanis diaplikasikan secara heliks di atas selubung sesuai IEC 60502 atau sesuai BS 5467, BS 6346. Kabel inti tunggal harus berupa pelindung kawat Aluminium. Pita Aluminium/Baja diaplikasikan secara heliks di atas selubung kabel multi-inti sesuai IEC 60502.
Luar Selubung: Selubung luar harus berupa PVC Tipe ST2 yang diekstrusi sesuai IEC 60502-1 atau Tipe 9 sesuai BS 6346/5467.
Jenis bahan selubung PVC khusus seperti PVC Tahan Api, PVC Anti-Rayap, PVC Anti-Tikus, PVC Tahan Sinar Matahari, PVC Tahan Minyak tersedia berdasarkan permintaan khusus. Selain itu, bahan selubung khusus seperti LLDPE, MDPE, HDPE, LSF, CPE tersedia berdasarkan permintaan.
Gambar Kabel Daya Berpelindung
